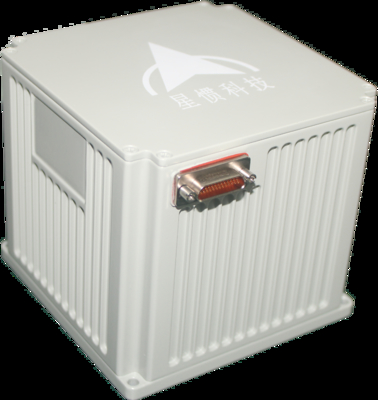

Small Size and High-Precision TDF61IMU0 Fiber Optic Inertial Unit for Consumption in Land and Airborne Weapon Platforms

Все продукты

Инерциальная навигационная система

(29)

Инерциальная навигационная система лазера

(1)

Гироскоп оптического волокна

(3)

Волчок оптического волокна

(17)

Морской радиолокатор АРПА

(12)

Машина замотки оптического волокна

(0)

Морское радио ССБ

(3)

Одиночный зонд отголоска луча

(4)

Мулти зонд отголоска луча

(3)

Бортовая развертка Соннар

(4)

Подводная система позиционирования

(4)

Турнтабле испытания Гыркомпасс

(5)

Рекондитионед Гыросфере

(2)

Глобальная морского система дистресса и безопасности

(25)

Дисплей и информационная система электронной диаграммы

(3)

Жидкий тип гироскоп

(5)

Журнал скорости

(4)

Система камеры термического изображения

(22)

Инерциальная единица измерения

(11)
Просмотрения клиента
Ваш инерциальный блок измерения превосходен, мой клиент как он много. Большое спасибо для вашей помощи для того чтобы поставить хорошие качественные продучты к нам.

—— мичаэл кларик

Дорогие друзья, ваше обслуживание очень своевременны и внимательны, желание мы держим сотрудничество в будущем.

—— Джезжани

Оставьте нам сообщение

Small Size and High-Precision TDF61IMU0 Fiber Optic Inertial Unit for Consumption in Land and Airborne Weapon Platforms

Small Size and High-Precision TDF61IMU0 Fiber Optic Inertial Unit for Consumption in Land and Airborne Weapon Platforms
Small Size and High-Precision TDF61IMU0 Fiber Optic Inertial Unit for Consumption in Land and Airborne Weapon Platforms

Большие изображения :  Small Size and High-Precision TDF61IMU0 Fiber Optic Inertial Unit for Consumption in Land and Airborne Weapon Platforms

Подробная информация о продукте:
Место происхождения: КИТАЙ
Фирменное наименование: NAVI OPTICS
Сертификация: CCS
Номер модели: TDF61IMU0
Оплата и доставка Условия:
Количество мин заказа: один набор
Упаковывая детали: Коробка картонной коробки
Условия оплаты: L/C, T/T.
контакт

Small Size and High-Precision TDF61IMU0 Fiber Optic Inertial Unit for Consumption in Land and Airborne Weapon Platforms

описание
Коэффициент полной температуры: ≤150ppm Входной диапазон: 600 °/с
Стабильность нулевого смещения (10 с): 00,05°/ч Переменная температура стабильности смещения нуля: 0.1°/ч
Стабильность нулевого смещения (100 -е годы): 00,03°/ч Коэффициент коэффициента ходьбы случайной прогулки коэффициент: 0,003 °/√h
Выделить:

small size fiber optic inertial unit

,

high-precision IMU for weapon platforms

,

airborne inertial measurement unit with warranty

Small Size Light Weight TDF61IMU0 Fiber Optic Inertial Unit Low Power Consumption

♦ Overview

Fiber optic inertial units offer several advantages, including compact size, lightweight design, low power consumption, and high accuracy. They can be utilized to create pure strapdown, single-axis, and dual-axis modulation inertial units, effectively meeting the demands of new unmanned platforms, underwater or torpedo weapons, as well as land and airborne weapon systems that require compact and high-precision inertial equipment. Additionally, these units provide dynamic measurement capabilities for both angular and linear motion information of carriers.

♦ Performance indicators
Project Content Index Notes
Performance indicators of gyroscope
Zero bias indicator Zero bias stability (100s) 0.03°/h
Zero bias stability (10s) 0.05°/h
Variable temperature zero bias stability 0.1°/h
Scale Factor Full temperature scale factor ≤150ppm
Other indicators Random walk coefficient 0.003°/√h
Input range 600°/s
Performance indicators of accelerometer
Deviation index Deviation monthly comprehensive error 50μg
Zero bias indicator Zero bias temperature sensitivity 50μg/℃
Scale Factor Scale factor monthly comprehensive error 50ppm
Scale factor temperature sensitivity 50ppm/℃
Range indicator Input range ±20g
Whole machine characteristics
Environmental performance indicators Operation temperature -40℃～60℃
Storage temperature -45℃～70℃
General requirements Power supply 18～36V(DC)
Stable power consumption ≤15W Startup power consumption ≤ 25W
♦ Electrical interface
Pin Connectivity Signal name Signal characteristics
1,14 External power supply PCS power supply positive 24V
2,15
PCS power supply ground Power Ground
10 200Hz signal output IMU_TX1+ IMU data output positive
9
IMU_TX1- IMU data output negative
7 Synchronization signal IMU_SYN+ IMU synchronization signal positive
6
IMU_SYN- IMU synchronization signal negative
♦ Structural Appearance and Dimensions
Small Size and High-Precision TDF61IMU0 Fiber Optic Inertial Unit for Consumption in Land and Airborne Weapon Platforms 0
