Небольшой размер высокоточный лазерный инерциальный блок TDL45IMU для условий большого удара и вибрации

Name: Небольшой размер высокоточный лазерный инерциальный блок TDL45IMU для условий большого удара и вибрации
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45IMU
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDL45IMU

Место происхождения: КИТАЙ

Сертификация: CCS

Минимальное количество заказа: один набор

Условия оплаты: L/C, T/T.

Стандартная упаковка: Коробка картонной коробки

TDL45IMU0 Laser Inertial Unit.pdf

PDF

Резюме продукта

Небольшой размер высокоточный лазерный инерциальный блок TDL45IMU Этот компактный инерционный лазерный агрегат предлагает исключительную производительность с небольшими размерами, легким весом, низким энергопотреблением и высокой точностью.Он выдерживает сильные удары., высоковибрационные среды и по...

Атрибуты продукта

Выделить

малый высокоточный инерциальный блок TDL45IMU

,

лазерная инерциальная установка с большой устойчивостью к ударам

,

Устройство измерения IMU с высокой вибрационной защитой

Стабильность нулевого смещения (100 -е годы):

00,01°/ч

Повторяемость с нулевым смещением:

00,005°/ч

Коэффициент полной температуры:

≤5 частей на миллион

Коэффициент случайной ходьбы:

0,002 °/ч

Входной диапазон:

400 °/с

Описание продукта

Небольшой размер высокоточный лазерный инерциальный блок TDL45IMU

Этот компактный инерционный лазерный агрегат предлагает исключительную производительность с небольшими размерами, легким весом, низким энергопотреблением и высокой точностью.Он выдерживает сильные удары., высоковибрационные среды и поддерживает чистую конструкцию для различных беспилотных платформ и систем вооружения.

Обзор продукции

TDL45IMU предназначен для требовательных применений, обеспечивает динамическое измерение углового движения и линейного движения носителя.В воздухе, и ракетные платформы, требующие компактной и высокоточной инерциальной навигации.

Спецификации производительности

Производительность гироскопа

Параметр	Спецификация	Стоимость
Стабильность с нулевым уклоном (100s)	Индикатор нулевой предвзятости	00,01°/ч
Повторяемость с нулевой предвзятостью		00,005°/ч
Фактор полной температуры шкалы	Фактор масштаба	≤ 5 ppm
Коэффициент случайной ходьбы	Другие показатели	00,002°/ч
Диапазон ввода		400°/с

Производительность акселерометра

Параметр	Спецификация	Стоимость
Отклонение Месячная полная ошибка	Индекс отклонений	20 мкг
Чувствительность к температуре с нулевым предубеждением	Индикатор нулевой предвзятости	20μg/°C
Фактор масштаба ежемесячная полная ошибка	Фактор масштаба	20 ppm
Чувствительность к температуре по шкале		20 ppm/°C
Диапазон ввода	Показатель диапазона	± 20 г

Общие экологические спецификации

Параметр	Спецификация	Стоимость	Примечания
Операционная температура	Экологическая эффективность	-40°C ≈60°C
Температура хранения		-45°C ≈70°C
Силовое питание	Общие требования	18V36V ((DC)
Стабильное потребление энергии		≤ 20 Вт	Потребление энергии при запуске ≤ 25 Вт

Электрические интерфейсы

Пин	Подключение	Наименование сигнала	Характеристики сигнала
1,12	Внешнее питание	Положительное питание PCS	24 В
2,13		Земля питания PCS	Силовое заземление
3	Выходный сигнал 200 Гц	IMU_TX1+	Выходные данные IMU положительные
14		IMU_TX1-	Выходные данные IMU отрицательные
6	Сигнал синхронизации	IMU_SYN+	Сигнал синхронизации IMU положительный
17		ИМУ_СИН-	Сигнал синхронизации IMU отрицательный

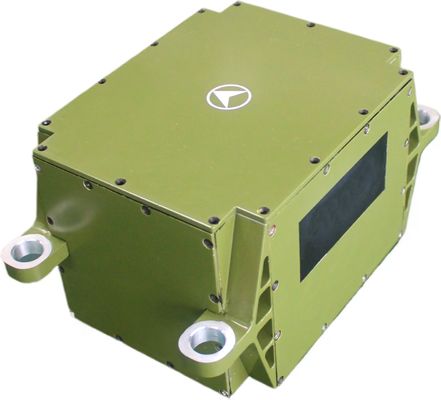

Структурный вид и размеры

Небольшой размер высокоточный лазерный инерциальный блок TDL45IMU для условий большого удара и вибрации 0
