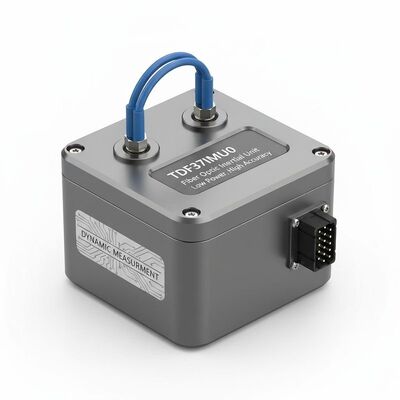

Качество Малый размер TDF37IMU0 Инерциальный модуль оптического волокна с низким потреблением энергии и высокой точностью для динамических измерений завод

Малый размер TDF37IMU0 Инерциальный модуль оптического волокна с низким потреблением энергии и высокой точностью для динамических измерений

Name: Малый размер TDF37IMU0 Инерциальный модуль оптического волокна с низким потреблением энергии и высокой точностью для динамических измерений
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF37IMU0
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDF37IMU0

Место происхождения: Китай

Минимальное количество заказа: Один набор

Условия оплаты: T/T, L/C.

Стандартная упаковка: Коробка картонной коробки

Резюме продукта

Оптоволоконный IMU TDF37IMU0 обеспечивает высокую точность (стабильность гироскопа 0,2°/ч, акселерометр 0,3 мг) при компактном размере (≤0,5 кг). Низкая мощность (≤8 Вт), широкий температурный диапазон (-40℃~65℃) и несколько выходов RS422 идеально подходят для беспилотных платформ и ракетных систем.

Атрибуты продукта

Выделить

малогабаритная волоконно-оптическая инерциальная система

,

датчик IMU низкой мощности

,

компактный инерциальный измерительный блок

Описание продукта

Небольшой размер TDF37IMU0 Инерциальный блок оптического волокна

Компактный инерциальный модуль из оптических волокон с низким расходом энергии, высокой точностью и легкой конструкцией для требовательных навигационных приложений.

Обзор продукции

Инерционные модули оптического волокна предлагают значительные преимущества, включая небольшие размеры, легкий вес, низкое потребление энергии и высокую точность.Эти устройства предназначены для чистого привязки систем и отвечают требованиям современных беспилотных платформСистема обеспечивает динамическое измерение угловой и линейной информации о движении носителя.

Спецификации производительности

Производительность гироскопа

Параметр	Спецификация	Стоимость
Стабильность с нулевым уклоном (10 с)	Стабильность с нулевым уклоном	00,2°/ч
Переменная температура с нулевым уклоном (100 см)	Температурная устойчивость	00,5°/ч
Нелинейность фактора масштаба	Коэффициент масштаба	≤ 20 ppm
Коэффициент случайной ходьбы	Другие показатели	00,02°/√h
Диапазон ввода	Диапазон	400°/с

Производительность акселерометра

Параметр	Спецификация	Стоимость
Повторяемость с нулевой предвзятостью	Индекс отклонений	00, 3 мг
Чувствительность к температуре с нулевым предубеждением	Индикатор нулевой предвзятости	50μg/°C
Повторяемость по масштабному фактору	Коэффициент масштаба	300 ppm
Чувствительность к температуре по шкале	Коэффициент масштаба	20 ppm/°C
Диапазон ввода	Показатель диапазона	± 20 г

Характеристики системы

Параметр	Спецификация	Стоимость	Примечания
Операционная температура	Экологические показатели	-40°C ≈ 65°C
Температура хранения	Экологические показатели	-40°C ≈60°C
Силовое питание	Общие требования	18V36V ((DC)
Стабильное потребление энергии	Требования к мощности	≤ 8 Вт	Потребление энергии при запуске ≤ 15 Вт

Протоколы связи

RS422 Серийный порт 1:IMU выводит сырые данные на частоте 200 Гц, предоставляя три канала информации о увеличении угла, три канала информации о увеличении скорости, информацию о счете IO и информацию о температуре.Протокол передачи данных, подробно описанный в приложении А, без потери данных.
RS422 Серийный порт 2:IMU синхронный выход данных с сигналом временной синхронизации (действительный поднимающийся край), дифференциальный сигнал RS422, ширина импульса 10±2μs, интервал отбора проб 5ms±20μs.Данные серийного порта 1 передаются через 50 мкс после выброса повышающегося края.
RS422 Серийный порт 3:Вывод гироскопа с сырой скоростью передачи 460,8 кбит/с±2 кбит/с с равномерным паритетом. Вывод гироскопа с синхронизированной с внешней квадратной волной 2 кГц или формой трансляции с частотой обновления 2 кГц.

Протокол выходной информации

Частота вывода необработанных данных IMU: 200 Гц с следующими протокольными характеристиками:

Скорость передачи: 460800 bps
Формат вывода: RS422, 1 бит старта, 1 бит остановки, 8 бит данных, без контрольной суммы
Частота передачи данных: 200 Гц
Протокол связи, как описано ниже
Неопределенные биты по умолчанию на 0, несколько байтов первыми передаются с низким байтом

Количество байтов	Значение	Тип данных	Длина	Описание
1-4	Заголовок пакета	не подписанный	4 байта	0x55,0x55,0x55,0x55,0x55
5-8	Количество пакетов	не подписанный	4 байта	Внутреннее значение IMU
9-12	X Данные гироскопа	Плавающая точка с одной точностью	4 байта	Увеличение угла (в градусах)
13-16	Y данные гироскопа	Плавающая точка с одной точностью	4 байта	Увеличение угла (в градусах)
17-20	Z Данные гироскопа	Плавающая точка с одной точностью	4 байта	Увеличение угла (в градусах)
21-24 года	X Данные акселерометра	Плавающая точка с одной точностью	4 байта	Увеличение скорости (м/с)
25-28	Y Данные акселерометра	Плавающая точка с одной точностью	4 байта	Увеличение скорости (м/с)
29-32	Z Данные акселерометра	Плавающая точка с одной точностью	4 байта	Увеличение скорости (м/с)
33-34	X Температура	не подписанный	2 байта	Измерение температуры
35	IO1 Подсчет пульса	не подписанный	1 байт	-
36	IO2 Подсчет пульса	не подписанный	1 байт	-
37	Положение знака	не подписанный	1 байт	-
38	Контрольная сумма	не подписанный	1 байт	Сумма байтов 1-37

Примечание: данные гироскопа о оси X, Y и Z представляют собой увеличения угла в градусах. Данные акселерометра о оси X, Y и Z представляют собой увеличения скорости в метрах в секунду. Расчет температуры:положительный=(D33+D34*256) *0.01, отрицательный=(D33+D34*256-65536) *0,01 градуса. Определение флага показано в приложении 1 ((b).

Электрические интерфейсы

Коннектор устройства: J63A-242-015-261-TH для питания и связи.

Пин	Подключение	Наименование сигнала	Характеристики сигнала
1,2	Внешнее питание	Электрическое питание PCS	24 В
3,4	Электрическое питание PCS	Силовое заземление
5	Выходный сигнал 200 Гц	IMU_TX1+	Выходные данные IMU положительные
6	Выходный сигнал 200 Гц	IMU_TX1-	Выходные данные IMU отрицательные
9	Сигнал синхронизации	IMU_SYN+	Сигнал синхронизации IMU положительный
10	Сигнал синхронизации	ИМУ_СИН-	Сигнал синхронизации IMU отрицательный

Размеры и вес

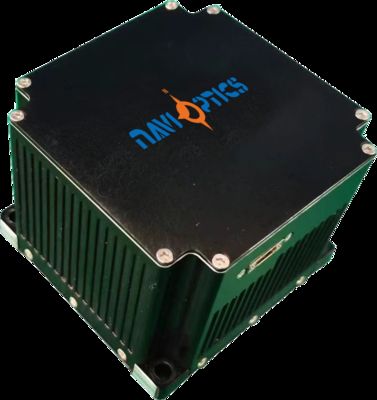

Малый размер TDF37IMU0 Инерциальный модуль оптического волокна с низким потреблением энергии и высокой точностью для динамических измерений 0

Масса: ≤ 0,5 кг

Тэги

fiber optic inertial measurement unit

small fiber optic inertial unit

low power IMU sensor
