Качество Малый размер TDFG99IMU Инерциальный модуль оптического волокна с высокой точностью и легким весом для динамических измерений завод

Малый размер TDFG99IMU Инерциальный модуль оптического волокна с высокой точностью и легким весом для динамических измерений

Name: Малый размер TDFG99IMU Инерциальный модуль оптического волокна с высокой точностью и легким весом для динамических измерений
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG99IMU
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDFG99IMU

Место происхождения: КИТАЙ

Сертификация: CCS

Минимальное количество заказа: один набор

Условия оплаты: L/C, T/T.

Стандартная упаковка: Коробка картонной коробки

TDF99IMU0 Fiber Optic Inertial Unit.pdf

PDF

Резюме продукта

Небольшой размер TDFG99IMU Инерциальный блок оптического волокна Этот компактный, легкий инерционный модуль из оптического волокна обеспечивает высокую точность при низком энергопотреблении.обеспечивает надежную производительность в условиях высокого воздействия и высокой вибрацииИдеально подходит д...

Атрибуты продукта

Выделить

малогабаритная волоконно-оптическая инерциальная система

,

Высокоточный датчик Иму

,

легкая инерциальная измерительная система

Стабильность нулевого смещения (100 -е годы):

00,005°/ч

Стабильность нулевого смещения (10 с):

00,01°/ч

Переменная температура стабильности смещения нуля:

00,02°/ч

Коэффициент полной температуры:

≤150ppm

Коэффициент случайной ходьбы:

0,001 °/ч

Входной диапазон:

400 °/с

Описание продукта

Небольшой размер TDFG99IMU Инерциальный блок оптического волокна

Этот компактный, легкий инерционный модуль из оптического волокна обеспечивает высокую точность при низком энергопотреблении.обеспечивает надежную производительность в условиях высокого воздействия и высокой вибрацииИдеально подходит для чистых применений, он отвечает требованиям беспилотных платформ следующего поколения, подводных/торпедных систем и наземных, воздушных,и ракетных платформ оружия, которые требуют миниатюризированных, но высокоточности инерциальной технологии.

Ключевые особенности

Компактный, легкий дизайн с низким энергопотреблением
Высокоточная технология волоконного оптического
Восемь-точечная амортизация вибраций для среды с высоким уровнем воздействия
Пригодные для чистого приложения с застежкой
Динамическое измерение углового и линейного движения
Совместима с беспилотными платформами следующего поколения

Спецификации производительности

Производительность гироскопа

Показатель эффективности	Спецификация	Стоимость
Стабильность с нулевым уклоном (100s)	Стабильность с нулевой предвзятостью	00,005°/ч
Стабильность с нулевым уклоном (10 с)	Стабильность с нулевой предвзятостью	00,01°/ч
Переменная температура с нулевым уклоном	Стабильность с нулевой предвзятостью	00,02°/ч
Фактор масштаба	Фактор полной температуры шкалы	≤ 150 ppm
Коэффициент случайной ходьбы	Другие показатели	00,001°/ч
Диапазон ввода	Другие показатели	400°/с

Производительность акселерометра

Показатель эффективности	Спецификация	Стоимость
Отклонение Месячная полная ошибка	Индекс отклонений	20 мкг
Чувствительность к температуре с нулевым предубеждением	Индикатор нулевой предвзятости	20μg/°C
Фактор масштаба ежемесячная полная ошибка	Фактор масштаба	20 ppm
Чувствительность к температуре по шкале	Фактор масштаба	20 ppm/°C
Диапазон ввода	Показатель диапазона	± 20 г

Характеристики единицы

Категория	Спецификация	Стоимость	Примечания
Экологическая эффективность	Операционная температура	-40°C ≈60°C
Экологическая эффективность	Температура хранения	-45°C ≈70°C
Общие требования	Силовое питание	18V36V ((DC)
Общие требования	Стабильное потребление энергии	≤ 15 Вт	Потребление энергии при запуске ≤ 25 Вт

Электрические интерфейсы

Пин	Подключение	Наименование сигнала	Характеристики сигнала
39,40	Внешнее питание	Положительное питание PCS	24 В
41,42	Внешнее питание	Земля питания PCS	Силовое заземление
5	Выходный сигнал 200 Гц	IMU_TX1+	Выходные данные IMU положительные
6	Выходный сигнал 200 Гц	IMU_TX1-	Выходные данные IMU отрицательные
9	Сигнал синхронизации	IMU_SYN+	Сигнал синхронизации IMU положительный
10	Сигнал синхронизации	ИМУ_СИН-	Сигнал синхронизации IMU отрицательный

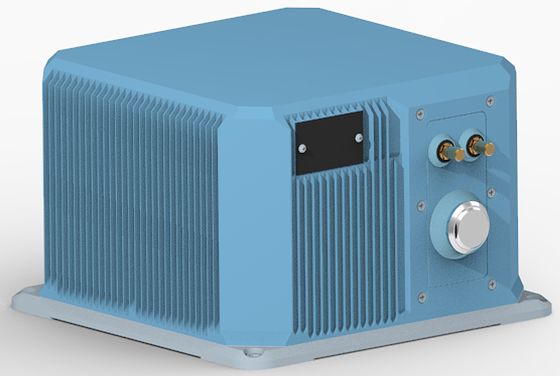

Структурный вид и размеры

Малый размер TDFG99IMU Инерциальный модуль оптического волокна с высокой точностью и легким весом для динамических измерений 0
