Высокая точность TDF37IMU0 Инерциальный модуль оптического волокна с динамическими функциями измерения и стабильностью 0,2°/h

Name: Высокая точность TDF37IMU0 Инерциальный модуль оптического волокна с динамическими функциями измерения и стабильностью 0,2°/h
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF37IMU0
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDF37IMU0

Место происхождения: КИТАЙ

Сертификация: CCS

Минимальное количество заказа: один набор

Условия оплаты: L/C, T/T.

Стандартная упаковка: Коробка картонной коробки

TDF37IMU0 Fiber Optic Inertial Unit.pdf

PDF

Резюме продукта

Высокоточное Инерциальное устройство оптического волокна TDF37IMU0 Инерционные модули оптического волокна предлагают значительные преимущества, включая компактный размер, легкую конструкцию, низкое потребление энергии и высокую точность.Эти устройства спроектированы для чистого дизайна системы засте...

Атрибуты продукта

Выделить

модуль измерения инерции оптического волокна

,

Высокоточные динамические измерения инерциальной измерительной системы

,

Функции инерциальной системы TDF37IMU0

Стабильность нулевого смещения (10 с):

00,2°/ч

Переменная стабильность температуры нулевой смещения (100S):

0,5 °/ч

Нелинейность масштабного коэффициента 0,5 °/ч.:

≤20 частей на миллион

Коэффициент случайной ходьбы:

00,02°/√h

Входной диапазон:

400 °/с

Описание продукта

Высокоточное Инерциальное устройство оптического волокна TDF37IMU0

Инерционные модули оптического волокна предлагают значительные преимущества, включая компактный размер, легкую конструкцию, низкое потребление энергии и высокую точность.Эти устройства спроектированы для чистого дизайна системы застежки., удовлетворяющие требовательным требованиям современных беспилотных платформ, подводного/торпедного оружия и различных наземных, воздушных и ракетных платформ, требующих небольшого форм-фактора,высокоточное инерциальное измерительное оборудование с возможностью динамического измерения информации о подвижном и линейном движении носителя.

Спецификации производительности

Производительность гироскопа

Проект	Содержание	Индекс
Индикатор нулевой предвзятости	Стабильность непредвзятости (10 с)	00,2°/ч
	Стабильность при переменной температуре (нулевая предвзятость) (100 с)	00,5°/ч
Фактор масштаба	Нелинейность коэффициента масштаба	≤ 20 ppm
Другие показатели	Коэффициент случайной ходьбы	00,02°/√h
	Диапазон ввода	400°/с

Производительность акселерометра

Проект	Содержание	Индекс
Индекс отклонений	Нулевая повторяемость предвзятости	00, 3 мг
Индикатор нулевой предвзятости	Чувствительность к температуре с нулевым предубеждением	50μg/°C
Фактор масштаба	Повторяемость по масштабному фактору	300 ppm
	Чувствительность температурного фактора шкалы	20 ppm/°C
Показатель диапазона	Диапазон ввода	± 20 г

Характеристики единицы

Проект	Содержание	Индекс	Примечание
Экологическая эффективность	Операционная температура	-40°C ≈ 65°C
	Температура хранения	-40°C ≈60°C
Общие требования	Электрическое питание	18V36V ((DC)
	Стабильное потребление энергии	≤ 8 Вт	Потребление энергии при запуске ≤ 15 Вт

Электрические интерфейсы

Пин	Подключение	Наименование сигнала	Характеристики сигнала
1,2	Внешнее питание	Электрическое питание PCS	24 В
3,4		Электрическое питание PCS	Силовое заземление
5	Выходный сигнал 200 Гц	IMU_TX1+	Выходные данные IMU положительные
6		IMU_TX1-	Выходные данные IMU отрицательные
9	Сигнал синхронизации	IMU_SYN+	Сигнал синхронизации IMU положительный
10		ИМУ_СИН-	Сигнал синхронизации IMU отрицательный

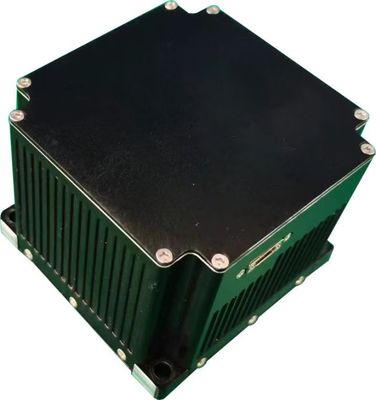

Структурный вид и размеры

Высокая точность TDF37IMU0 Инерциальный модуль оптического волокна с динамическими функциями измерения и стабильностью 0,2°/h 0
