Качество Небольшой высокоточный инерциальный модуль из оптических волокон TDF61IMU0 с низким расходом энергии для наземных и воздушных платформ вооружения завод

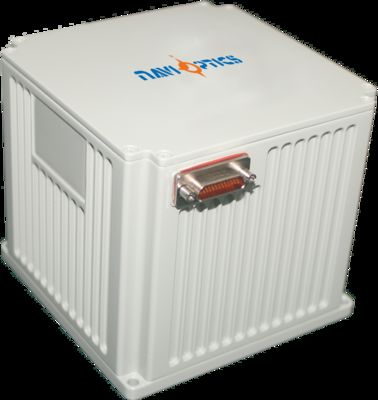

Небольшой высокоточный инерциальный модуль из оптических волокон TDF61IMU0 с низким расходом энергии для наземных и воздушных платформ вооружения

Name: Небольшой высокоточный инерциальный модуль из оптических волокон TDF61IMU0 с низким расходом энергии для наземных и воздушных платформ вооружения
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61IMU0
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDF61IMU0

Место происхождения: КИТАЙ

Минимальное количество заказа: один набор

Условия оплаты: L/C, T/T.

Стандартная упаковка: Коробка картонной коробки

Резюме продукта

TDF61IMU0: Компактный оптоволоконный IMU со стабильностью гироскопа 0,03°/ч и диапазоном акселерометра ±20g. Низкая мощность (≤15 Вт), работа при температуре от -40 ℃ до 60 ℃. Идеально подходит для наземных/воздушных оружейных платформ, требующих высокой точности и минимального пространства.

Атрибуты продукта

Выделить

small size fiber optic inertial unit

,

high-precision IMU for weapon platforms

,

airborne inertial measurement unit with warranty

Описание продукта

Небольшие размеры и высокая точность TDF61IMU0 Инерциальный блок оптического волокна

Разработан для использования на наземных и воздушных платформах оружия, с компактными габаритами и исключительной точностью.

Обзор продукции

Инерционные модули из оптических волокон имеют значительные преимущества, включая небольшие размеры, легкий вес, низкое потребление энергии и высокую точность.и инерциальные конфигурации модуляции двойной оси, что делает их идеальными для новых беспилотных платформ, водно-торпедного оружия и наземных/воздушных платформ, требующих компактного оборудования,высокоточное инерциальное измерительное оборудование с возможностью измерения динамического углового и линейного движения.

Спецификации производительности

Показатели производительности гироскопа

Параметр	Спецификация	Стоимость
Стабильность с нулевым уклоном (100s)	Стабильность с нулевым уклоном	00,03°/ч
Стабильность с нулевым уклоном (10 с)	Стабильность с нулевым уклоном	00,05°/ч
Переменная температура с нулевым уклоном	Стабильность с нулевым уклоном	0.1°/ч
Фактор масштаба	Фактор полной температурной шкалы	≤ 150 ppm
Коэффициент случайной ходьбы	Другие показатели	00,003°/√h
Диапазон ввода	Диапазон ввода	600°/с

Показатели производительности акселерометра

Параметр	Спецификация	Стоимость
Отклонение Месячная полная ошибка	Индекс отклонений	50 мкг
Чувствительность к температуре с нулевым предубеждением	Индикатор нулевой предвзятости	50μg/°C
Фактор масштаба ежемесячная полная ошибка	Коэффициент масштаба	50 ppm
Чувствительность к температуре по шкале	Коэффициент масштаба	50 ppm/°C
Диапазон ввода	Показатель диапазона	± 20 г

Характеристики всей машины

Параметр	Спецификация	Стоимость	Примечания
Операционная температура	Экологические показатели	-40°C ≈60°C
Температура хранения	Экологические показатели	-45°C ≈70°C
Силовое питание	Общие требования	18V36V ((DC)
Стабильное потребление энергии	Общие требования	≤ 15 Вт	Потребление энергии при запуске ≤ 25 Вт

Электрические интерфейсы

Внешние электрические интерфейсы включают в себя интерфейс питания, интерфейс связи RS422 и интерфейс Ethernet 100Mbps.

Пин	Подключение	Наименование сигнала	Характеристики сигнала
1,14	Внешнее питание	Положительное питание PCS	24 В
2,15	Внешнее питание	Земля питания PCS	Силовое заземление
10	Выходный сигнал 200 Гц	IMU_TX1+	Выходные данные IMU положительные
9	Выходный сигнал 200 Гц	IMU_TX1-	Выходные данные IMU отрицательные
7	Сигнал синхронизации	IMU_SYN+	Сигнал синхронизации IMU положительный
6	Сигнал синхронизации	ИМУ_СИН-	Сигнал синхронизации IMU отрицательный

Протокол связи

RS422 серийный порт 1 выводит три канала информации о увеличении угла, три канала информации о увеличении скорости, информацию о счете IO,и информацию о температуре на частоте данных 200 Гц (необработанные значения наблюдений без интерполяции компенсируются за ошибки)
Сигнал синхронизации времени выхода серийного порта RS422 2 на момент отбора проб 1 (действительный поднимающийся край, представляющий время отбора проб инерциального датчика)
Дифференциальный сигнал RS422 с шириной импульса 10 ± 2μs
Интервал сигналов отбора проб 5 мс ± 20 мкс
Время установки уровня на поднимающемся и опускающемся краях не более 100 нс
Передача данных по серийному порту 1 происходит через 50 мкс после выброса повышающегося края.

Протокол выходной информации

Скорость передачи: 460800 bps
Формат вывода: RS422, 1-битный старт-бит, 1-битный стоп-бит, 8-битный бит данных, без контрольной суммы
Частота передачи данных: 200 Гц
Все неопределенные биты заполнены по умолчанию нулем
При передаче нескольких байтов, низкий байт приходит первым и высокий байт приходит последним

Количество байтов	Значение	Тип данных	Длина	Описание
1-4	Заголовок пакета	Неподписанный	4 байта	0x55,0x55,0x55,0x55,0x55
5-8	Количество пакетов	Неподписанный	4 байта	Внутреннее значение IMU
9-12	Данные гироскопа X	Плавающая точка с одной точностью	4 байта	линейная мера
12-16	Данные гироскопа Y	Плавающая точка с одной точностью	4 байта	линейная мера
16-20	Данные гироскопа Z	Плавающая точка с одной точностью	4 байта	линейная мера
21-24 года	Данные акселерометра X	Плавающая точка с одной точностью	4 байта	М/С
25-28	Y данные акселерометра	Плавающая точка с одной точностью	4 байта	М/С
29-32	Данные акселерометра Z	Плавающая точка с одной точностью	4 байта	М/С
33-34	X температура акселерометра	Неподписанный	2 байта	линейная мера
35	Подсчет пульса IO1	Неподписанный	1 байт	-
36	Подсчет пульса IO2	Неподписанный	1 байт	-
37	Положение знака	Неподписанный	1 байт	-
38	Контрольная сумма	Неподписанный	1 байт	Сумма 1-37 байтов

Примечание: данные гироскопа по оси X, Y и Z - это увеличения углов, измеряемые в градусах. Данные по оси X, Y и Z - это увеличение скорости, измеряемые в метрах в секунду.положительно=(D33+D34 * 256) * 0.01, отрицательный=(D33+D34 * 256-65536) * 0.01.

Размеры

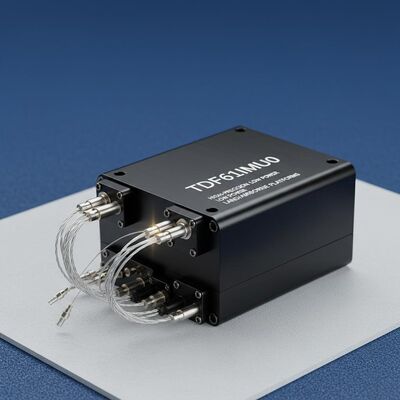

Небольшой высокоточный инерциальный модуль из оптических волокон TDF61IMU0 с низким расходом энергии для наземных и воздушных платформ вооружения 0

Размеры:110 мм * 110 мм * 100 мм (± 1 мм, без соединителей)
Размер установки:102 мм * 102 мм
Апертура установки:4- Φ 4,3 мм
Вес:≤ 1,7 кг
