Качество Высокоточный инерциальный модуль оптического волокна TDF99IMU-D с высокой устойчивостью к ударам и вибрациям и небольшими размерами завод

Высокоточный инерциальный модуль оптического волокна TDF99IMU-D с высокой устойчивостью к ударам и вибрациям и небольшими размерами

Name: Высокоточный инерциальный модуль оптического волокна TDF99IMU-D с высокой устойчивостью к ударам и вибрациям и небольшими размерами
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG99IMU0
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDFG99IMU0

Место происхождения: Китай

Условия оплаты: Л/К, Т/Т

Стандартная упаковка: Коробка картонной коробки

Резюме продукта

Высокоточный оптоволоконный IMU со стабильностью гироскопа 0,005°/ч, диапазоном акселерометра ±20g и исключительной устойчивостью к ударам/вибрациям. Сертифицирован для военного применения, включая БПЛА, ракеты и торпеды. Компактная конструкция с 8-точечным подавлением вибрации и надежным рабочим диапазоном от -40°C до 60°C.

Атрибуты продукта

Выделить

Высокоточный волоконно-оптический инерционный блок

,

Инерционный измерительный блок с высокой ударопрочностью и вибрацией

,

ИДУ небольшого размера

Описание продукта

Высокоточный инерциальный модуль оптического волокна TDF99IMU-D

Современный оптический инерциальный измерительный аппарат с исключительной устойчивостью к ударам и вибрациям для требовательных промышленных и оборонных применений.

Обзор продукции

Этот компактный инерционный модуль из оптических волокон отличается небольшими размерами, легким дизайном, низким энергопотреблением и высокой точностью.Он выдерживает сильные удары и вибрации.. Идеально подходит для применения с помощью пряди на беспилотных платформах, торпедных системах и наземных/воздушных/ракетных платформах, требующих компактного, высокоточного измерения инерции.

Спецификации производительности

Компонент	Параметр	Спецификация
Производительность гироскопа	Стабильность с нулевым уклоном (100s)	00,005°/ч
	Стабильность с нулевым уклоном (10 с)	00,01°/ч
	Переменная температура с нулевым уклоном	00,02°/ч
	Фактор полной температуры шкалы	≤ 150 ppm
	Коэффициент случайной ходьбы	00,001°/ч
	Диапазон ввода	400°/с
Производительность акселерометра	Отклонение Месячная ошибка	20 мкг
	Чувствительность к температуре с нулевым предубеждением	20μg/°C
	Ежемесячная ошибка по фактору масштаба	20 ppm
	Чувствительность к температуре по шкале	20 ppm/°C
	Диапазон ввода	± 20 г
Характеристики системы	Операционная температура	-40°C до 60°C
	Температура хранения	-45°C до 70°C
	Силовое питание	18-36В постоянного тока
	Потребление энергии	≤ 15 Вт (начало ≤ 25 Вт)

Протокол связи

Вывод данных отладки работает на скорости 460800 бодов с 8 битами данных, 1 битом остановки, без паритета и первой передачей LSB.и результаты навигации.

Байт	Содержание	Тип	Описание
1-2	Заголовок кадра	заряжен	0x5A, 0x54
3	Длина кадра	заряжен	0x1E
4	Идентификатор кадра	заряжен	0x04
5-8	Номер кадра	Инт	200 Гц накопления
9-11	X Ускоритель	char*3	См. примечание 1
12-14	Y Ускоритель	char*3
15-17	Z Ускоритель	char*3
18-20 лет	X Гироскоп	char*3	См. примечание 2
21-23	Y гироскоп	char*3
24-26	Z Гироскоп	char*3
27-33	Сохраняется	char/int/short
34	Контрольная сумма		В общей сложности 4-33 байта

Примечания к обработке данных

Примечание 1 - Увеличение скорости:Выход акселерометра 5 мс обрабатывается с помощью округления целыми числами и диапазоном, ограничивающимся [0,1e7), передавая последние 3 байта.

Примечание 2 - Увеличение угла:Выход гироскопа 5 мс, обработанный с помощью округления целыми числами и диапазона, ограничивающегося [0,1e7), передавая последние 3 байта.

Электрические интерфейсы

Внешние интерфейсы включают питание, связь RS422 и 100 Мбит/с Ethernet через разъем JY27496E17E42PN-H.

Пин	Соединение	Наименование сигнала	Характеристики
39,40	Внешняя сила	Положительная мощность ПСС	24 В
41,42	Силовое заземление	ПКС Power Ground	Силовое заземление
5	Выход 200 Гц	IMU_TX1+	Выходные данные IMU положительные
6	Выход 200 Гц	IMU_TX1-	Выходные данные IMU отрицательные
9	Синхронизация	IMU_SYN+	Сигнал синхронизации IMU положительный
10	Синхронизация	ИМУ_СИН-	Сигнал синхронизации IMU отрицательный

Физические характеристики

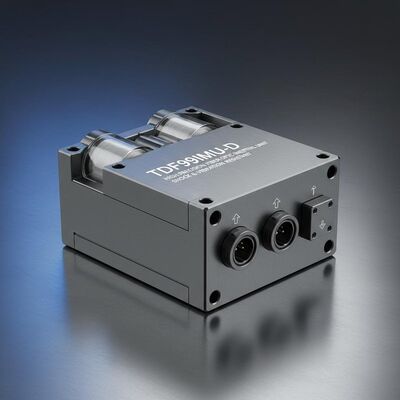

Высокоточный инерциальный модуль оптического волокна TDF99IMU-D с высокой устойчивостью к ударам и вибрациям и небольшими размерами 0

Размеры: 188 мм * 188 мм * 1215 мм (± 1 мм, без соединителей)
Масса: ≤ 4,7 кг
