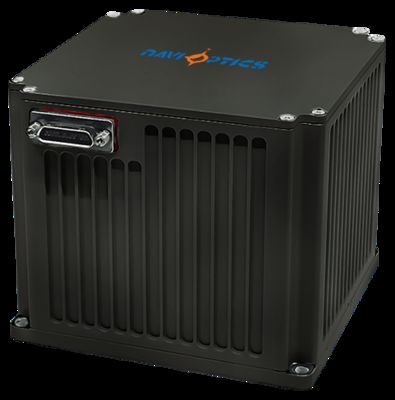

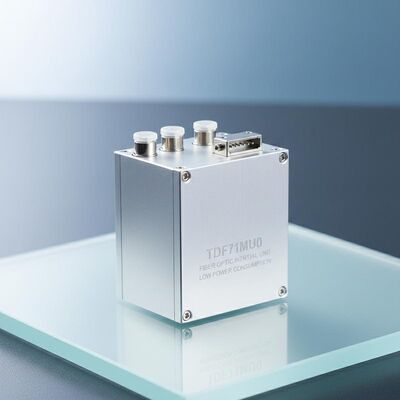

Небольшой размер легкий вес TDF71IMU0 Инерциальный блок оптического волокна с низким расходом энергии

Небольшой размер легкий вес TDF71IMU0 Инерциальный блок оптического волокна с низким расходом энергии

Ключевые качества
Название бренда: NAVI OPTICS
Номер модели: TDF71IMU0
Место происхождения: Китай
Минимальное количество заказа: один набор
Условия оплаты: L/C, T/T.
Стандартная упаковка: Коробка картонной коробки

Резюме продукта

Оптоволоконный инерционный блок TDF71IMU0: компактный (130×130×110 мм), легкий (<2,2 кг), маломощный (<15 Вт). Высокая точность: стабильность гироскопа 0,01°/ч, погрешность акселерометра 20 мкг. Работает при температуре от -40℃ до 60℃, идеально подходит для беспилотных систем и ракетных платформ.

Атрибуты продукта

Выделить

small fiber optic inertial unit

,

lightweight IMU low power

,

TDF61IMU0 inertial measurement unit

Описание продукта
Небольшой размер Легкий вес TDF71IMU0 Инерциальный блок оптического волокна
Инерциальный модуль из оптических волокон с низким расходом энергии, предназначенный для беспилотных платформ, водно-торпедного оружия и наземного, воздушного,и ракетных орудий платформ, требующих небольших размеров и высокоточности инерциального измерения.
Спецификации производительности
Производительность гироскопа
ПараметрСпецификацияСтоимостьПримечания
Стабильность с нулевым уклоном (100s)00,01°/ч
Стабильность с нулевым уклоном (10 с)00,03°/ч
Переменная температура с нулевым уклоном00,05°/ч
Фактор полной температуры шкалы≤ 150 ppm
Коэффициент случайной ходьбы00,002°/√h
Диапазон ввода400°/с
Производительность акселерометра
ПараметрСпецификацияСтоимостьПримечания
Отклонение Месячная ошибка20 мкг
Чувствительность к температуре с нулевым предубеждением20μg/°C
Ежемесячная ошибка по фактору масштаба20 ppm
Чувствительность к температуре по шкале20 ppm/°C
Диапазон ввода± 20 г
Характеристики единицы
ПараметрСпецификацияСтоимостьПримечания
Операционная температура-40°C до 60°C
Температура хранения-45°C до 70°C
Силовое питание18-36В постоянного тока
Стабильное потребление энергии≤ 15 ВтЗапуск: ≤ 25 Вт
Протоколы связи
Универсальный интерфейс отладки с скоростью передачи 460800, 8 бит данных, 1 бит остановки, без контрольной суммы, передача низкого до высокого порядка.
БайтыСодержание сообщенияТипПримечания
1-2Заголовок кадразаряжен0x5A,0x54
3Длина кадразаряжен0x1E
4Идентификатор кадразаряжен0x04
5-8Номер кадраИнт200 Гц накопления
9-11X Выход акселерометраchar*3Примечание 1
12-14Y Выход акселерометраchar*3
15-17Z Выход акселерометраchar*3
18-20 летX Выход гироскопаchar*3Примечание 2
21-23Y Выход гироскопаchar*3
24-26Z Выход гироскопаchar*3
27Резервзаряжен
28-31РезервИнт
32-33Резервкороткий
34Контрольная суммаОбщее количество байтов 4-33
Электрические интерфейсы
Внешние интерфейсы включают питание, связь RS422 и Ethernet 100 Мбит/с. Модель разъема: J30JM-37ZKP, соответствующая розетка: J30J-37TJL.
ПинПодключениеНаименование сигналаХарактеристики сигнала
1,2Внешнее питаниеПоложительное питание PCS24 В
3,4ПКС - электроснабжениеСиловое заземление
5Выход сигнала 200 ГцIMU_TX1+Выходные данные IMU положительные
6IMU_TX1-Выходные данные IMU отрицательные
9Сигнал синхронизацииIMU_SYN+Сигнал синхронизации IMU положительный
10ИМУ_СИН-Сигнал синхронизации IMU отрицательный
Размеры
Небольшой размер легкий вес TDF71IMU0 Инерциальный блок оптического волокна с низким расходом энергии 0
  • Размеры: 130 мм * 130 мм * 110 мм (± 1 мм, без соединителей)
  • Размер установки: 120 мм * 120 мм
  • Апертура установки: 4-Φ5,3 мм
  • Масса: ≤ 2,2 кг
