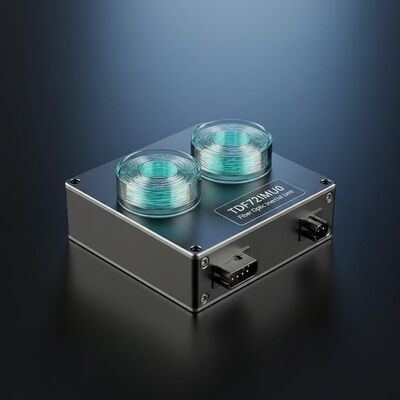

Качество Высокая точность TDF72IMU0 Инерциальный модуль оптического волокна для полного измерения динамического движения с небольшими размерами завод

Высокая точность TDF72IMU0 Инерциальный модуль оптического волокна для полного измерения динамического движения с небольшими размерами

Name: Высокая точность TDF72IMU0 Инерциальный модуль оптического волокна для полного измерения динамического движения с небольшими размерами
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF72IMU0
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDF72IMU0

Место происхождения: Китай

Условия оплаты: Л/К, Т/Т

Стандартная упаковка: Коробка картонной коробки

Резюме продукта

Высокоточный оптоволоконный IMU с гиростабилизацией 0,01°/ч и диапазоном ±20g. Компактная, прочная конструкция для суровых условий оборонной, аэрокосмической и морской промышленности. Низкое энергопотребление, сертифицированная производительность.

Атрибуты продукта

Выделить

Высокоточный волоконно-оптический инерционный блок

,

Полное динамическое измерение движения IMU

,

Малый размер инерционного измерительного блока

Описание продукта

Высокая точность TDF72IMU0 Инерциальный блок оптического волокна

Полное измерение динамического движения для требовательных приложений, требующих точности и надежности в экстремальных условиях.

Обзор продукции

Этот передовой инерциальный модуль из оптических волокон оснащен технологией снижения вибрации в 8 точек, что делает его идеальным для среды с высоким воздействием и высокой вибрацией.Легкая конструкция, низкое потребление электроэнергии и исключительная точность для комплексного динамического измерения угловой и линейной информации о движении носителя.

Разработан для небольших объемов и высокоточности применений на нескольких платформах, включая водное/торпедное оружие, наземные транспортные средства, воздушные системы и ракетные платформы.

Спецификации производительности

Показатели производительности гироскопа

Параметр	Спецификация	Стоимость
Стабильность с нулевым уклоном (100s)	Стабильность с нулевым уклоном	00,01°/ч
Стабильность с нулевым уклоном (10 с)	Стабильность с нулевым уклоном	00,03°/ч
Переменная температура с нулевым уклоном	Стабильность с нулевым уклоном	00,05°/ч
Фактор масштаба	Фактор полной температурной шкалы	≤ 150 ppm
Коэффициент случайной ходьбы	Другие показатели	00,002°/ч
Диапазон ввода	Диапазон ввода	400°/с

Показатели производительности акселерометра

Параметр	Спецификация	Стоимость
Отклонение Месячная полная ошибка	Индекс отклонений	20 мкг
Чувствительность к температуре с нулевым предубеждением	Индикатор нулевой предвзятости	20μg/°C
Фактор масштаба ежемесячная полная ошибка	Фактор масштаба	20 ppm
Чувствительность к температуре по шкале	Фактор масштаба	20 ppm/°C
Диапазон ввода	Показатель диапазона	± 20 г

Характеристики единицы

Категория	Параметр	Спецификация	Примечания
Экологическая эффективность	Операционная температура	-40°C ≈60°C
Экологическая эффективность	Температура хранения	-45°C ≈70°C
Общие требования	Электрическое питание	18V36V ((DC)
Общие требования	Стабильное потребление энергии	≤ 15 Вт	Потребление энергии при запуске ≤ 25 Вт

Протоколы связи

Выходные данные отладки работают со скоростью 460800 бодов, с 8 битами данных, 1 битом остановки, без контрольной суммы и передачей низкого до высокого порядка.данные команды пользователя, данные записи спутниковой навигации и данные результатов навигации.

СН	Содержание сообщения	Тип	Примечание
1 ~ 2	Заголовок кадра	заряжен	0x5A,0x54
3	Длина кадра	заряжен	0x1E
4	Идентификатор кадра	заряжен	0x04
5 ~ 8	Номер кадра	Инт	200 Гц накопления
9 ~ 11	Выход акселерометра X	char*3	Примечание 1
12 ~ 14	Y выход акселерометра	char*3
15 ~ 17	Z выход акселерометра	char*3
18 ~ 20	Выход гироскопа X	char*3	Примечание 2
21 ~ 23	Выход гироскопа Y	char*3
24 ~ 26	Выход из Z-гироскопа	char*3
27	Резерв	заряжен
28 ~ 31	Резерв	Инт
32 ~ 33	Резерв	короткий
34	Контрольная сумма		Всего 4-33 байта

Примечание 1: Расчет увеличения скорости

Значение увеличения скорости в 5 мс, выводимое акселерометром в момент tk, равно yk (единица: m/s)
Определить начальное значение накопления прироста скорости SumVelInt=0
Определить Yk=int [yk * 1e5+δ Yk-1], где int [*] представляет операцию округления, а δ Yk-1 представляет собой остаток после округления прироста скорости в предыдущем шаге
Остаток после округления Yk: δ Yk=yk * 1e5+δ Yk-1-Yk
SumVelInt = SumVelInt + Yk
Ограничение диапазона целых чисел для SumVelInt: Если SumVelInt ≥ 1e7, SumVelInt=SumVelInt -1e7; Если SumVelInt<0, SumVelInt=SumVelInt+1e7
После обработки целых чисел ограничить диапазон значений SumVelInt до [0,1e7]
Отправить последние 3 байта SumVelInt после обработки целых чисел

Примечание 2: Расчет увеличения угла

Угловое увеличение выхода гироскопа в 5 мс в момент tk равняется xk (единица: rad)
Определите начальное значение SumAngInt для накопления инкремента угла как 0
Определите Xk=int [xk * 1e7+δ Xk-1], где int [*] представляет операцию округления, а δ Xk-1 представляет остаток после округления предыдущего углового инкремента
Остаток после округления Xk: δ Xk=xk * 1e7+δ Xk-1-Xk
SumAngInt = SumAngInt + Xk
Ограничение диапазона целых чисел SumAngInt: Если SumAngInt ≥ 1e7, SumAngInt=SumAngInt -1e7; Если SumAngInt<0, SumAngInt=SumAngInt+1e7
После обработки целых чисел ограничить диапазон значений SumAngInt до [0,1e7]
Отправить последние 3 байта SumAngInt после обработки целых чисел

Электрические интерфейсы

Внешние электрические интерфейсы включают в себя интерфейс питания, интерфейс связи RS422 и интерфейс Ethernet 100Mbps.

Пин	Подключение	Наименование сигнала	Характеристики сигнала
1,2	Внешнее питание	Положительное питание PCS	24 В
3,4	Земля питания PCS	Силовое заземление
5	Выходный сигнал 200 Гц	IMU_TX1+	Выходные данные IMU положительные
6		IMU_TX1-	Выходные данные IMU отрицательные
9	Сигнал синхронизации	IMU_SYN+	Сигнал синхронизации IMU положительный
10		ИМУ_СИН-	Сигнал синхронизации IMU отрицательный

Физические размеры

Высокая точность TDF72IMU0 Инерциальный модуль оптического волокна для полного измерения динамического движения с небольшими размерами 0

Размеры: 160 мм * 160 мм * 115 мм (± 1 мм, без соединителей)

Масса: ≤ 3 кг

Тэги

fiber optic inertial measurement unit

small fiber optic inertial unit

low power IMU sensor
