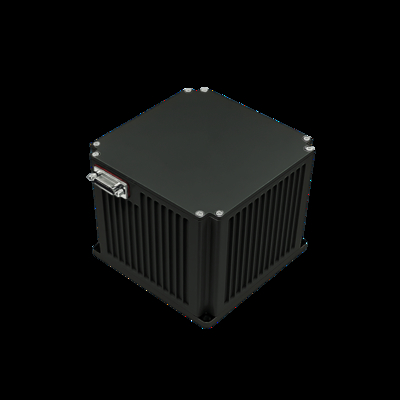

Малогабаритный высокоточный волоконно-оптический инерциальный измерительный блок TDF51IMU0. Функции динамических измерений

Малогабаритный высокоточный волоконно-оптический инерциальный измерительный блок TDF51IMU0. Функции динамических измерений
Малогабаритный высокоточный волоконно-оптический инерциальный измерительный блок TDF51IMU0. Функции динамических измерений

Большие изображения :  Малогабаритный высокоточный волоконно-оптический инерциальный измерительный блок TDF51IMU0. Функции динамических измерений

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: NAVI OPTICS
Сертификация: CCS
Model Number: TDF51IMU0
Документ: TDF51IMU0 Fiber Optic Inert...it.pdf
Оплата и доставка Условия:
Количество мин заказа: один набор
Упаковывая детали: Коробка картонной коробки
Условия оплаты: L/C, T/T.
контакт

Малогабаритный высокоточный волоконно-оптический инерциальный измерительный блок TDF51IMU0. Функции динамических измерений

описание
Стабильность нулевого смещения (100 -е годы): 00,05°/ч Стабильность нулевого смещения (10 с): 0.1°/ч
Переменная температура стабильности смещения нуля: 0.1°/ч Коэффициент полной температуры: ≤200PPM
Random walk coefficient: 0.008°/√h Входной диапазон: 400 °/с

Небольшие размеры высокая точность TDF51IMU0 Инерциальная единица оптического волокна Динамические измерения


* Обзор

Инерционные модули из оптических волокон имеют преимущества небольшого размера, легкого веса, низкого потребления энергии и высокой точности.и инерциальные модуляционные единицы двойной оси, удовлетворяя потребности в новых беспилотных платформах, водном/торпедном оружии, а также наземных и воздушных оружейных платформах для малого размера и высокоточного инерциального оборудования.Они имеют динамические функции измерения для носителя угловой и линейной информации о движении.



*Производительность

Проект Содержание Индекс Примечания
Показатели производительности гироскопа
Индикатор нулевой предвзятости Стабильность непредвзятости (100s) 00,05°/ч
Стабильность непредвзятости (10 с) 0.1°/ч
Стабильность при переменной температуре - нулевая предвзятость 0.1°/ч
Фактор масштаба Фактор полной температурной шкалы ≤ 200 ppm
Другие показатели Коэффициент случайной ходьбы 00,008°/√h
Диапазон ввода 400°/с
Показатели производительности акселерометра
Индекс отклонений Отклонение месячная комплексная ошибка 50 мкг
Индикатор нулевой предвзятости Чувствительность к температуре с нулевым предубеждением 50μg/°C
Фактор масштаба Месячная комплексная ошибка по шкале 50 ppm
Чувствительность температурного фактора шкалы 50 ppm/°C
Показатель диапазона Диапазон ввода ± 20 г
Характеристики всей машины
Показатели экологической эффективности Операционная температура -40°C ≈60°C
Температура хранения -45°C ≈70°C
Общие требования Электрическое питание 18V36V ((DC)
Стабильное потребление энергии ≤ 12 Вт Потребление энергии при запуске ≤ 25 Вт



*Электрические интерфейсы

Пин Подключение Наименование сигнала Характеристики сигнала
1,14 Внешнее питание Положительное питание PCS 24 В
2,15
Земля питания PCS Силовое заземление
10 Выходный сигнал 200 Гц IMU_TX1+ Выходные данные IMU положительные
9
IMU_TX1- Выходные данные IMU отрицательные
7 Сигнал синхронизации IMU_SYN+ Сигнал синхронизации IMU положительный
6
ИМУ_СИН- Сигнал синхронизации IMU отрицательный



*Структурный вид и размеры

Малогабаритный высокоточный волоконно-оптический инерциальный измерительный блок TDF51IMU0. Функции динамических измерений 0
