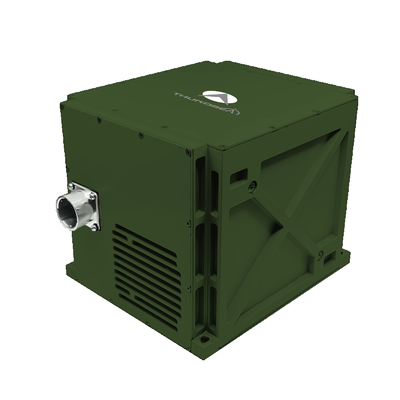

Усовершенствованная сухопутная навигация TDL65A Автомобильное оптическое гиропозиционирование и ориентационное оборудование Угловая скорость ≥±400°/сек

Усовершенствованная сухопутная навигация TDL65A Автомобильное оптическое гиропозиционирование и ориентационное оборудование Угловая скорость ≥±400°/сек
Усовершенствованная сухопутная навигация TDL65A Автомобильное оптическое гиропозиционирование и ориентационное оборудование Угловая скорость ≥±400°/сек

Большие изображения :  Усовершенствованная сухопутная навигация TDL65A Автомобильное оптическое гиропозиционирование и ориентационное оборудование Угловая скорость ≥±400°/сек

Подробная информация о продукте:
Place of Origin: China
Фирменное наименование: NAVI OPTICS
Сертификация: CCS
Model Number: TDL65A
Документ: TDL65A.pdf
Оплата и доставка Условия:
Minimum Order Quantity: one set
Packaging Details: Carton box
Delivery Time: 5-8 work days
Supply Ability: 10 sets per month
контакт

Усовершенствованная сухопутная навигация TDL65A Автомобильное оптическое гиропозиционирование и ориентационное оборудование Угловая скорость ≥±400°/сек

описание
Bias Repeatability: ≤0.006°/h Scale Factor Accuracy: ≤3ppm
Random walk: ≤0.0015°/√hr Angular Rate: ≥±400°/sec
Dimensions: 193×169×160 Weight: ＜6kg
Выделить:

Усовершенствованная инерциальная навигационная система.

,

Vehicle Mounted inertial navigation system

Оптическое гиропозиционирование и ориентационное оборудование наземной навигации TDL65A


1 Введение

Система оптического гиропозиционирования и ориентации, устанавливаемая на транспортном средстве, использует лазерные/волоконно-оптические гирофоны и кварцевые акселерометры в качестве основных датчиков.Принятие инерциальной навигационной архитектуры с расширенными навигационными алгоритмамиЭта серия продуктов поддерживает несколько режимов работы: обновление с нулевой скоростью (ZUPT), инерциальная навигация с помощью GNSS,и инерциальной навигации с помощью километровРазработанный для различных транспортных платформ, он обеспечивает всеобъемлющие параметры навигации для удовлетворения различных эксплуатационных требований.


2Область применения

Подходит для автомобилей геодезической съемки, танков, самоходных артиллерийских машин, боевых машин пехоты, беспилотных автомобилей, высокоскоростных поездов, сельскохозяйственных машин и т.д.


3Характеристики производительности

Обладает автономной навигацией, обновлением с нулевой скоростью (ZUPT) и интегрированной навигацией с системами считывания километров и/или спутниковыми системами.

Высокая надежность.

Подходит для использования в высоких широтах (± 65°), чрезвычайно холодных и высоких районах.

Способность к выравниванию и инициализации в статическом или динамическом (в движении) состоянии.


4 Основные параметры


Тип TDL65A
Ускоритель Повторяемость предвзятости месяцев ≤ 10 мкг
Месяцы Точность фактора шкалы ≤ 10 ppm
Гиро Повторяемость предвзятости ≤ 0,006°/ч
Точность фактора масштаба ≤3ppm
Случайная прогулка ≤ 0,0015°/√hr
Особенности Угловая скорость ≥±400°/сек
Угловое ускорение 100000°/сек2
Ускорение > 25 г
Угловое отношение Любая ориентация
Время выравнивания ≤8 мин
Вход/выход 3 RS422 полнодуплексные серийные порты, 1 100M Ethernet порт
Точность позиции Точность определения севера/ориентации ≤ 7 м
Инерциальная навигация/одометр ≤ 0,2%D
Точность определения севера/ориентации ≤ 0,7 миллилитра
Точность хранения подшипников/2h ≤1,0мл
Комбинированная точность позиции навигации ≤ 0, 5 миллилитра
Производительность приложений AHRS Точность направления ≤ 0, 5 миллилитра
Точность наклона и проката ≤0,2 миллилитра
Характеристики Потребление энергии < 30 Вт
Размеры 193×169×160
Вес < 6 кг
Температура  -40°C~60°C
Шок 15 г, половинная синусная волна 11 мс
Входное напряжение DC24V ((± 25%)
Охлаждение Проведение к креплению
Вибрация 20~2000 Гц,60,06 грамма
MTBF >20000 часов
