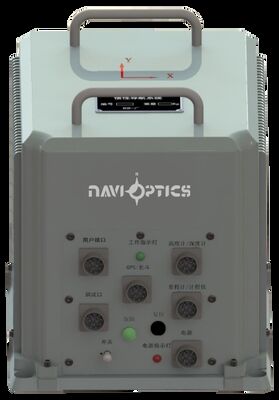

Качество Модель FG-980S Высокоточная Инерциальная навигационная система из оптических волокон с быстрым временем выравнивания и небольшими размерами завод

Модель FG-980S Высокоточная Инерциальная навигационная система из оптических волокон с быстрым временем выравнивания и небольшими размерами

Name: Модель FG-980S Высокоточная Инерциальная навигационная система из оптических волокон с быстрым временем выравнивания и небольшими размерами
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: ФГ-980С
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: ФГ-980С

Место происхождения: Китай

Сертификация: CCS

Минимальное количество заказа: 1 набор

Возможность поставки: 30 наборов в месяц

Срок поставки: 5-8 дней работы

Условия оплаты: L/C,T/T

Стандартная упаковка: Коробка Кортон

FG-980S.pdf

PDF

Резюме продукта

Модель FG-980S: Высокоточная оптоволоконная ИНС с ошибкой курса <0,1°, быстрое выравнивание за 1,5 минуты, среднее время безотказной работы 55 000 часов. Компактная конструкция с низким энергопотреблением и встроенной ГНСС для БПЛА и авиации. Сертифицированная надежность (удар 15 г, MIL-STD-1553B).

Атрибуты продукта

Выделить

блок imu 0.8nmile/h инерциальный измеряя

,

инерциальная навигационная система imu 0.8nmile/h

,

инерциальная навигационная система 0.8m/s

Позиция:

инерционная скорость 0,8 мили/ч

Скорость:

0,8 м/с инерционный

Ролл и питч:

0,05° инерционный

Заголовок:

0,07° инерционный

Выровнять время:

1,5 минуты быстро

Угловая скорость:

±400°/с

ускорение:

±15 г

Шок:

15 г при 11 мс, полусинусоидальный

Вибрация:

0,04 г²/Гц

среднее время безотказной работы:

55000 часов

Описание продукта

Модель FG-980S Высокоточная система инерциальной навигации из оптических волокон

Инерциальная навигационная система FG-980S обладает исключительной точностью с погрешностью курса менее 0,1°.Эта передовая система включает в себя встроенный приемник GNSS и использует три высокоточных одноосевых миниатюрных фиброоптических гироскопов с закрытым контуром (FOG) вместе с кварцевыми акселерометрами.

Разработанная с компактными габаритами, легкой конструкцией и низким энергопотреблением, эта система служит идеальным навигационным решением или источником информации для БПЛА, вертолетов,самолеты общей авиации, и аналогичные приложения.

Ключевые особенности

Предоставляет самостоятельную, богатую, непрерывную и точную навигационную информацию
Компактный размер, легкий дизайн и низкое потребление энергии
Интегрированная технология спутниковой навигации

Заявления

Беспилотные летательные аппараты (БЛА)
Вертолеты
Самолеты общей авиации
Сопутствующие аэрокосмические приложения

Структурные измерения

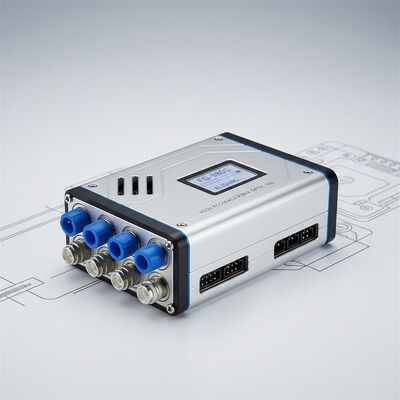

Модель FG-980S Высокоточная Инерциальная навигационная система из оптических волокон с быстрым временем выравнивания и небольшими размерами 0

Технические спецификации

Время выравнивания	10 минут. Быстро: 5 мин.
Точность	Положение:Инерциальный: 1 нм/ч, интегрированный: 20 м Скорость:Инерциальный: 1 м/с, интегрированный: 0,8 м/с Отношение (1σ):Инерциальный: 0,02°, интегрированный: 0,01° Заголовок (1σ):Инерциальный: 0,1°, интегрированный: 0,08°
Динамический диапазон	Угловая скорость:± 400°/с Ускорение:± 15 г
Требования к эксплуатации	Температура:Работа: от -45 до +70°С, Хранение: от -55 до +85°С Шок:Полусинусоид: 15 г, 11 мс Вибрация:0.04g2/Hz
MTBF	50,000 часов
Электрическое питание/потребление	28 ВДС / 30 Вт
Интерфейс	MIL-STD-1553B / ARINC-429 / RS-422
Размер	Устройство навигации: 238 мм * 188 мм * 190 мм Максимальный размер: 254 мм * 188 мм * 190 мм
Вес	7.1кг (без приемной антенны)
