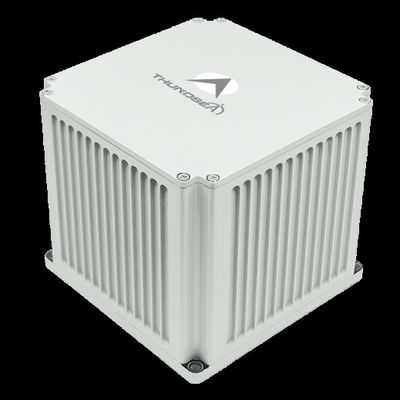

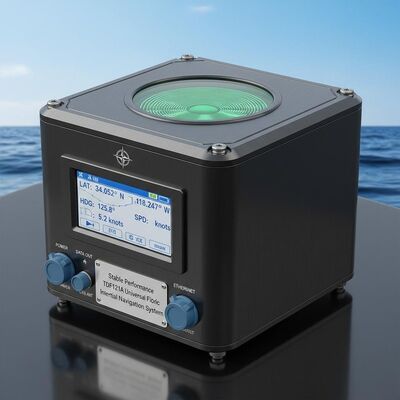

Качество Устойчивая производительность высокая надежность TDF121A Универсальная морская система инерциальной навигации с оптическими волокнами завод

Устойчивая производительность высокая надежность TDF121A Универсальная морская система инерциальной навигации с оптическими волокнами

Name: Устойчивая производительность высокая надежность TDF121A Универсальная морская система инерциальной навигации с оптическими волокнами
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF121A
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDF121A

Место происхождения: Китай

Сертификация: CCS

Минимальное количество заказа: Один набор

Условия оплаты: L/C,T/T

Стандартная упаковка: Картонная коробка

TDF121A.pdf

PDF

Резюме продукта

Морская оптоволоконная ИНС TDF121A обеспечивает высокую надежность благодаря смещению гироскопа 0,003°/час, допустимому ускорению 25g и наработке на отказ более 20 000 часов. Имеет интерфейсы Ethernet/RS422, поддерживает интеграцию инерциальной системы/GNSS/DVL для USV/UUV в экстремальных условиях.

Атрибуты продукта

Выделить

Морская инерциальная навигационная система с оптическим волокном

,

универсальная инерциальная навигационная система с гарантией

,

Система инерциальной навигации высокой надежности

Описание продукта

TDF121A Универсальная морская система инерциальной навигации из оптических волокон

Высокая надежность морской инерциальной навигационной системы с стабильной производительностью для требовательных морских приложений.

Обзор продукции

Эта универсальная морская лазерная инерциальная навигационная система (INS) включает в себя лазерные гироскопы и акселерометры кварцевого изгиба в качестве основных устройств.Использование системы инерциальной навигации с высокоскоростным программным обеспечением для внутренней навигацииСистема поддерживает несколько режимов работы, включая чисто инерциальную навигацию, инерциальную/спутниковую навигацию,и инерциальной/скоростной интегрированной навигации.

Заявления

Идеально подходит для небольших и средних беспилотных надводных судов (USV), беспилотных подводных транспортных средств (UUV), подводного управляемого оружия и платформ, работающих в сложных условиях с высокой скоростью,широкие температурные колебания, и сильные вибрации.

Ключевые особенности

Способность к выравниванию и инициализации при закреплении или при постоянной скорости навигации в прямой линии
Стабильная производительность и высокая надежность
Функции обнаружения неисправностей системы и сигнализации
Интерфейсы цифрового вывода, включая серийные порты Ethernet и RS422

Технические спецификации

Параметр	Спецификация
Тип	TDF121A
Повторяемость уклонения акселерометра	≤ 10 мкг
Точность фактора шкалы акселерометра	≤ 10 ppm
Повторяемость гиробиаса	00,003°/ч ~ 0,001°/ч
Точность гиромасштабного фактора	≤ 20 ppm
Случайная прогулка	≤ 0,0006°/√hr,1σ
Угловая скорость	≥±400°/сек
Угловое ускорение	100000°/сек2
Ускорение	> 25 г
Угловое отношение	Любая ориентация
Точность скорости	≤ 1,20kn
Время запуска	≤ 10 секунд
Вход/выход	3 RS422 полнодуплексные серийные порты, 1 100M Ethernet порт
Время выравнивания	≤ 30 мин
Точность положения (чистая инерция)	≤ 1 нм/4 ч
Точность положения (комбинация инерции/DVL)	≤ 0,2%D
Точность курса (AHRS)	≤ 0,03°sec ((L)
Точность наклона и проката	≤ 0,02°
Потребление энергии	< 18 Вт
Размеры	250220160 мм
Вес	< 9 кг
Операционная температура	-40°C~60°C
Устойчивость к ударам	15 г, полусинусная волна 11 мс.
Входное напряжение	DC24V ((± 25%)
Способ охлаждения	Проведение к креплению
Сопротивление вибрации	20~2000 Гц, 6,06 г
MTBF	>20000 часов
