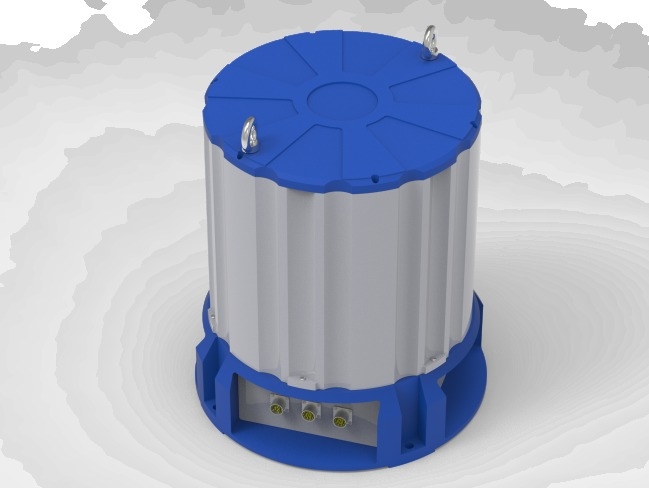

Модель DINS-200 Высокоточная одноосевая вращающаяся лазерная гироскопия инерциальной навигационной системы
Введение
Система инерциальной навигации DINS-200 с одноосновым вращающимся лазерным гироскопом представляет собой высокопроизводительное инерциальное навигационное и измерительное оборудование.DINS-200 использует высокоточный лазерный гироскоп и кварцевый гибкий акселерометр, и производительность системы значительно улучшается благодаря высокоточной калибровке ошибок,Технология компенсации температуры и одноосевая вращающаяся онлайн-самокалибровка и технология самокомпенсации ошибок- Электромагнитная защита, тепловой баланс, вибрационный режим,в системе применяется конструкция уплотнения и строгая технология производства для обеспечения отличной экологической адаптации.
Особенности
* Высокоточный двухчастотный механически дитерный лазерный гироскоп.
* Онлайн-самокалибровка и самокомпенсация ошибок одноосевого вращения.
* Противопорушающее саморазвертывание при движении.
* Вводный интерфейс богат,которая поддерживает систему спутниковой навигации с доступом к справочной информации/одометр/доплеровский журнал/электромагнитный журнал/высокомер/ультракороткую базовую подводную акустическую систему позиционирования.
* Существуют различные режимы работы, и режим чистой инерции/амортизации/интегрированной навигации может быть выбран автоматически или вручную в соответствии с внешней справочной информацией.
* Отличная адаптивность к окружающей среде.
* Военный стандарт.
Применение
Высокоточная судоходная навигация
Навигация и позиционирование подводных беспилотных подводных судов
Позиционирование и ориентация геодезической артиллерийской машины
Позиционирование и ориентация ракеты-носителя
Высокоточные измерения настроения
Электрические характеристики
Силовое питание: 28 ВДС ((18 36 ВДС), < 100 Вт
Коммуникация:конфигурируемые серийные порты (921600), порт Ethernet, 2 интерфейса шины CAN, интерфейс Ethernet, 1 интерфейс PPS, интерфейс импульса километра, максимальная частота вывода 1000 Hz.
Рабочая среда
Операционная/хранилищная температура: -40°C~+60°C/-55°C~+80°C
Вибрация:1g Sine@S~50Hz Нормальная работа/без повреждений при ударе:30g@6ms/50g@11ms
Физические характеристики
Размер:φ480mmx520mm (диаметр×высота)
Масса: ≤ 62 кг (без буферной основы)
Диапазон измерений
Ангулаrскорость:±400°/с
Ускорение: ± 15 г
|
Раздел (RMS)
|
Чистая инерция
|
≤60 arcsec
|
|
|
Снижение/комбинация
|
≤30 arcsec
|
|
Прокат (RMS)
|
Чистая инерция
|
≤30 arcsec
|
|
|
Снижение/комбинация
|
≤15arcsec
|
|
Должность ((CEP)
|
Чистая инерция
|
≤2 нм/48 ч.
|
|
|
Направленная комбинация
|
≤2 м
|
|
|
Снижение давления допплером
|
≤1 нм/48 ч
|
|
|
Электромагнитный амортизатор
|
≤1,5 нм/48 ч.
|
|
|
Комбинация одометров
|
≤0.15%0D
|
|
Скорость ((RMS)
|
Чистая инерция
|
≤00,6 м/с
|
|
|
Снижение
|
≤0.2 м/с
|
|
|
Объединенные
|
≤0.1 м/с
|
|
Время запуска
|
Морская пристань
|
≤12 часов
|
|
|
Морская морская
|
≤12 часов с GNSS
|
|
|
Статика на суше
|
≤7 минут
|
|
|
Путешествия на суше
|
≤15 мин при ОД
|
|
Высота (RMS)
|
|
20,5 см или 2,5%
|
