Качество Высоконадежная универсальная морская инерциальная навигационная система с оптическими волокнами для беспилотных и беспилотных судов завод

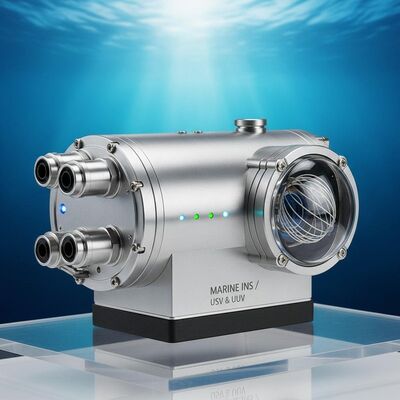

Высоконадежная универсальная морская инерциальная навигационная система с оптическими волокнами для беспилотных и беспилотных судов

Name: Высоконадежная универсальная морская инерциальная навигационная система с оптическими волокнами для беспилотных и беспилотных судов
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF71A
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDF71A

Место происхождения: Китай

Сертификация: CCS

Минимальное количество заказа: Один набор

Условия оплаты: L/C,T/T

Стандартная упаковка: Картонная коробка

TDF71A.pdf

PDF

Резюме продукта

Морская оптоволоконная ИНС TDF71A обеспечивает высокую надежность благодаря смещению гироскопа 0,01°/ч, точности позиционирования ≤2 нм/ч и наработке на отказ более 20 000 часов. Имеет компактный дизайн, низкое энергопотребление и несколько режимов навигации для USV/UUV в экстремальных условиях.

Атрибуты продукта

Выделить

морская волоконно-оптическая навигационная система

,

универсальная инерциальная навигационная система

,

Система инерциальной навигации высокой надежности

Описание продукта

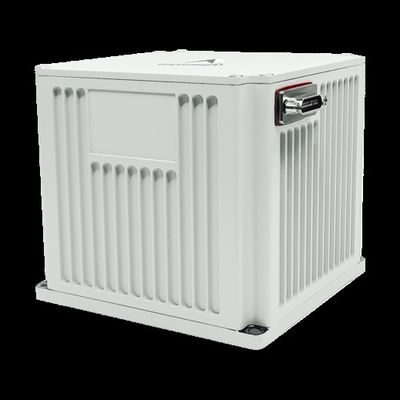

Модель высокой надежности TDF71A Универсальная морская система инерциальной навигации из оптических волокон

Эта универсальная морская лазерная инерциальная навигационная система (INS) имеет лазерные гироскопы и кварцевые акселерометры изгиба в качестве основных компонентов.Принятие структуры инерциальной навигационной системы с застежкой, он включает в себя передовое навигационное программное обеспечение, которое работает на высоких скоростях внутри, чтобы передавать навигационные данные в режиме реального времени.

Сфера применения

Подходит для небольших и средних беспилотных надводных судов (USV), беспилотных подводных транспортных средств (UUV), подводного управляемого оружия,и другие платформы, работающие в сложных условиях с высокой скоростью, широкие температурные колебания и сильные вибрации.

Ключевые характеристики

Способность к выравниванию и инициализации при закреплении или при постоянной скорости навигации в прямой линии
Стабильная производительность и высокая надежность
Особенности системы обнаружения неисправностей и сигнализации
Оборудованы цифровыми выходной интерфейсами, включая серийные порты Ethernet и RS422

Технические спецификации

Параметр	Спецификация
Тип	TDF71A
Повторяемость уклонения акселерометра	≤ 20 мкг
Точность фактора шкалы акселерометра	≤ 20 ppm
Повторяемость гиробиаса	00,01°/ч ~ 0,005°/ч
Точность гиромасштабного фактора	≤ 20 ppm
Гиро случайная ходьба	≤ 0,003°/√hr,1σ
Угловая скорость	≥±400°/сек
Угловое ускорение	100000°/сек2
Ускорение	> 25 г
Угловое отношение	Любая ориентация
Точность скорости	≤1,8kn
Время запуска	≤ 10 секунд
Интерфейсы ввода/вывода	3 RS422 полнодуплексные серийные порты, 1 100M Ethernet порт
Время выравнивания	≤15 мин
Точность положения (чистая инерция)	≤ 2 нм/1 ч
Точность положения (комбинация инерции/DVL)	≤ 0,4%D
Точность курса (AHRS)	≤0,1°sec ((L)
Точность наклона и проката	≤ 0,02°
Потребление энергии	< 15 Вт
Размеры	130130110 мм
Вес	< 2,2 кг
Операционная температура	-40°C~60°C
Устойчивость к ударам	15 г, полусинусная волна 11 мс.
Входное напряжение	DC24V ((± 25%)
Способ охлаждения	Проведение к креплению
Сопротивление вибрации	20~2000 Гц, 6,06 г
MTBF	>20000 часов

Режимы работы

Линейка продуктов предлагает несколько режимов работы, включая самостоятельную инерциальную навигацию, инерциальную/спутниковую интегрированную навигацию,и инерциальной/скоростной интегрированной навигации для обеспечения комплексных навигационных параметров для различных типов морских судов.
