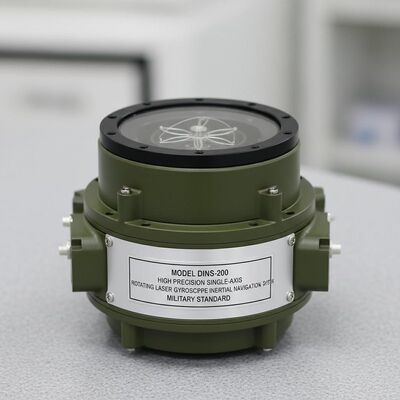

Качество Модель DINS-200 Высокоточная одноосевая вращающаяся лазерная гироскопа инерциальная навигационная система с военным стандартом завод

Модель DINS-200 Высокоточная одноосевая вращающаяся лазерная гироскопа инерциальная навигационная система с военным стандартом

Name: Модель DINS-200 Высокоточная одноосевая вращающаяся лазерная гироскопа инерциальная навигационная система с военным стандартом
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: DINS-200
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: DINS-200

Место происхождения: Китай

Сертификация: CCS

Минимальное количество заказа: Один набор

Условия оплаты: T/T

Стандартная упаковка: Картонная коробка

DINS-200.pdf

PDF

Резюме продукта

Высокоточный одноосный вращающийся лазерный гироскоп DINS-200 INS обеспечивает точность курса до 30 угловых секунд, поддерживает интеграцию нескольких датчиков (GNSS/одометр) и имеет функцию онлайн-самокалибровки. Прочность военного уровня для кораблей, БПЛА и ракет-носителей.

Атрибуты продукта

Выделить

одноосный вращающийся лазерный гироскоп

,

Система высокоточной инерциальной навигации

,

вращающийся лазерный гироскоп с гарантией

Описание продукта

Модель DINS-200 Высокоточная одноосевая вращающаяся лазерная гироскопия инерциальной навигационной системы

Обзор продукции

Система инерциальной навигации DINS-200 с одноосновым вращающимся лазерным гироскопом представляет собой высокопроизводительное инерциальное навигационное и измерительное оборудование.Создан с помощью высокоточного лазерного гироскопа и гибкого акселерометра., эта система обеспечивает исключительную производительность благодаря сложной калибровке ошибок, компенсации температуры,и одноосевой вращающейся онлайн самокалибровки с возможностью самокомпенсации ошибок.

Имеет электромагнитную защиту, оптимизацию теплового баланса, вибрационный режим, герметичность и строгие производственные стандарты.DINS-200 обеспечивает исключительную адаптивность к окружающей среде для требовательных приложений.

Ключевые особенности

Высокоточный двухчастотный механически дитерный лазерный гироскоп
Онлайн-самокалибровка и самокомпенсация ошибок посредством одноосевого вращения
Способность к саморазвертыванию при движении против помех
Всеобъемлющий интерфейс ввода, поддерживающий спутниковые навигационные системы, одометр, доплеровский журнал, электромагнитный журнал, альтиметр и ультракороткие подводные системы акустического позиционирования базовой линии
Многократные режимы работы с автоматическим или ручным выбором чистой инерции, амортизации или интегрированной навигации на основе внешней справочной информации
Отличная адаптивность к окружающей среде
Соответствие военным стандартам

Заявления

Высокоточная судоходная навигация
Навигация и позиционирование подводных беспилотных подводных лодок
Позиционирование и ориентация артиллерийских геодезических машин
Позиционирование и ориентация ракетных ракетных установок
Высокоточные измерения положения

Технические спецификации

Электрические характеристики

Силовое питание: 28VDC (18-36VDC), <100W
Коммуникация: настраиваемые серийные порты (921600), порт Ethernet, 2 интерфейса CAN-автобусов, 1 интерфейс PPS, интерфейс импульсов километров
Максимальная частота выхода: 1000 Гц

Рабочая среда

Температура работы/хранения: от -40°C до +60°C / от -55°C до +80°C
Вибрация: 1 г синус @ 5-50 Гц
Ударная стойкость: нормальная работа/без повреждений до 30g@6ms / 50g@11ms

Физические характеристики

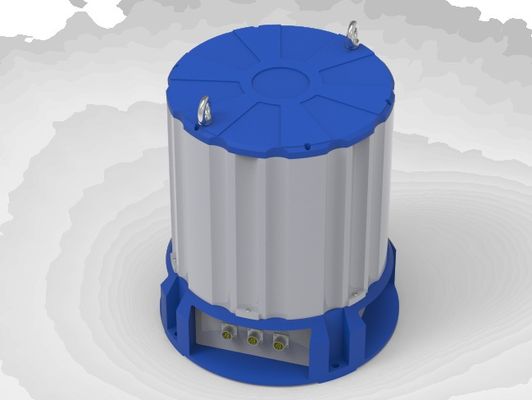

Размер: φ480mm * 520mm (диаметр * высота)
Масса: ≤ 62 кг (без буферной основы)

Диапазон измерений

Угловая скорость: ±400°/с
Ускорение: ±15 г

Спецификации производительности

Параметр	Режим	Спецификация
Направление (RMS)	Чистая инерция	≤ 60 дуговой секунды
Направление (RMS)	Снижение давления/комбинация	≤ 30 дуговой секунды
Пропаж проката (RMS)	Чистая инерция	≤ 30 дуговой секунды
Пропаж проката (RMS)	Снижение давления/комбинация	≤ 15 арксекунд
Положение (CEP)	Чистая инерция	≤ 2 нм/48 ч
	Направленная комбинация	≤ 2 м
	Приглушение допплеромера	≤ 1 нм/48 ч
	Электромагнитный амортизатор	≤ 1,5 нм/48 ч
	Комбинация одометров	≤ 0,15% ОД
Скорость (RMS)	Чистая инерция	≤ 0,6 м/с
	Снижение	≤ 0,2 м/с
	Объединенные	≤ 0,1 м/с
Время запуска	Морская Марина	≤ 12 ч
	Морские оффшоры	≤ 12 часов с GNSS
	Статика наземного базирования	≤7 мин
	Путешествия по суше	≤15 мин при ОД
Подъем (RMS)		20,5 см или 2,5%
