Подробная информация о продукте:
|
| Повторяемость предвзятости месяцев: | ≤ 50 мкг | Месяцы Точность фактора шкалы: | ≤500ppm |
|---|---|---|---|
| Косая повторимость: | ≤ 0,3°/ч | Точность фактора масштаба: | ≤500ppm |
| Случайная прогулка: | ≤ 0,01°/√hr | Вибрация: | 20~2000 Гц,60,06 грамма |
| MTBF: | >20000 часов |

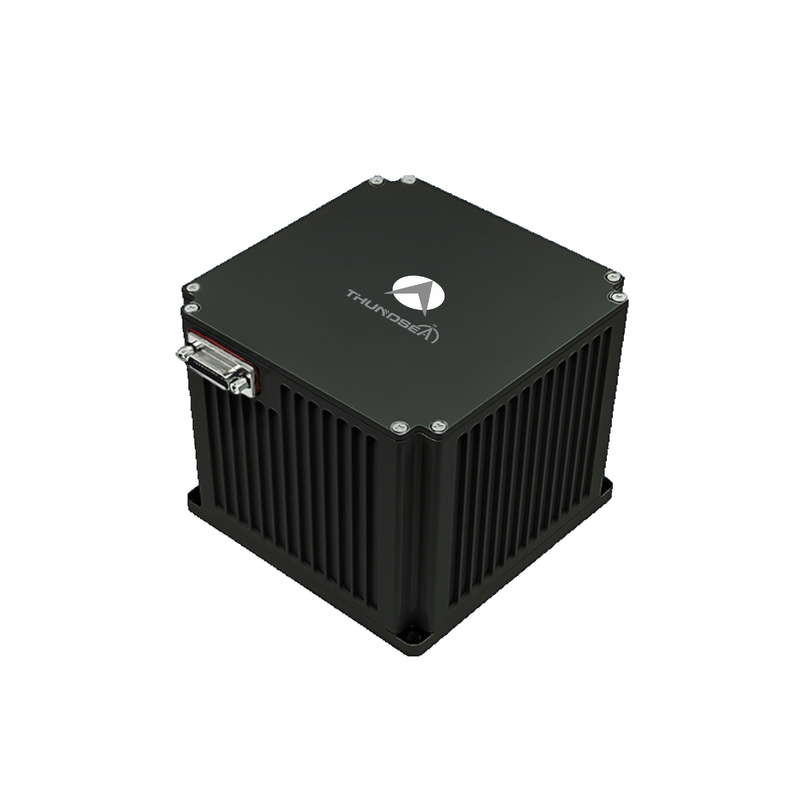

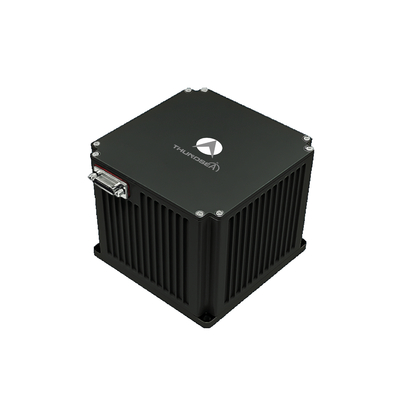

Авиационная навигация TDF61A Воздушная оптическая гиро-инерциальная навигация
1 Введение
Воздушная оптическая гироинерциальная навигационная система (INS) использует оптические гироскопы и кварцевые акселерометры в качестве основных компонентов для обнаружения,Работают либо с помощью связки или дитер-модулируемой инерциальной навигационной архитектуры Высокоскоростное встроенное навигационное программное обеспечение обрабатывает данные датчиков в режиме реального времени для обеспечения непрерывного позиционирования и ориентации.Эта серия продуктов включает в себя многоисточники навигационных входов, включая спутниковые сигналы (GNSS), небесные наблюдения, барометрическая альтиметрия, радионавигационные аппараты и визуальная одометрия на основе конкретных конфигураций миссии.Он предлагает гибкость работы с помощью выбираемых режимов, начиная от самостоятельной инерциальной навигации до адаптивного мультисенсорного синтеза., предоставляя всеобъемлющие состояния платформы (положение, скорость, положение) в динамической среде.
2Области применения
Подходит для беспилотных летательных аппаратов с фиксированным крылом, беспилотных летательных аппаратов с вращающимся крылом и специализированных летательных аппаратов.
3ПроизводительностьВХарактеристики
Способен выстраиваться на наземных вибрирующих платформах и выстраиваться во время полета.
Поддерживает переключение между самовыровнением, выровнением движущейся базы и выровнением передачи на основе потребностей клиента.
Поддерживает мультисенсорный синтез, включающий спутниковые, небесные, высотомеры, радио и визуальные навигационные данные.
Оборудована системами обнаружения неисправностей и сигнализации.
4 Основные параметры
| Тип | TDF61A | ||
| Ускоритель | Повторяемость предвзятости месяцев | ≤ 50 мкг | |
| Месяцы Точность фактора шкалы | ≤ 500 ppm | ||
| Гиро | Повторяемость предвзятости | ≤ 0,3°/ч | |
| Точность фактора масштаба | ≤ 500 ppm | ||
| Случайная прогулка | ≤ 0,01°/√hr | ||
| Особенности | Точность позиции | Чистая инерция | ≤ 4 нм/1 ч |
| Инерциальная навигационная спутниковая комбинация | Лучше, чем точность спутника. | ||
| Точность скорости | Чистая инерция | ≤ 3,0 м/с | |
| Инерциальная навигационная спутниковая комбинация | ≤ 0,2 м/с | ||
| Угловая скорость | ≥±400°/сек | ||
| Угловое ускорение | 100000°/сек2 | ||
| Ускорение | > 25 г | ||
| Угловое отношение | Любая ориентация | ||
| Время выравнивания | ≤5 мин | ||
| Вход/выход | 3 RS422 полнодуплексные серийные порты, 1 100M Ethernet порт | ||
| Время выравнивания | Время | <5 мин | |
| Производительность приложений AHRS | Точность направления | Чистая инерция | ≤ 0,4°sec ((L) |
| Комбинация спутниковой навигации | ≤0,2°sec ((L) | ||
| Точность наклона и проката | Чистая инерция | ≤ 0,08° | |
| Комбинация спутниковой навигации | ≤ 0,03° | ||
| Характеристики | Потребление энергии | < 15 Вт | |
| Размеры | 110×110×100 | ||
| Вес | < 1,7 кг | ||
| Температура | -40°C~60°C | ||
| Шок | 15 г, половинная синусная волна 11 мс | ||
| Входное напряжение | DC24V ((± 25%) | ||
| охлаждение | Проведение к креплению | ||
| Вибрация | 20~2000 Гц,60,06 грамма | ||
| MTBF | >20000 часов | ||
