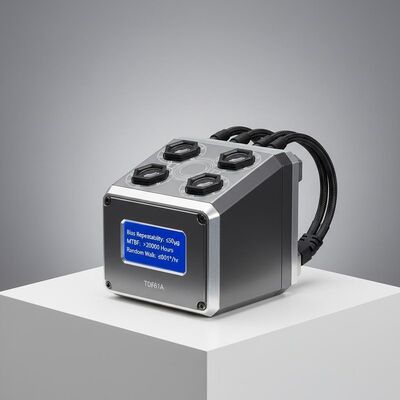

Качество TDF61A Воздушная оптическая гироинерциальная навигационная система с повторяемостью предвзятости ≤50μg, >20000 часов MTBF и ≤0,01°/√hr случайной ходьбой для авиационной навигации завод

TDF61A Воздушная оптическая гироинерциальная навигационная система с повторяемостью предвзятости ≤50μg, >20000 часов MTBF и ≤0,01°/√hr случайной ходьбой для авиационной навигации

Name: TDF61A Воздушная оптическая гироинерциальная навигационная система с повторяемостью предвзятости ≤50μg, >20000 часов MTBF и ≤0,01°/√hr случайной ходьбой для авиационной навигации
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61A
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDF61A

Место происхождения: Китай

Сертификация: CCS

Минимальное количество заказа: Один набор

Возможность поставки: 10 комплектов в месяц

Срок поставки: 5-8 рабочих дней

Условия оплаты: L/C,T/T

Стандартная упаковка: Картонная коробка

TDF61A Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Резюме продукта

Бортовой оптический гироскоп TDF61A INS обеспечивает точность позиционирования ≤4 нм/ч благодаря объединению нескольких датчиков. Обеспечивает среднее время безотказной работы более 20 000 часов, работу при температуре от -40°C до 60°C и поддерживает выравнивание на земле/в полете для БПЛА с неподвижным/винтокрылым крылом.

Атрибуты продукта

Выделить

система инерциальной навигации авиация

,

Воздушная оптическая гироинерциальная навигация

Повторяемость предвзятости месяцев:

≤ 50 мкг

Месяцы Точность фактора шкалы:

≤500ppm

Предвзятость повторяемость:

≤ 0,3°/ч

Точность фактора масштаба:

≤500ppm

Случайная прогулка:

≤ 0,01°/√hr

Вибрация:

20 ~ 2000 Гц, 6,06 г

среднее время безотказной работы:

>20000 часов

Описание продукта

Авиационная навигация TDF61A Воздушная оптическая гироинерциальная навигация

В воздушной оптической гироинерциальной навигационной системе TDF61A используются оптические гироскопы и акселерометры из кварца в качестве основных компонентов детектора.работающие в режиме связывания или дитер-модулируемой навигационной архитектурыВысокоскоростное встроенное программное обеспечение обрабатывает данные датчиков в режиме реального времени для обеспечения непрерывного позиционирования и ориентации.Эта система интегрирует несколько источников навигации, включая спутниковые сигналы GNSS, небесные наблюдения, барометрическая альтиметрия, радионавигационные аппараты и визуальная одометрия на основе требований миссии.

Области применения

Подходит для беспилотных летательных аппаратов с фиксированным крылом, беспилотных летательных аппаратов с вращающимся крылом и специализированных летательных аппаратов.

Характеристики производительности

Способность к выравниванию на наземных вибрирующих платформах и выравниванию во время полета
Поддерживает переключение между самовыровнением, выровнением движущейся базы и выровнением переноса
Мультисенсорный синтез, включающий спутниковые, небесные, высотомеры, радио и визуальные навигационные данные
Функции обнаружения неисправностей системы и сигнализации

Технические спецификации

Тип
Модель	TDF61A
Ускоритель
Повторяемость предвзятости	≤ 50 мкг
Точность фактора масштаба	≤ 500 ppm
Гиро
Повторяемость предвзятости	≤ 0,3°/ч
Точность фактора масштаба	≤ 500 ppm
Случайная прогулка	≤ 0,01°/√hr
Навигационная производительность
Точность положения (чистая инерция)	≤ 4 нм/1 ч
Точность позиции (INS/GNSS)	Лучше, чем точность спутника.
Точность скорости (чистая инерция)	≤ 3,0 м/с
Точность скорости (INS/GNSS)	≤ 0,2 м/с
Динамический диапазон
Угловая скорость	≥±400°/сек
Угловое ускорение	100000°/сек2
Ускорение	> 25 г
Угловое отношение	Любая ориентация
Производительность AHRS
Точность курса (чистая инерция)	≤ 0,4°sec ((L)
Точность курса (INS/GNSS)	≤0,2°sec ((L)
Точность наклона и проката (чистая инерция)	≤ 0,08°
Точность наклона и проката (INS/GNSS)	≤ 0,03°
Физические характеристики
Потребление энергии	< 15 Вт
Размеры	110110100 мм
Вес	< 1,7 кг
Операционная температура	-40°C до +60°C
Устойчивость к ударам	15 г, полусинусная волна 11 мс.
Вибрация	20-2000 Гц, 6,06 г
Входное напряжение	DC24V ((± 25%)
Способ охлаждения	Проведение к креплению
MTBF	>20 000 часов
Интерфейсы
Вход/выход	3 RS422 полнодуплексные серийные порты, 1 100M Ethernet порт
Сравнение
Время выравнивания	≤ 5 минут
