Высокоточный кольцевой лазерный гироскоп TDLG90S с стабильностью 0,002°/h и широким диапазоном динамики

Name: Высокоточный кольцевой лазерный гироскоп TDLG90S с стабильностью 0,002°/h и широким диапазоном динамики
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG90S
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDLG90S

Место происхождения: Китай

Сертификация: CCS

Минимальное количество заказа: Один набор

Возможность поставки: 30 комплектов в месяц

Срок поставки: 15 дней

Стандартная упаковка: Картонная коробка

TDLG90S Ring Laser Gyroscope.pdf

PDF

Резюме продукта

Высокоточный кольцевой лазерный гироскоп TDLG90S: имеет сверхнизкую стабильность смещения (0,002°/ч), ARW (0,0004°/√ч) и погрешность масштабного коэффициента (≤2 ppm). Сертифицирован для аэрокосмической, морской и наземной навигации. Компактная (2 кг), прочная конструкция с широким динамическим диапазоном (±400°/с) и полосой пропускания >200 Гц.

Атрибуты продукта

Выделить

Высокоточный кольцевой лазерный гироскоп

,

волчок лазера кольца

Стабильность предвзятости (1σ):

00,004°/ч ~ 0,002°/ч

Нулевая повторяемость предвзятости (1σ):

00,002°/ч ~ 0,001°/ч

ARW ((Угловой случайный ход:

0.0007°/√hr~0.0004°/√hr

Ошибка коэффициента масштаба (1σ):

≤2ppm

Динамический диапазон:

≥±400°/с

Пропускная способность:

> 200 Гц

Масса:

2 кг

Размеры:

151 мм × 126 мм × 57 мм

Описание продукта

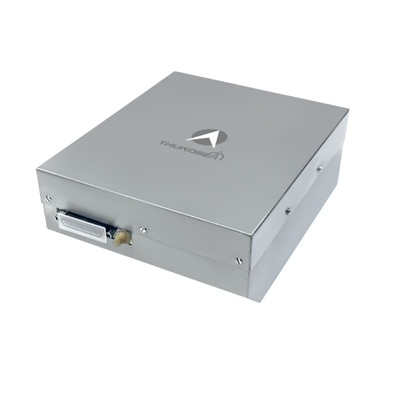

Высокоточный кольцевой лазерный гироскоп TDLG90S

Кольцевой лазерный гироскоп TDLG90S работает по принципу эффекта Саньяка, используя интерференционную разность фаз между лазерными лучами, направленными по часовой стрелке и против часовой стрелки, внутри закрытой резонансной полости для точного измерения угловых приращений. Этот гироскоп отличается высокой степенью интеграции, исключительной надежностью, высокой адаптируемостью к окружающей среде и стабильными эксплуатационными характеристиками, что делает его основным датчиком в высокоточных инерциальных навигационных системах.

Приложения

Сертифицирован для интеграции с инерциальными навигационными системами (INS) и системами определения курса ориентации (AHRS) в:

Аэрокосмические платформы (космические корабли/самолеты/спутники)
Морские системы (надводные суда/погружающиеся аппараты)
Модули наземной навигации (автомобильная техника)

Ключевые характеристики

Интегрированный световой путь и схема схемы с простой структурой для легкой установки
Компактный размер, легкая конструкция и контролируемое энергопотребление.
Высокая надежность с превосходной устойчивостью к ударам и вибрации.
Высокая адаптируемость к окружающей среде и стабильные эксплуатационные характеристики.
Широкая полоса динамического отклика с цифровым выходным сигналом

Технические характеристики

Параметр производительности	Спецификация
Стабильность смещения (1σ)	0,004°/ч ~ 0,002°/ч
Повторяемость нулевого смещения (1σ)	0,002°/ч ~ 0,001°/ч
Угловое случайное блуждание (ARW)	0,0007°/√ч ~ 0,0004°/√ч
Ошибка масштабного коэффициента (1σ)	≤ 2 частей на миллион
Динамический диапазон	≥ ±400°/с
Пропускная способность	> 200 Гц
Время включения	< 5 с
Формат выходного сигнала	ТТЛ
Встроенное самотестирование	Да
Скорость обновления выходного сигнала	1 Гц
Скорость передачи выходного сигнала	115200
Вибрационный шок	75g, полусинусоида, 6 мс
Рабочая температура	-40℃ ~ +70℃
Температура хранения	-55℃ ~ +85℃
Источник питания	±15 В, ± 5 В
Разъем (25 контактов)	J30JM-37ZKP36
Потребляемая мощность	≤ 3 Вт
Наработка на отказ (согласно MIL-HDBK-217-F)	> 10 000 часов
Масса	2 кг
Размеры	151 мм * 126 мм * 57 мм

Тэги

3-осевой инерциальный гироскоп

Цифровой одноосевой гироскоп

оптический гироскоп
