Качество Высокоточный кольцевой лазерный гироскоп TDLG90S с стабильностью 0,002°/h и широким диапазоном динамики завод

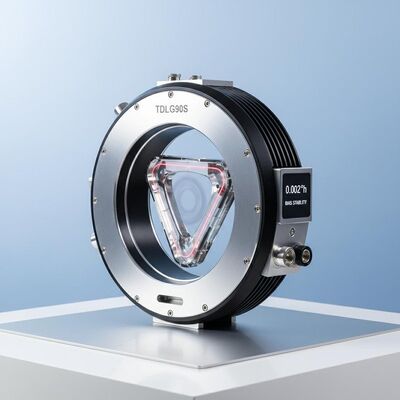

Высокоточный кольцевой лазерный гироскоп TDLG90S с стабильностью 0,002°/h и широким диапазоном динамики

Name: Высокоточный кольцевой лазерный гироскоп TDLG90S с стабильностью 0,002°/h и широким диапазоном динамики
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG90S
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDLG90S

Место происхождения: Китай

Сертификация: CCS

Минимальное количество заказа: Один набор

Возможность поставки: 30 комплектов в месяц

Срок поставки: 15 дней

Стандартная упаковка: Картонная коробка

TDLG90S Ring Laser Gyroscope.pdf

PDF

Резюме продукта

Высокоточный кольцевой лазерный гироскоп TDLG90S: имеет сверхнизкую стабильность смещения (0,002°/ч), ARW (0,0004°/√ч) и погрешность масштабного коэффициента (≤2 ppm). Сертифицирован для аэрокосмической, морской и наземной навигации. Компактная (2 кг), прочная конструкция с широким динамическим диапазоном (±400°/с) и полосой пропускания >200 Гц.

Атрибуты продукта

Выделить

Высокоточный кольцевой лазерный гироскоп

,

волчок лазера кольца

Стабильность предвзятости (1σ):

00,004°/ч ~ 0,002°/ч

Нулевая повторяемость предвзятости (1σ):

00,002°/ч ~ 0,001°/ч

ARW ((Угловой случайный ход:

0.0007°/√hr~0.0004°/√hr

Ошибка коэффициента масштаба (1σ):

≤2ppm

Динамический диапазон:

≥±400°/с

Пропускная способность:

> 200 Гц

Масса:

2 кг

Размеры:

151 мм × 126 мм × 57 мм

Описание продукта

Высокоточный лазерный гироскоп TDLG90S

Кольцевой лазерный гироскоп TDLG90S работает по принципу эффекта Сагнака,используя интерференционные фазовые различия между лазерными лучами в сторону часовой стрелки и против часовой стрелки в закрытой резонансной полости для точного измерения угловых увеличенийЭтот гироскоп отличается высокой интеграцией, исключительной надежностью, сильной адаптивностью к окружающей среде и стабильной работоспособностью.что делает его основным датчиком в высокоточных инерциальных навигационных системах.

Заявления

Сертифицирован для интеграции с инерционными навигационными системами (INS) и системами отсчета курса наклона (AHRS) на:

Аэрокосмические платформы (космические аппараты/самолеты/спутники)
Морские системы (поверхностные суда/подводные суда)
Наземные навигационные модули (автомобильные/военные транспортные средства)

Ключевые характеристики

Интегрированный световой путь и схема с простой структурой для простой установки
Компактный размер, легкая конструкция и управляемое потребление энергии
Высокая надежность с отличной устойчивостью к ударам и вибрациям
Сильная адаптивность к окружающей среде и стабильная эксплуатационная производительность
Широкая динамическая пропускная способность с цифровым сигналом

Технические спецификации

Параметр производительности	Спецификация
Стабильность предвзятости (1σ)	00,004°/ч ~ 0,002°/ч
Нулевая повторяемость предвзятости (1σ)	00,002°/ч ~ 0,001°/ч
Угловая случайная ходьба (ARW)	00,0007°/√ч ~ 0,0004°/√ч
Ошибка коэффициента масштаба (1σ)	≤ 2 ppm
Динамический диапазон	≥ ± 400°/с
Пропускная способность	> 200 Гц
Включить время	< 5 с
Формат выходного сигнала	TTL
Встроенное самотестирование	Да, да.
Скорость обновления выходного сигнала	1 Гц
Скорость передачи выходного сигнала	115200
Вибрационный удар	75 г, пол синуса, 6 мс.
Рабочая температура	-40°C ~ +70°C
Температура хранения	-55°C ~ +85°C
Электрическое питание	±15В, ±5В
Коннектор (25 булавок)	J30JM-37ZKP36
Потребление энергии	≤ 3 Вт
MTBF (по MIL-HDBK-217-F)	> 10 000 часов
Вес	2 кг
Размеры	151 мм * 126 мм * 57 мм
