Качество Гироскоп оптоволоконного типа TDFG60S с высокой пропускной способностью и компактным дизайном завод

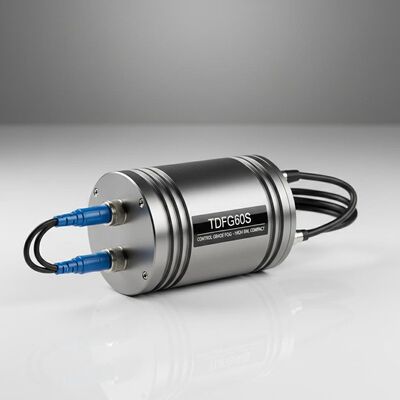

Гироскоп оптоволоконного типа TDFG60S с высокой пропускной способностью и компактным дизайном

Name: Гироскоп оптоволоконного типа TDFG60S с высокой пропускной способностью и компактным дизайном
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG60S
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDFG60S

Место происхождения: Китай

Сертификация: CCS

Минимальное количество заказа: Один набор

Возможность поставки: 30 комплектов в месяц

Срок поставки: 15 дней

Стандартная упаковка: Картонная коробка

TDFG60S Control Grade Fiber Optic Gyroscope.pdf

PDF

Резюме продукта

ВОГ контрольного класса с полосой пропускания >200 Гц, диапазоном ±400°/с, стабильностью смещения <1°/ч. Компактная, легкая, полностью твердотельная конструкция для управляемого оружия, стабилизации и промышленного управления.

Атрибуты продукта

Выделить

Гироскоп высокой пропускной способности

,

Гироскоп оптоволоконного класса управления

Динамический диапазон:

≥±400°/с

Противопоказания в работе:

< 1°/h

Точность ((10 сек):

00,2°/ч до 0,05°/ч

ARW ((Угловой случайный ход:

< 0,01°/√hr,1σ

Вибрационный скрининг:

20~2000Гц, 6,06г

Пропускная способность:

> 200 Гц

Масса:

≤200G

Размеры:

60 мм × 60 мм × 28,5 мм

Описание продукта

Управляющий класс TDFG60S Гироскоп из оптических волокон высокой полосы пропускания

Обзор продукции

Волоконно-оптический гироскоп TDFG60S - это передовой датчик угловой скорости, который использует оптический эффект Сагнак с высокопроизводительной полностью цифровой технологией закрытого цикла.Он предоставляет данные о угловой скорости в режиме реального времени через серийную связь на частотах более 4 кГц. Доступен в одноосной, двуосной и трехосной конфигурациях,с многоосевыми версиями с общим источником света и схемами обработки сигнала для одновременного измерения по ортогональным осям.

Заявления

Идеально подходит для стабилизации и управления оборудованием в управляемом оружии, системах управления положением, тактических ракет, торпед и среднего и высокого класса промышленного оборудования, требующего точного обнаружения движения.

Ключевые особенности

Компактный дизайн с небольшими размерами и легким весом
Возможность мгновенного включения с цифровым выходом для интеграции компьютера
Низкий уровень шума, низкое потребление энергии и экономичная эксплуатация
Конструкция полностью твердого состояния без движущихся частей
Высокая надежность и длительный срок службы

Технические спецификации

Параметр производительности	Спецификация
Динамический диапазон	≥±400°/с
Уклонения в работе	< 1°/h
Точность (10 секунд)	00,2°/ч ~ 0,05°/ч
Угловая случайная ходьба (ARW)	< 0,01°/√hr, 1σ
Проверка вибрации	20~2000 Гц, 6,06 г
Пропускная способность	> 200 Гц
Включить время	Десятки
Формат выходного сигнала	RS-422
Скорость обновления выходного сигнала	500 - 4000 Гц
Выходной сигнал Baud Rate	115200bps ~ 921600bps
Операционная температура	-40°C ~ +70°C
Температура хранения	-55°C ~ +85°C
Силовое питание	5В
Коннектор	J30J-15TJL
Потребление энергии	≤ 3 Вт
MTBF (MIL-HDBK-217-F)	> 150 000 часов
Вес	≤ 200 г
Размеры	60 мм * 60 мм * 28,5 мм
