Качество Высокоточный кольцевой лазерный гироскоп RLG с стабильностью отклонения 0,015°/h и динамическим диапазоном ≥±400°/s завод

Высокоточный кольцевой лазерный гироскоп RLG с стабильностью отклонения 0,015°/h и динамическим диапазоном ≥±400°/s

Name: Высокоточный кольцевой лазерный гироскоп RLG с стабильностью отклонения 0,015°/h и динамическим диапазоном ≥±400°/s
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG70S
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDLG70S

Место происхождения: Китай

Сертификация: CCS

Минимальное количество заказа: Один набор

Возможность поставки: 30 комплектов в месяц

Срок поставки: 15 дней

Стандартная упаковка: Картонная коробка

TDLG70S Ring Laser Gyroscope.pdf

PDF

Резюме продукта

Кольцевой лазерный гироскоп TDLG70S обеспечивает исключительную точность со стабильностью смещения до 0,006°/ч и ARW до 0,0015°/√ч. Имеет широкий динамический диапазон ±400°/с, полосу пропускания >200 Гц, прочную и компактную конструкцию для требовательных аэрокосмических и навигационных приложений.

Атрибуты продукта

Выделить

волчок лазера кольца

,

Высокоточный кольцевой лазерный гироскоп

Стабильность предвзятости (1σ):

0.015°/h~0.006°/h

Нулевая повторяемость предвзятости (1σ):

00,005°/ч ~ 0,003°/ч

ARW ((Угловой случайный ход:

00,003°/√hr ~ 0,0015°/√hr

Ошибка коэффициента масштаба (1σ):

≤5 частей на миллион

Динамический диапазон:

≥±400°/с

Пропускная способность:

> 200 Гц

Описание продукта

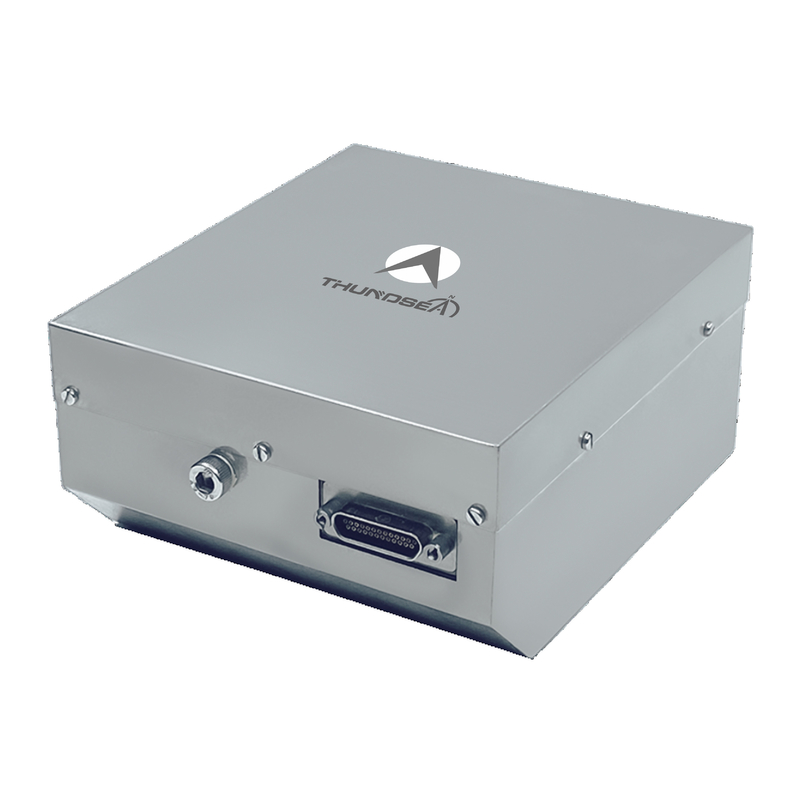

Высокоточный лазерный гироскоп TDLG70S

Кольцевой лазерный гироскоп TDLG70S работает по принципу эффекта Сагнака,используя интерференционные фазовые различия между лазерными лучами в сторону часовой стрелки и против часовой стрелки в закрытой резонансной полости для точного измерения угловых увеличенийЭтот передовой гироскоп отличается высокой интеграцией, исключительной надежностью, сильной адаптивностью к окружающей среде и стабильной работоспособностью.служащий в качестве центрального датчика в высокоточных инерционных навигационных системах.

Заявления

Подходит для инерциальной навигации и ориентировочного оборудования для высококачественных приложений, включая космические аппараты, самолеты, искусственные спутники, транспортные средства, суда и подводные лодки.

Ключевые характеристики

Широкая динамическая пропускная способность с цифровым сигналом
Компактный размер, легкая конструкция, легкая интеграция и управляемое потребление энергии
Высокая надежность с отличной устойчивостью к ударам и вибрациям
Сильная адаптивность к условиям окружающей среды
Интегрированный световой путь и схема с простой структурой для простой установки

Технические спецификации

Параметр производительности	Спецификация
Стабильность предвзятости (1σ)	00,015°/ч ~ 0,006°/ч
Повторяемость с нулевым уклоном (1σ)	00,005°/ч ~ 0,003°/ч
Угловая случайная ходьба (ARW)	00,003°/√hr ~ 0,0015°/√hr
Ошибка коэффициента масштаба (1σ)	≤ 5 ppm
Динамический диапазон	≥±400°/с
Пропускная способность	> 200 Гц
Включить время	< 5 с
Формат выходного сигнала	TTL
Встроенная самопроверка	Да, да.
Скорость обновления выходного сигнала	1 Гц
Выходной сигнал Baud Rate	115200
Вибрационный шок	75 г, пол синуса, 6 мс.
Операционная температура	-40°C ~ +70°C
Температура хранения	-55°C ~ +85°C
Силовое питание	±15В, ±5В
Коннектор	J30JM-25ZKP (25 штифтов)
Потребление энергии	≤ 3 Вт
MTBF (по MIL-HDBK-217-F)	> 10000 часов
Вес	10,3 кг
Размеры	φ114 мм * 53 мм

TDLG70S представляет собой передовую технологию кольцевого лазерного гироскопа, обеспечивающую исключительную точность и надежность для самых требовательных инерциальных навигационных приложений в аэрокосмической, морской,и наземные платформы.
