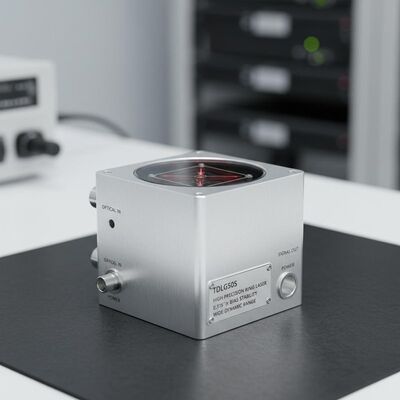

Качество Высокоточный кольцевой лазерный гироскоп TDLG50S с стабильностью 0,015°/h и широким динамическим диапазоном для инерциальной навигации завод

Высокоточный кольцевой лазерный гироскоп TDLG50S с стабильностью 0,015°/h и широким динамическим диапазоном для инерциальной навигации

Name: Высокоточный кольцевой лазерный гироскоп TDLG50S с стабильностью 0,015°/h и широким динамическим диапазоном для инерциальной навигации
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG50S
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDLG50S

Место происхождения: Китай

Сертификация: CCS

Минимальное количество заказа: Один набор

Возможность поставки: 30 комплектов в месяц

Срок поставки: 15 дней

Стандартная упаковка: Картонная коробка

TDLG50S Ring Laser Gyroscope.pdf

PDF

Резюме продукта

Высокоточный кольцевой лазерный гироскоп TDLG50S со стабильностью смещения 0,015°/ч, диапазоном ±400°/с и MIL-HDBK-217-F наработка на отказ >10 000 часов. Компактная, ударопрочная конструкция для аэрокосмических, морских и автомобильных навигационных систем.

Атрибуты продукта

Выделить

Высокоточный кольцевой лазерный гироскоп

,

волчок лазера кольца

Описание продукта

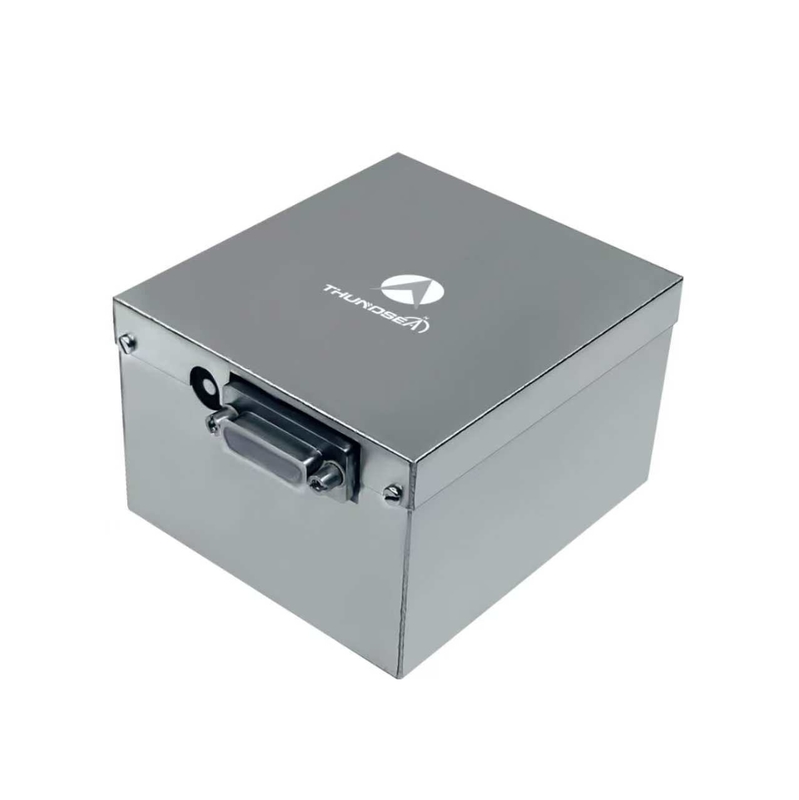

Высокоточный лазерный гироскоп TDLG50S

Лазерный гироскоп кольца TDLG50S работает по принципу эффекта Сагнака, измеряя увеличение угла носителя путем обнаружения различий фаз лазерных интерференций внутри кольцевой стеклянной полости.Этот интегрированный гироскоп обеспечивает исключительную надежность, адаптируемость к окружающей среде и стабильная производительность, что делает его одним из наиболее широко используемых высокоточных инерциальных навигационных датчиков во всем мире.

Заявления

Идеально подходит для инерциальных навигационных систем и вспомогательного оборудования для высокотехнологичных приложений, включая космические аппараты, самолеты, искусственные спутники, транспортные средства, корабли и подводные лодки.

Ключевые особенности

Дизайн интегрированного оптического пути и цепи с простой структурой для простой установки
Компактный размер, легкая конструкция и контролируемое потребление энергии
Высокая надежность с отличной устойчивостью к ударам и вибрациям
Сильная адаптивность к окружающей среде и широкая динамическая пропускная способность
Выход цифрового сигнала для точных измерений

Технические спецификации

Характеристики производительности
Стабильность предвзятости (1σ)	00,015°/ч ~ 0,006°/ч
Повторяемость с нулевым уклоном (1σ)	00,005°/ч ~ 0,003°/ч
Угловая случайная ходьба (ARW)	00,003°/√hr ~ 0,0015°/√hr
Ошибка коэффициента масштаба (1σ)	≤ 5 ppm
Динамический диапазон	≥±400°/с
Пропускная способность	> 200 Гц
Электрический интерфейс
Включить время	< 5 с
Формат выходного сигнала	TTL
Встроенная самопроверка	Да, да.
Скорость обновления выходного сигнала	1 Гц
Выходной сигнал Baud Rate	115200
Экологические спецификации
Вибрационный шок	75 г, пол синуса, 6 мс.
Операционная температура	-40°C ~ +70°C
Температура хранения	-55°C ~ +85°C
Физические характеристики
Силовое питание	±15В, ±5В
Коннектор	J30JM-25ZKP (25 штифтов)
Потребление энергии	≤ 3 Вт
MTBF (по MIL-HDBK-217-F)	> 10 000 часов
Вес	0.64 кг
Размеры	90 мм * 73 мм * 51 мм
