Качество Гироскоп оптического волокна TDFG40T навигационного класса с высокочувствительными характеристиками и динамическим диапазоном ≥±400°/s завод

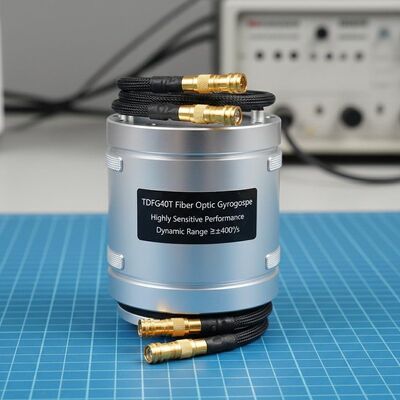

Гироскоп оптического волокна TDFG40T навигационного класса с высокочувствительными характеристиками и динамическим диапазоном ≥±400°/s

Name: Гироскоп оптического волокна TDFG40T навигационного класса с высокочувствительными характеристиками и динамическим диапазоном ≥±400°/s
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG40T
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDFG40T

Место происхождения: Китай

Сертификация: CCS

Минимальное количество заказа: Один набор

Возможность поставки: 30 комплектов в месяц

Срок поставки: 15 дней

Стандартная упаковка: Картонная коробка

TDFG40T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Резюме продукта

TDFG40T FOG навигационного класса обеспечивает высокую точность (точность 0,04°/ч), надежную виброустойчивость (6,06g) и компактный дизайн (60×60×28 мм). Обеспечивает надежность полностью полупроводниковых устройств, быстрый запуск и цифровой выход для аэрокосмической, морской и промышленной промышленности.

Атрибуты продукта

Выделить

Гироскоп оптического волокна для навигации

,

Высокочувствительный волоконно-оптический гироскоп

Динамический диапазон:

≥±400°/с

Противопоказания в работе:

< 1°/h

Точность ((100 сек):

0.1°/h~0.04°/h

ARW ((Угловой случайный ход:

< 0,03°/√hr,1σ

Вибрационный скрининг:

20~2000Гц, 6,06г

Пропускная способность:

> 200 Гц

Масса:

≤ 350 г

Размеры:

60 мм × 60 мм × 28 мм

Описание продукта

Гироскоп оптического волокна навигационного класса TDFG40T

The TDFG40T is a high-sensitivity navigation grade fiber optic gyroscope that utilizes advanced all-digital closed-loop detection technology to provide real-time angular velocity data through serial communication.

Обзор технологий

Гироскопы из оптических волокон работают по принципу оптического эффекта Сагнака, функционируя как датчики угловой скорости.TDFG40T использует высокопроизводительное цифровое обнаружение замкнутого цикла для вывода информации о угловой скорости носителя в режиме реального времени через серийный интерфейсЭти гироскопы могут быть сконфигурированы как одноосевые устройства или трехосевые интегрированные системы.служат в качестве основных датчиков для инерциальных навигационных решений путем обнаружения угловой скорости в трех ортогональных направлениях относительно инерциального пространства.

Заявления

Этот волоконно-оптический гироскоп широко применяется во многих областях, включая системы управления оружием, аэрокосмические платформы, наземные транспортные средства, морские суда, подводные лодки,и орбитальные системы обнаруженияОн служит критическим компонентом в инерциальных навигационных системах (INS) и системах отсчета положения (ARS),при поддержке среднего и высокого класса промышленных приложений, требующих точного обнаружения движения.

Ключевые характеристики

Низкий уровень шума, низкое потребление энергии и экономичная эксплуатация
Минимальное время запуска с цифровыми выходами для бесшовной интеграции цифровых схем
Высокая точность с превосходной стабильностью и гибкими вариантами проектирования
Конструкция из твердого тела без движущихся частей
Исключительная надежность и длительный срок эксплуатации

Технические спецификации

Параметр	Спецификация
Динамический диапазон	≥±400°/с
Уклонения в работе	< 1°/h
Точность (100 секунд)	0.1°/h~0.04°/h
Угловая случайная ходьба (ARW)	< 0,03°/√hr, 1σ
Проверка вибрации	20~2000 Гц, 6,06 г
Пропускная способность	> 200 Гц
Включить время	Десятки
Формат выходного сигнала	RS-422
Скорость обновления выходного сигнала	500 - 2000 Гц
Выходной сигнал Baud Rate	230400 bps ~ 921600 bps
Операционная температура	-40°C ~ +70°C
Температура хранения	-55°C ~ +85°C
Силовое питание	5В
Коннектор (9 штифтов)	J30JZ/XN9TJCAL01
Потребление энергии	≤ 4,5 Вт
MTBF (по MIL-HDBK-217-F)	> 100 000 часов
Вес	≤ 350 г
Размеры	424214 мм 606028 мм

Тэги

3-осевой инерциальный гироскоп

Цифровой одноосевой гироскоп

оптический гироскоп
