Качество Компактный высокоточный гироскоп из оптических волокон навигационного класса TDFG70T завод

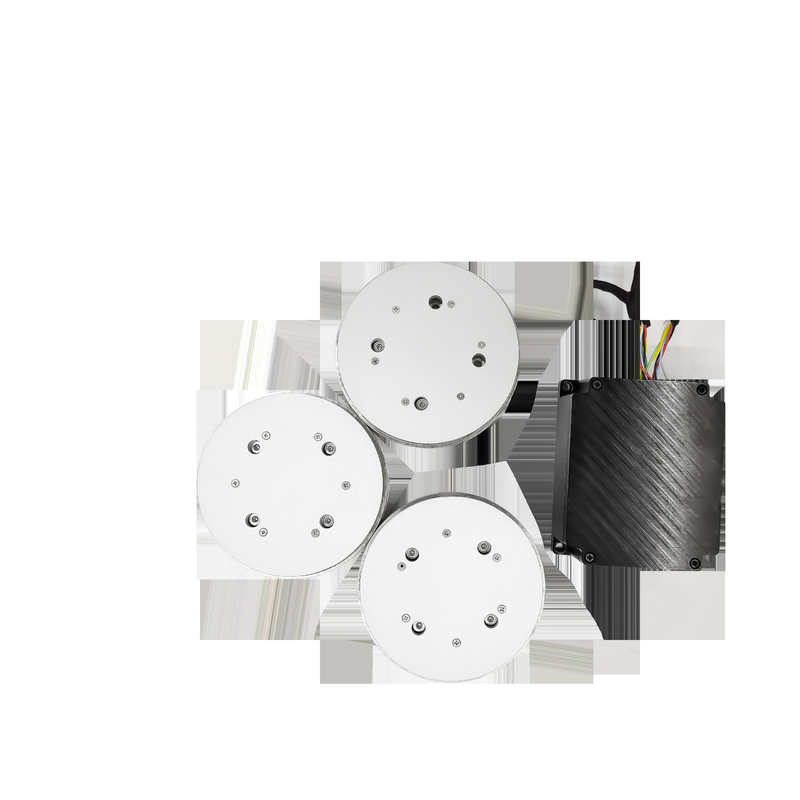

Компактный высокоточный гироскоп из оптических волокон навигационного класса TDFG70T

Name: Компактный высокоточный гироскоп из оптических волокон навигационного класса TDFG70T
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG70T
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDFG70T

Место происхождения: Китай

Сертификация: CCS

Минимальное количество заказа: Один набор

Возможность поставки: 30 комплектов в месяц

Срок поставки: 15 дней

Стандартная упаковка: Картонная коробка

TDFG70T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Резюме продукта

TDFG70T FOG навигационного класса обеспечивает высокую точность (0,01°/ч), компактные размеры (60×60×28 мм) и надежность в соответствии со стандартом MIL-HDBK-217-F (наработка на отказ >100 000 часов). Идеально подходит для управляемого оружия, самолетов и промышленного оборудования, требующего стабильного измерения угловой скорости.

Атрибуты продукта

Выделить

Оптический гироскоп навигационного класса

,

Компактный оптический гироскоп

Динамический диапазон:

≥±400°/с

Противопоказания в работе:

< 1°/h

ARW ((Угловой случайный ход:

< 0,003°/√hr,1σ

Вибрационный скрининг:

20~2000Гц, 6,06г

Точность ((100 сек):

00,01°/ч ~ 0,005°/ч

Пропускная способность:

> 200 Гц

Масса:

≤ 720 г

Размеры:

60 мм × 60 мм × 28 мм

Описание продукта

Компактный навигационный оптический гироскоп TDFG70T

Гироскоп оптического волокна навигационного класса TDFG70T

Гироскоп из оптических волокон (FOG) - это датчик угловой скорости, который работает на основе оптического эффекта Сагнак.Это высокопроизводительное устройство выдает в режиме реального времени данные о угловой скорости движущихся носителей через серийный коммуникационный интерфейс.Эти системы, доступные в виде трех независимых одноосевых высокоточных блоков FOG или компактной трехосевой интегрированной конфигурации, служат основными компонентами датчиков в инерциальных навигационных системах.позволяет точно измерять информацию о угловой скорости вдоль трех ортогональных осей относительно инерциального пространства.

Заявления

Подходит для инерциального навигационного оборудования и систем ориентировки положения в управляемом оружии, самолетах, транспортных средствах, судах, подводных лодках, обнаружении орбиты и средних и высоких промышленных приложениях.

Ключевые характеристики

Низкий уровень шума, низкое потребление энергии и низкие затраты
Очень короткие сроки запуска с цифровыми выходами для легкой интеграции
Высокая точность с превосходной стабильностью и гибкой конструкцией
Конструкция полностью твердого состояния без движущихся частей
Высокая надежность и длительный срок службы

Технические спецификации

Динамический диапазон	≥±400°/с
Уклонения в работе	< 1°/h
Точность (100 секунд)	00,01°/ч ~ 0,005°/ч
Угловая случайная ходьба (ARW)	< 0,003°/√hr, 1σ
Проверка вибрации	20~2000 Гц, 6,06 г
Пропускная способность	> 200 Гц
Включить время	Десятки
Формат выходного сигнала	RS-422
Встроенная самопроверка	- Я...
Скорость обновления выходного сигнала	500 - 2000 Гц
Выходной сигнал Baud Rate	230400 bps ~ 921600 bps
Операционная температура	-40°C ~ +70°C
Температура хранения	-55°C ~ +85°C
Силовое питание	5В
Коннектор (9 штифтов)	J30JZ/XN9TJCAL01
Потребление энергии	≤ 4,5 Вт
MTBF (по MIL-HDBK-217-F)	> 100 000 часов
Вес	≤ 720 г
Размеры	Φ6923 мм 6060*28 мм

Тэги

3-осевой инерциальный гироскоп

Цифровой одноосевой гироскоп

оптический гироскоп
