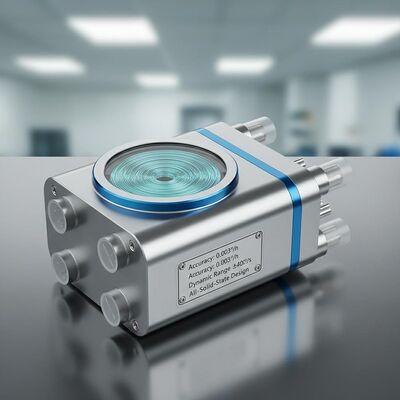

Качество Гироскоп оптического волокна высокой точности навигации с точностью 0,003°/h, диапазоном динамики ±400°/s и конструкцией в твердом состоянии завод

Гироскоп оптического волокна высокой точности навигации с точностью 0,003°/h, диапазоном динамики ±400°/s и конструкцией в твердом состоянии

Name: Гироскоп оптического волокна высокой точности навигации с точностью 0,003°/h, диапазоном динамики ±400°/s и конструкцией в твердом состоянии
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG98T
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDFG98T

Место происхождения: Китай

Сертификация: CCS

Минимальное количество заказа: Один набор

Возможность поставки: 30 комплектов в месяц

Срок поставки: 15 дней

Стандартная упаковка: Картонная коробка

TDFG98T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Резюме продукта

TDFG98T FOG навигационного класса обеспечивает высокую точность (точность 0,003°/ч), диапазон ±400°/с и прочную конструкцию для применения в аэрокосмической и оборонной промышленности. Имеет полностью цифровой выход, быстрый запуск и надежность MIL-HDBK-217F (> 100 тыс. часов безотказной работы).

Атрибуты продукта

Выделить

Гироскоп оптического волокна для навигации

,

Гироскоп высокоточной навигации

Динамический диапазон:

≥±400°/с

Противопоказания в работе:

< 1°/h

Точность ((100 сек):

00,005°/ч ~ 0,003°/ч

ARW ((Угловой случайный ход:

< 0,0008°/√hr,1σ

Вибрационный скрининг:

20~2000Гц, 6,06г

Пропускная способность:

> 200 Гц

Масса:

≤ 1200 г

Размеры:

60 мм × 60 мм × 28 мм

Описание продукта

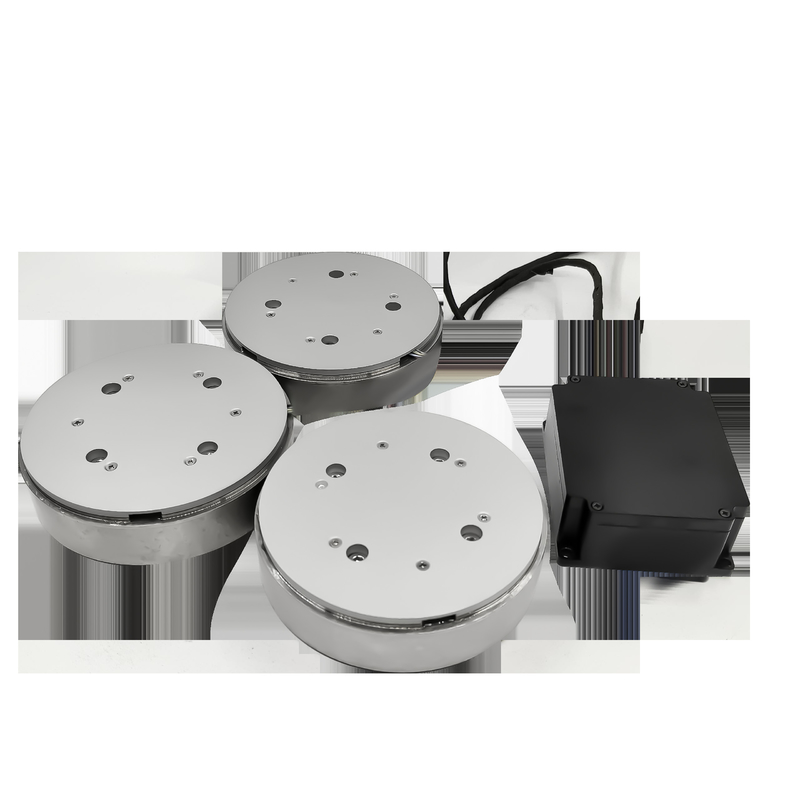

Гироскоп оптического волокна навигационного класса TDFG98T

Гироскоп из оптических волокон TDFG98T функционирует как датчик угловой скорости с использованием оптического эффекта Сагнак.Его передовая полностью цифровая архитектура управления закрытым циклом позволяет передавать в режиме реального времени данные о угловой скорости носителя через серийные коммуникационные интерфейсыВ инерциальных навигационных системах три ортогональных одноосевых высокоточных FOG или единая интегрированная трёхосная конфигурация FOG служат основными компонентами обнаружения,обнаружение параметров угловой скорости движущихся платформ вдоль трех взаимно перпендикулярных осей относительно инерциального пространства.

Заявления

Подходит для инерциального навигационного оборудования и ориентировочного оборудования в управляемом оружии, самолетах, транспортных средствах, судах, подводных лодках, обнаружении орбиты и средних и высоких промышленных приложениях.

Ключевые характеристики

Высокая надежность и длительный срок службы
Низкий уровень шума, низкое энергопотребление и экономичность
Очень короткие сроки запуска с цифровыми выходами для легкой интеграции
Конструкция полностью твердого состояния без движущихся частей
Высокая точность с отличной стабильностью и гибкими вариантами проектирования

Технические спецификации

Параметр	Спецификация
Динамический диапазон	≥±400°/с
Уклонения в работе	< 1°/h
Точность (100 секунд)	00,005°/ч ~ 0,003°/ч
Угловой случайный ход (1σ)	< 0,008°/√hr
Проверка вибрации	20~2000 Гц, 6,06 г
Пропускная способность	> 200 Гц
Включить время	Десятки
Формат выходного сигнала	RS-422
Скорость обновления выходного сигнала	500 - 4000 Гц
Выходной сигнал Baud Rate	230400 bps ~ 921600 bps
Операционная температура	-40°C ~ +70°C
Температура хранения	-55°C ~ +85°C
Силовое питание	5В
Коннектор (9 штифтов)	J30JZ/XN9TJCAL01
Потребление энергии	≤ 4,5 Вт
MTBF (по MIL-HDBK-217-F)	>100 000 часов
Вес	≤ 1200 г
Размеры	Φ98mm26mm 6060*28 мм

Тэги

3-осевой инерциальный гироскоп

Цифровой одноосевой гироскоп

оптический гироскоп
