Качество Гироскоп оптического волокна TDFG120T навигационного класса с точностью 0,003°/h и динамическим диапазоном ≥±400°/s при конструкции в твердом состоянии завод

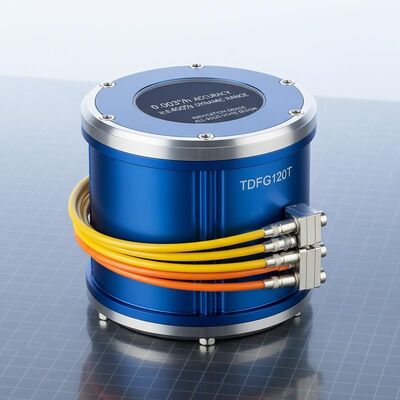

Гироскоп оптического волокна TDFG120T навигационного класса с точностью 0,003°/h и динамическим диапазоном ≥±400°/s при конструкции в твердом состоянии

Name: Гироскоп оптического волокна TDFG120T навигационного класса с точностью 0,003°/h и динамическим диапазоном ≥±400°/s при конструкции в твердом состоянии
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG120T
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDFG120T

Место происхождения: Китай

Сертификация: CCS

Минимальное количество заказа: Один набор

Возможность поставки: 30 комплектов в месяц

Срок поставки: 15 дней

Стандартная упаковка: Картонная коробка

TDFG120T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Резюме продукта

TDFG120T FOG навигационного класса с точностью 0,003°/ч, диапазоном ±400°/с и надежностью MIL-HDBK-217-F. Полностью твердотельная конструкция обеспечивает мгновенный запуск, низкое энергопотребление и надежную работу в экстремальных условиях (от -40 ℃ до +70 ℃).

Атрибуты продукта

Выделить

Усовершенствованный гироскоп оптического волокна тумана

,

Усовершенствованный навигационный волоконно-оптический гироскоп

,

Высокоточный волоконно-оптический гироскоп

Динамический диапазон:

≥±400°/с

Противопоказания в работе:

< 1°/h

Точность ((100 сек):

00,003°/ч ~ 0,001°/ч

ARW ((Угловой случайный ход:

< 0,0006°/√hr,1σ

Вибрационный скрининг:

20 ~ 500 Гц, 3,2 г

Пропускная способность:

> 200 Гц

Масса:

≤1500 г

Размеры:

60 мм × 60 мм × 28 мм

Описание продукта

Гироскоп волоконно-оптического класса TDFG120T

Высокоточный волоконно-оптический гироскоп с точностью 0,003°/ч для требовательных навигационных приложений

Обзор продукции

Волоконно-оптический гироскоп TDFG120T работает на оптическом эффекте Сагнака и имеет высокопроизводительную полностью цифровую технологию обнаружения замкнутого цикла. It outputs real-time angular velocity data through serial communication and serves as the core sensing unit for inertial navigation systems in either three orthogonal single-axis configurations or integrated three-axis arrangements.

Заявления

Подходит для инерциальной навигации и ориентировочных систем положения в нескольких областях, включая управляемые боеприпасы, самолеты, наземные транспортные средства, морские суда/подводные лодки, орбитальные детекторные платформы,и средне- и высокопроизводительные промышленные приложения.

Ключевые особенности

Конструкция полностью твердого состояния без движущихся частей
Очень короткие сроки запуска с цифровыми выходами
Высокая точность с превосходной стабильностью и гибкой конструкцией
Высокая надежность и длительный срок службы
Низкий уровень шума, низкое потребление энергии и экономичная эксплуатация

Технические спецификации

Динамический диапазон	≥±400°/с
Уклонения в работе	< 1°/h
Точность (100 секунд)	00,003°/ч ~ 0,001°/ч
Угловая случайная ходьба (ARW)	< 0,0006°/√ час, 1σ
Проверка вибрации	20 ~ 500 Гц, 3,2 г
Пропускная способность	> 200 Гц
Включить время	30-е
Формат выходного сигнала	RS-422
Скорость обновления выходного сигнала	500 - 4000 Гц
Выходной сигнал Baud Rate	115200bps ~ 921600bps
Операционная температура	-40°C ~ +70°C
Температура хранения	-55°C ~ +85°C
Силовое питание	5В
Коннектор (9 штифтов)	J30JZ/XN9TJCAL01
Потребление энергии	≤ 4,5 Вт
MTBF (по MIL-HDBK-217-F)	>100 000 часов
Вес	≤ 1500 г
Размеры	Φ117 мм24 мм 6060*28 мм

Этот гироскоп оптического волокна для навигации обеспечивает исключительную точность и надежность для самых требовательных применений измерений инерции в аэрокосмическом, оборонном и промышленном секторах.

Тэги

3-осевой инерциальный гироскоп

Цифровой одноосевой гироскоп

оптический гироскоп
