Качество Гироскоп из оптических волокон высокой точности для инерциальных навигационных систем завод

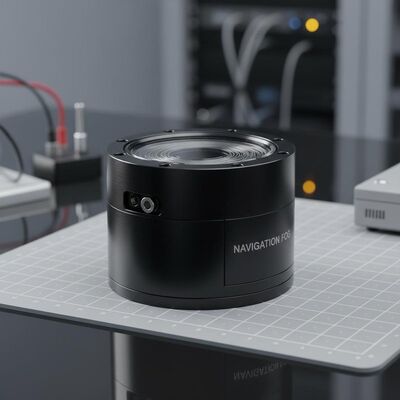

Гироскоп из оптических волокон высокой точности для инерциальных навигационных систем

Name: Гироскоп из оптических волокон высокой точности для инерциальных навигационных систем
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG70S
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDFG70S

Место происхождения: Китай

Сертификация: CCS

Минимальное количество заказа: Один набор

Возможность поставки: 30 комплектов в месяц

Срок поставки: 15 дней

Стандартная упаковка: Картонная коробка

TDFG70S Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Резюме продукта

TDFG70S FOG навигационного класса обеспечивает высокую точность (точность 0,01°/ч), компактный дизайн (70×70×32 мм) и надежность в соответствии со стандартом MIL-HDBK-217F (время безотказной работы >150 тыс. часов). Идеально подходит для аэрокосмической, морской и промышленной автоматизации.

Атрибуты продукта

Выделить

Гироскоп оптического волокна FOG

,

Гироскоп оптического волокна класса навигации

Динамический диапазон:

≥±400°/с

Противопоказания в работе:

< 1°/h

Точность ((100 сек):

00,03°/ч ~ 0,01°/ч

ARW ((Угловой случайный ход:

< 0,005°/√hr,1σ

Вибрационный скрининг:

20~2000Гц, 6,06г

Пропускная способность:

> 200 Гц

Масса:

≤ 300 г

Размеры:

70мм×70мм×32мм

Описание продукта

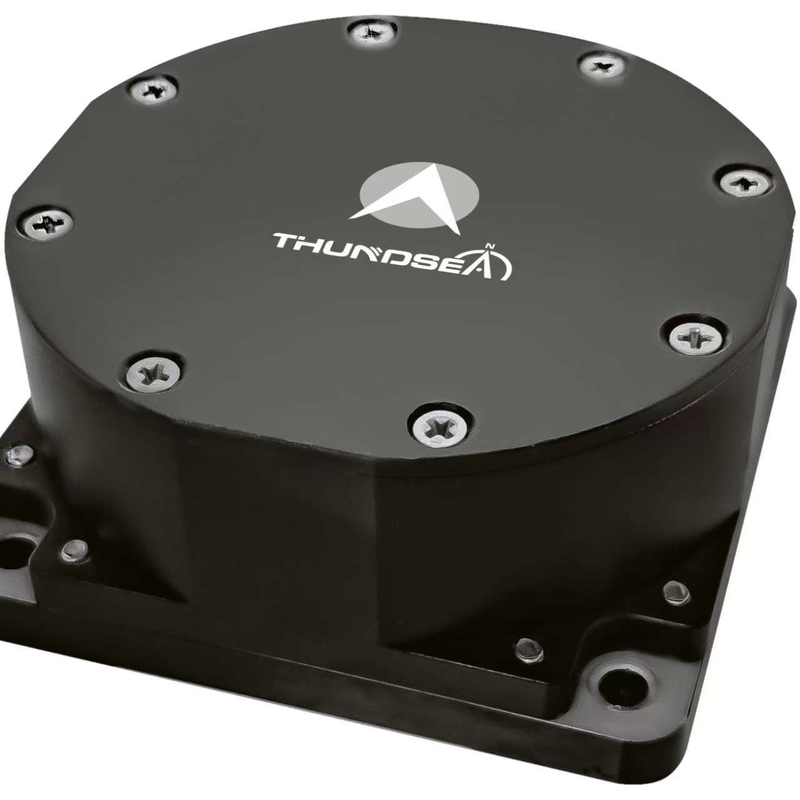

Гироскоп оптического волокна навигационного класса TDFG70S

Обзор продукции

TDFG70S Fiber Optic Gyroscope - это высокопроизводительный датчик угловой скорости, использующий оптическую технологию эффекта Sagnac.Он предоставляет данные о угловой скорости носителя в режиме реального времени через выход серийного порта.Он доступен в виде трех одноосевых блоков или трехосевой интегрированной конфигурации и служит основным датчиком для инерциальных навигационных систем.

Заявления

Разработанный для интеграции в инерциальные навигационные системы и ориентировочные платформы для различных применений, включая управляемые боеприпасы, аэрокосмические транспортные средства, наземные транспортные системы.морские суда, подводные суда, орбитальное оборудование для обнаружения и средне- и высокоуровневые решения для промышленной автоматизации.

Ключевые характеристики

Конструкция полностью твердого состояния без движущихся частей
Высокая точность с превосходной стабильностью и гибкими вариантами проектирования
Очень короткие сроки запуска с цифровыми выходами для легкой интеграции
Высокая надежность и длительный срок службы
Низкий уровень шума, низкое потребление энергии и экономичная эксплуатация

Технические спецификации

Параметр	Спецификация
Динамический диапазон	≥±400°/с
Уклонения в работе	< 1°/h
Точность (100 секунд)	00,03°/ч ~ 0,01°/ч
Угловая случайная ходьба (ARW)	< 0,005°/√hr, 1σ
Проверка вибрации	20~2000 Гц, 6,06 г
Пропускная способность	> 200 Гц
Включить время	30-е
Формат выходного сигнала	RS-422
Скорость обновления выходного сигнала	500 - 4000 Гц
Выходной сигнал Baud Rate	115200bps~921600bps
Операционная температура	-40°C ~ +70°C
Температура хранения	-55°C ~ +85°C
Силовое питание	5В
Коннектор (9 штифтов)	J30JZ/XN9TJCAL01
Потребление энергии	≤ 3 Вт
MTBF (по MIL-HDBK-217-F)	> 150 000 часов
Вес	≤ 300 г
Размеры	707032 мм

Тэги

3-осевой инерциальный гироскоп

Цифровой одноосевой гироскоп

оптический гироскоп
