Качество Гироскоп оптического волокна для навигации с точностью 0,003°/ч, массой ≤560 г и конструкцией в твердом виде завод

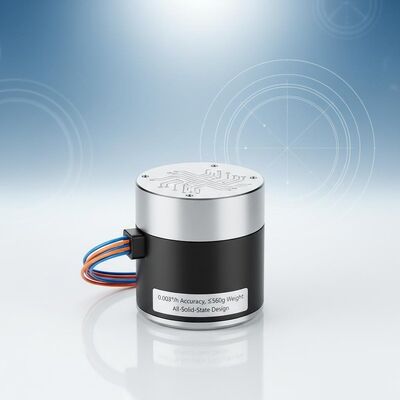

Гироскоп оптического волокна для навигации с точностью 0,003°/ч, массой ≤560 г и конструкцией в твердом виде

Name: Гироскоп оптического волокна для навигации с точностью 0,003°/ч, массой ≤560 г и конструкцией в твердом виде
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG98S
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDFG98S

Место происхождения: Китай

Сертификация: CCS

Минимальное количество заказа: Один набор

Возможность поставки: 30 комплектов в месяц

Срок поставки: 15 дней

Стандартная упаковка: Картонная коробка

TDFG98S Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Резюме продукта

TDFG98S FOG навигационного класса обеспечивает исключительную точность (0,003°/ч) и высокую надежность. Имеет полностью твердотельную конструкцию, быстрый запуск в течение 30 секунд и надежную работу в экстремальных условиях (от -40 ℃ до +70 ℃). Идеально подходит для точной навигации в аэрокосмической, оборонной и промышленной сферах.

Атрибуты продукта

Выделить

Высокоточное оптоволоконное гиро

,

Гироскоп оптического волокна для навигации

,

Высокоточный волоконно-оптический гироскоп

Динамический диапазон:

≥±400°/с

Противопоказания в работе:

< 1°/h

Точность ((100 сек):

00,01°/h ~ 0,003°/h

ARW ((Угловой случайный ход:

< 0,0015°/√hr,1σ

Вибрационный скрининг:

20~500Гц, 5,3г

Пропускная способность:

> 200 Гц

Масса:

≤ 560 г

Размеры:

98 мм × 98 мм × 35 мм

Описание продукта

Гироскоп оптического волокна навигационного класса TDFG98S

TDFG98S Fiber Optic Gyroscope - это высокоточный датчик угловой скорости, работающий на оптическом эффекте Сагнак.Он передает данные о угловой скорости в режиме реального времени через серийную связь.Этот FOG навигационного класса служит основным устройством для обнаружения в инерциальных навигационных системах, позволяя точно измерять угловую скорость в трех ортогональных направлениях относительно инерциального пространства.

Заявления

Идеально подходит для инерциальной навигации и ориентировочного оборудования на многочисленных платформах, включая управляемое оружие, самолеты, транспортные средства, суда, подводные лодки, орбитальные системы обнаружения,и средне- и высокопроизводительные промышленные приложения.

Ключевые особенности

Высокая точность с превосходной стабильностью и гибкими вариантами проектирования
Конструкция из твердого тела без движущихся частей
Возможность быстрого запуска с цифровыми выводами для бесперебойной интеграции
Работа с низким уровнем шума при минимальном расходе энергии
Экономично эффективное решение с высокой надежностью и продленным сроком службы

Технические спецификации

Параметр	Спецификация
Динамический диапазон	≥±400°/с
Уклонения в работе	< 1°/h
Точность (100 секунд)	00,01°/ч ~ 0,003°/ч
Угловая случайная ходьба (ARW)	< 0,0015°/√hr, 1σ
Проверка вибрации	20 ~ 500 Гц, 5,3 г
Пропускная способность	> 200 Гц
Включить время	30-е
Формат выходного сигнала	RS-422
Скорость обновления выходного сигнала	500 - 4000 Гц
Выходной сигнал Baud Rate	115200bps ~ 921600bps
Операционная температура	-40°C ~ +70°C
Температура хранения	-55°C ~ +85°C
Силовое питание	5В
Коннектор (9 штифтов)	J30JZ/XN9TJCAL01
Потребление энергии	≤ 3 Вт
MTBF (по MIL-HDBK-217-F)	> 150 000 часов
Вес	≤ 560 г
Размеры	98 мм * 98 мм * 35 мм

Встроенный самотест:Всеобъемлющие возможности самодиагностики обеспечивают операционную надежность и целостность системы.
