Гироскоп оптического волокна контроля TDFG70T с динамическим диапазоном ≥±400°/s, точностью 0,5°/h ~ 0,2°/h и массой ≤500g

Name: Гироскоп оптического волокна контроля TDFG70T с динамическим диапазоном ≥±400°/s, точностью 0,5°/h ~ 0,2°/h и массой ≤500g
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG70T
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDFG70T

Место происхождения: Китай

Сертификация: CCS

Минимальное количество заказа: Один набор

Возможность поставки: 30 комплектов в месяц

Срок поставки: 15 дней

Стандартная упаковка: Картонная коробка

TDFG70T Control Grade Fiber Optic Gyroscope.pdf

PDF

Резюме продукта

Гироскоп оптического волокна контроля TDFG70T Волоконно-оптический гироскоп TDFG70T - это передовой датчик угловой скорости, который использует оптический эффект Sagnac с полностью цифровой архитектурой замкнутого цикла.Этот высокопроизводительный гироскоп обеспечивает измерения угловой скорости в р...

Атрибуты продукта

Выделить

Гироскоп оптоволоконного класса управления

,

Точные измерения Гироскоп из оптических волокон

Динамический диапазон:

≥±400°/с

Точность ((10 сек):

00,5°/ч ~ 0,2°/ч

Противопоказания в работе:

< 1°/h

Вибрационный скрининг:

20~2000Гц, 6,06г

ARW ((Угловой случайный ход:

< 0,02°/√hr,1σ

Пропускная способность:

> 200 Гц

Масса:

≤500G

Размеры:

70 мм × 70 мм × 53 мм

Описание продукта

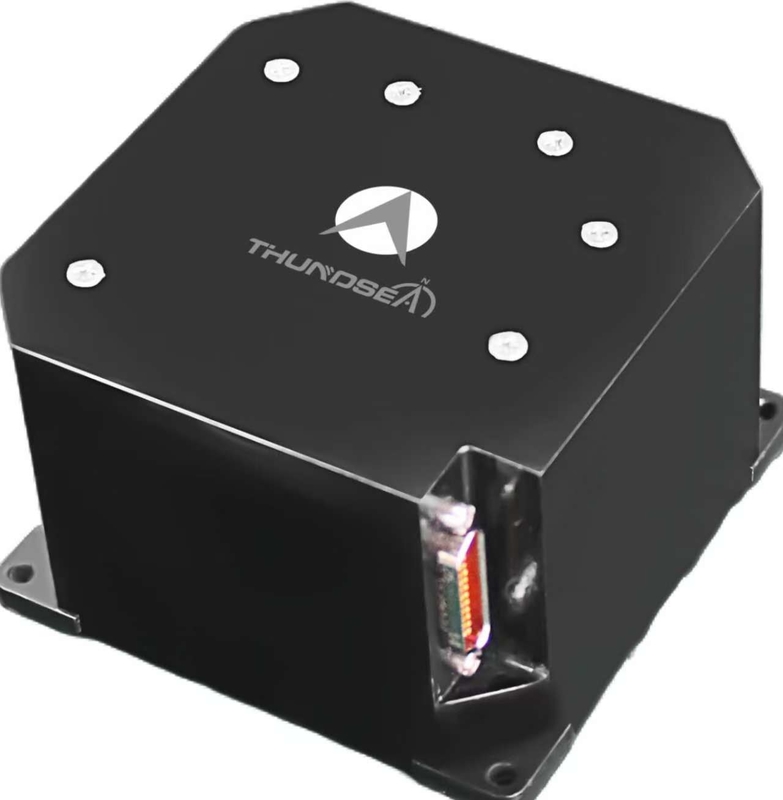

Гироскоп оптического волокна контроля TDFG70T

Волоконно-оптический гироскоп TDFG70T - это передовой датчик угловой скорости, который использует оптический эффект Sagnac с полностью цифровой архитектурой замкнутого цикла.Этот высокопроизводительный гироскоп обеспечивает измерения угловой скорости в режиме реального времени при частоте отбора проб, превышающей 4 кГц, посредством последовательной связи.

Конфигурации продукции

Доступны в одноосной, двухосной и трехосной конфигурациях. Многоосевые устройства оснащены общими источниками света и схемами обработки сигнала для одновременного измерения по ортогональным осям,обеспечение синхронизированного отслеживания движения для высокодинамических приложений.

Заявления

Идеально подходит для систем стабилизации и управления в управляемом оружии, платформах управления положением, торпедах, тактических ракетах и средне- и высококлассном промышленном оборудовании, требующем точного обнаружения движения.

Ключевые характеристики

Низкий уровень шума, низкое потребление энергии и экономичная эксплуатация
Возможность мгновенного включения с цифровым выходом для интеграции компьютера
Конструкция полностью твердого состояния без движущихся частей для повышения надежности
Компактный размер, легкая конструкция и гибкие варианты конструкции
Высокая надежность и длительный срок службы

Технические спецификации

Параметр производительности	Спецификация
Динамический диапазон	≥±400°/с
Уклонения в работе	< 1°/h
Точность (10 секунд)	00,5°/ч ~ 0,2°/ч
Угловая случайная ходьба (ARW)	< 0,02°/√hr, 1σ
Проверка вибрации	20~2000 Гц, 6,06 г
Пропускная способность	> 200 Гц
Включить время	Десятки
Формат выходного сигнала	RS-422
Скорость обновления выходного сигнала	500 - 2000 Гц
Выходной сигнал Baud Rate	230400 bps ~ 921600 bps
Операционная температура	-40°C ~ +70°C
Температура хранения	-55°C ~ +85°C
Силовое питание	5В
Коннектор	J30J-9ZKP
Потребление энергии	≤ 5 Вт
MTBF (по MIL-HDBK-217-F)	> 100 000 часов
Вес	≤ 500 г
Размеры	70 мм * 70 мм * 53 мм
