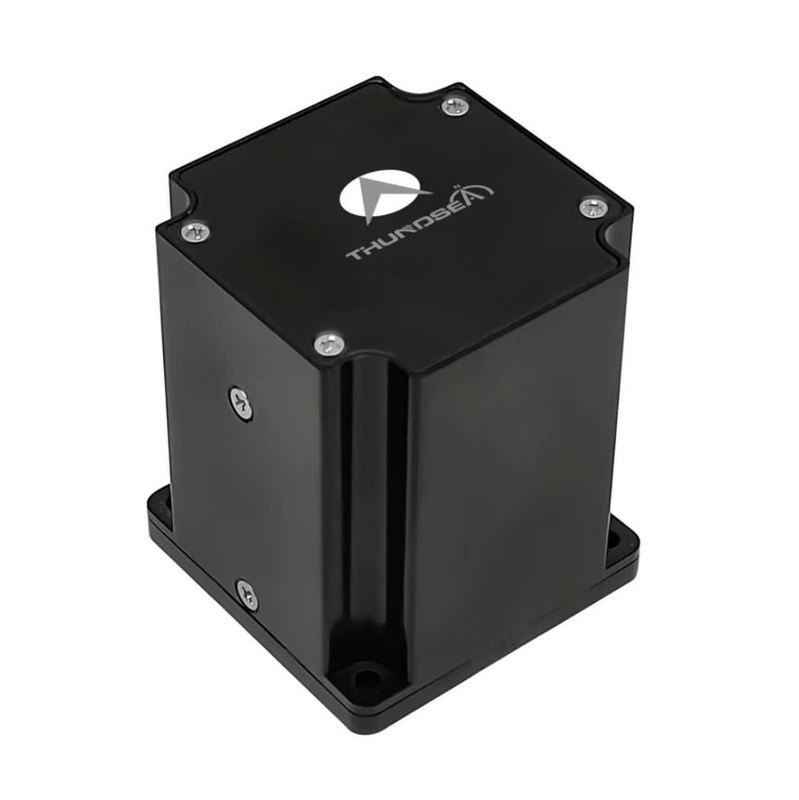

Вибрационный скрининг высокой полосы пропускания компактный дизайнерский гироскоп TDFG60D

Name: Вибрационный скрининг высокой полосы пропускания компактный дизайнерский гироскоп TDFG60D
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG60D
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDFG60D

Место происхождения: Китай

Сертификация: CCS

Минимальное количество заказа: Один набор

Возможность поставки: 30 комплектов в месяц

Срок поставки: 15 дней

Стандартная упаковка: Картонная коробка

TDFG60D Control Grade Fiber Optic Gyroscope.pdf

PDF

Резюме продукта

Вибрационный скрининг Группа управления Гироскоп из оптических волокон TDFG60D Гироскоп оптического волокна контроля TDFG60D Введение Гироскоп из оптических волокон представляет собой датчик угловой скорости, основанный на оптическом эффекте Сагнака, использующий высокопроизводительную полностью циф...

Атрибуты продукта

Выделить

Гироскоп оптоволоконного класса управления

,

Вибрационный гироскоп оптического волокна

Динамический диапазон:

≥±400°/с

Противопоказания в работе:

< 2°/h

Точность ((10 сек):

1°/h ~ 0,5°/h

ARW ((Угловой случайный ход:

< 0,04°/√hr,1σ

Вибрационный скрининг:

20~2000Гц, 6,06г

Пропускная способность:

> 200 Гц

Масса:

≤ 260 г

Размеры:

60 мм × 68 мм × 47 мм

Описание продукта

Вибрационный скрининг Группа управления Гироскоп из оптических волокон TDFG60D

Гироскоп оптического волокна контроля TDFG60D

Введение

Гироскоп из оптических волокон представляет собой датчик угловой скорости, основанный на оптическом эффекте Сагнака, использующий высокопроизводительную полностью цифровую технологию обнаружения замкнутого цикла.Он выводит информацию о скорости носителя в реальном времени через серийный портЭта серия продуктов включает одноосевые, двуосевые и трехосевые конфигурации.с двуосевыми и трехосевыми моделями, способными синхронно обнаруживать информацию о угловой скорости по нескольким ортогональным осям с помощью технологии совместного источника света и схемы решителя.

Заявления

Эта передовая сенсорная технология предназначена для точных систем стабилизации в управляемых боеприпасах, торпедных навигационных платформах, архитектурах управления ракетами,и механизмы управления положением в воздушном пространствеОн также отвечает требованиям высокой точности измерения движения в системах промышленной автоматизации и робототехники.

Ключевые характеристики

Конструкция полностью твердого состояния без движущихся частей
Возможность мгновенного включения с цифровым выходом для легкой интеграции с компьютером
Низкий уровень шума, низкое потребление энергии и экономичная эксплуатация
Компактный размер, легкая конструкция и гибкие варианты конструкции
Высокая надежность и длительный срок службы

Технические спецификации

Параметр производительности	Спецификация
Динамический диапазон	≥±400°/с
Уклонения в работе	< 2°/h
Точность (10 секунд)	1°/h ~ 0,5°/h
Угловая случайная ходьба (ARW)	< 0,04°/√hr, 1σ
Проверка вибрации	20~2000 Гц, 6,06 г
Пропускная способность	> 200 Гц
Включить время	Десятки
Формат выходного сигнала	RS-422
Скорость обновления выходного сигнала	500 - 4000 Гц
Выходной сигнал Baud Rate	230400 bps ~ 921600 bps
Операционная температура	-40°C ~ +70°C
Температура хранения	-55°C ~ +85°C
Силовое питание	5В
Коннектор	J30J-9ZKP
Потребление энергии	≤ 5 Вт
MTBF (по MIL-HDBK-217-F)	> 120000 ч
Вес	≤ 260 г
Размеры	606847 мм

Тэги

3-осевой инерциальный гироскоп

Цифровой одноосевой гироскоп

оптический гироскоп
