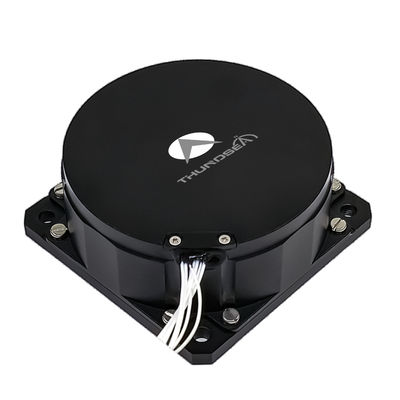

Управляющий класс TDFG70S компактный высокоточный волоконно-оптический гироскоп (FOG) для точной навигации

Name: Управляющий класс TDFG70S компактный высокоточный волоконно-оптический гироскоп (FOG) для точной навигации
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG70S
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDFG70S

Место происхождения: Китай

Сертификация: CCS

Минимальное количество заказа: Один набор

Возможность поставки: 30 комплектов в месяц

Срок поставки: 15 дней

Стандартная упаковка: Картонная коробка

TDFG70S Control Grade Fiber Optic Gyroscope.pdf

PDF

Резюме продукта

Управляющий класс TDFG70S Гироскоп оптоволоконный компактный Обзор продукции TDFG70S Fiber Optic Gyroscope - это передовое устройство для определения угловой скорости, которое работает на эффекте Сагнак в оптических системах.,обеспечивает измерения угловой скорости движущихся платформ в режиме реаль...

Атрибуты продукта

Выделить

Компактный волчок оптического волокна

,

Гироскоп оптоволоконного класса управления

Динамический диапазон:

≥±400°/с

Противопоказания в работе:

< 1°/h

Точность ((10 сек):

00,05°/ч ~ 0,03°/ч

ARW ((Угловой случайный ход:

< 0,005°/√hr,1σ

Вибрационный скрининг:

20~2000Гц, 6,06г

Пропускная способность:

> 200 Гц

Масса:

≤ 300 г

Размеры:

70 мм × 70 мм × 30 мм

Описание продукта

Управляющий класс TDFG70S Гироскоп оптоволоконный компактный

Обзор продукции

TDFG70S Fiber Optic Gyroscope - это передовое устройство для определения угловой скорости, которое работает на эффекте Сагнак в оптических системах.,обеспечивает измерения угловой скорости движущихся платформ в режиме реального времени с помощью высокоскоростных серийных интерфейсов со скоростью отбора проб более 4 кГц.

Конфигурации и возможности

Эта линейка продуктов, доступная в одноосевой, двухосевой и трехосевой конфигурациях, позволяет синхронизировать несколько осей для комплексного анализа динамического движения.Варианты с двумя и тремя осями обеспечивают одновременное обнаружение ортогональной оси с помощью интегрированных конструкций с общими оптическими компонентами и электронными процессорами, обеспечивая точную согласованность измерений по всем оси.

Заявления

Идеально подходит для стабилизации и управления оборудованием для управляемого оружия, тактических ракет, торпед, систем управления положением и среднего и высокого класса промышленного оборудования, требующего точного обнаружения движения.

Ключевые характеристики

Конструкция полностью твердого состояния без движущихся частей
Возможность мгновенного включения с цифровым выходом для легкой интеграции с компьютером
Компактный размер, легкая конструкция и гибкие варианты конструкции
Низкий уровень шума, низкое потребление энергии и экономичная эксплуатация
Высокая надежность и длительный срок службы

Технические спецификации

Параметр производительности	Спецификация
Динамический диапазон	≥±400°/с
Уклонения в работе	< 1°/h
Точность (10 секунд)	00,05°/h ~ 0,03°/h
Угловой случайный ход (1σ)	< 0,005°/√hr
Проверка вибрации	20~2000 Гц, 6,06 г
Пропускная способность	> 200 Гц
Включить время	Десятки
Формат выходного сигнала	RS-422
Скорость обновления выходного сигнала	500 - 4000 Гц
Выходной сигнал Baud Rate	115200bps ~ 921600bps
Операционная температура	-40°C ~ +70°C
Температура хранения	-55°C ~ +85°C
Силовое питание	5В
Коннектор	J30J-15TJL
Потребление энергии	≤ 3 Вт
MTBF (по MIL-HDBK-217-F)	> 150 000 часов
Вес	≤ 300 г
Размеры	70 мм * 70 мм * 30 мм
