Подробная информация о продукте:
|
| Динамический диапазон: | ≥±400°/с | Противопоказания в работе: | < 1°/h |
|---|---|---|---|
| Точность ((10 сек): | 00,2°/ч до 0,05°/ч | ARW ((Угловой случайный ход: | < 0,01°/√hr,1σ |
| Проверка вибрации: | 20~2000 Гц, 6,06 г | Пропускная способность: | > 200 Гц |
| Вес: | ≤ 200 г | Размеры: | 60 мм × 60 мм × 28,5 мм |
| Выделить: | Гироскоп высокой пропускной способности,Гироскоп оптоволоконного класса управления |
||

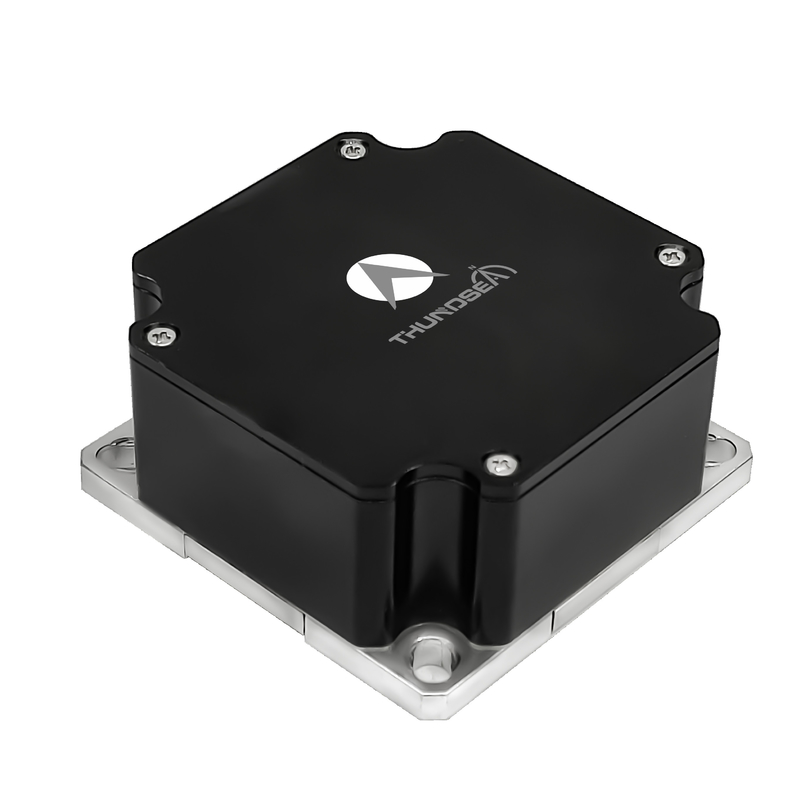

Гироскоп оптического волокна контроля TDFG60S
1 Введение
Гироскоп из оптических волокон - это датчик угловой скорости, использующий оптический эффект Сагнака.который включает высокопроизводительную полностью цифровую технологию закрытого цикла для предоставления данных о угловой скорости носителей в режиме реального времени посредством серийной связи на частотах более 4 кГцЭта серия продуктов включает одноосевые, двуосевые и трехосевые конфигурации.Двухосные и трёхосные ПГУ используют общие световые источники и схемы обработки сигнала для одновременного измерения угловой скорости по нескольким ортогональным осям движущихся платформ.
2Применение
Он подходит для стабилизации и управления оборудованием для управляемого оружия, управления положением,тактические ракеты,Торпеды, среднее и высокое промышленное оборудование.
3Характеристики
Небольшие размеры, легкий вес и гибкая конструкция;
Мгновенный цифровой выход для легкого подключения к компьютеру;
Низкий уровень шума, низкое потребление энергии, низкая стоимость;
Конструкция полностью твердого состояния без движущихся частей
Высокая надежность и долгий срок службы.
4 Основные параметры
|
Производительность |
Динамический диапазон |
≥± 400°/с |
|
Противопоказания в работе |
<1°/ч |
|
|
Точность(10 секунд) |
00,2°/ч до 0,05°/ч |
|
|
ОРВ(Угловой случайный ход |
<00,01°/√1 ч. |
|
|
Проверка вибрации |
20~2000 Гц,60,06 грамма |
|
|
Пропускная способность |
>200 Гц |
|
|
Электрический интерфейс |
Включить время |
Десятки |
|
Формат выходного сигнала |
RS-422 |
|
|
Построен в самотест |
- Я... |
|
|
Скорость обновления выходного сигнала |
500 - 4000 Гц |
|
|
Скорость передачи выходного сигнала |
115200bps~921600bps |
|
|
Рабочая температура |
- 40.°C ~ + 70°C |
|
|
Температура хранения |
- 55.°C ~ + 85°C |
|
|
Физические характеристики |
Электрическое питание |
5В |
|
Коннектор |
J30J-15TJL |
|
|
Потребление энергии |
≤ 3 Вт |
|
|
MTBF (по MIL-HDBK-217-F) |
>150000 часов |
|
|
Вес |
≤200 г |
|
|
Размеры |
60 мм × 60 мм × 28,5 мм |
