Качество Управляющий класс TDFG50S Высокопроизводительный компактный волоконно-оптический гироскоп для точной навигации завод

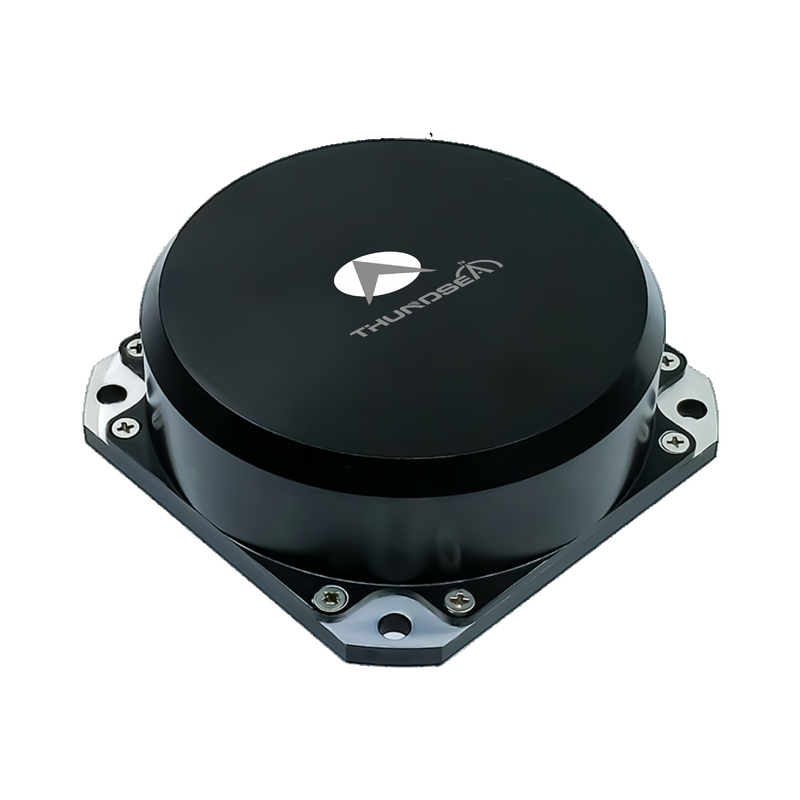

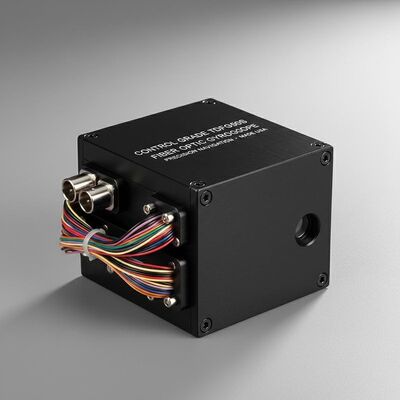

Управляющий класс TDFG50S Высокопроизводительный компактный волоконно-оптический гироскоп для точной навигации

Name: Управляющий класс TDFG50S Высокопроизводительный компактный волоконно-оптический гироскоп для точной навигации
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG50S
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDFG50S

Место происхождения: Китай

Сертификация: CCS

Минимальное количество заказа: Один набор

Возможность поставки: 30 комплектов в месяц

Срок поставки: 15 дней

Стандартная упаковка: Картонная коробка

TDFG50S Control Grade Fiber Optic Gyroscope.pdf

PDF

Резюме продукта

Контрольный класс TDFG50S FOG: Высокопроизводительный оптоволоконный гироскоп с диапазоном ±400°/с, стабильностью смещения <2°/ч и отклонением по стрелке 0,03°/√ч. Компактная конструкция толщиной 50 мм, полностью полупроводниковая конструкция и надежность MIL-HDBK-217F (время безотказной работы > 150 тыс. часов). Идеально подходит для систем наведения, стабилизации и промышленного управления ракетами.

Атрибуты продукта

Выделить

Гироскоп оптоволоконного класса управления

,

Высокопроизводительный волоконно-оптический гироскоп

Динамический диапазон:

≥±400°/с

Противопоказания в работе:

< 2°/h

Точность ((10 сек):

00,5°/ч ~ 0,2°/ч

ARW ((Угловой случайный ход:

< 0,03°/√hr,1σ

Вибрационный скрининг:

20~2000Гц, 6,06г

Пропускная способность:

> 200 Гц

Масса:

≤ 160 г

Размеры:

50 мм × 50 мм × 30 мм

Описание продукта

Гироскоп оптического волокна контроля TDFG50S

Волоконно-оптический гироскоп TDFG50S - это высокопроизводительный датчик угловой скорости, использующий передовую полностью цифровую технологию обнаружения замкнутого цикла.Этот инструмент класса управления обеспечивает данные о угловой скорости в режиме реального времени со скоростями, превышающими 4 кГц, через серийный интерфейс.

Обзор продукции

Основываясь на оптическом эффекте Сагнака, эта серия волоконно-оптических гироскопов включает одноосевую, двуосевую и трехосевую конфигурации.Варианты с несколькими осями используют общий источник света и технологию схемы решителя для синхронного обнаружения угловой скорости по нескольким ортогональным осям.

Заявления

Идеально подходит для систем стабилизации и управления в управляемом оружии, платформах управления положением, торпедах, тактических ракетах и средне- и высококлассном промышленном оборудовании, требующем точного обнаружения движения.

Ключевые особенности

Компактный дизайн с небольшим отпечатком и легкой конструкцией
Архитектура твердого состояния без движущихся частей для повышения надежности
Возможность мгновенного включения с цифровым выходом для бесшовной интеграции компьютера
Работа с низким уровнем шума при минимальном расходе энергии
Эффективное с точки зрения затрат решение с увеличенным сроком эксплуатации

Технические спецификации

Параметр производительности	Спецификация
Динамический диапазон	≥±400°/с
Уклонения в работе	< 2°/h
Точность (10 секунд)	00,5°/ч ~ 0,2°/ч
Угловая случайная ходьба (ARW)	< 0,03°/√hr, 1σ
Проверка вибрации	20~2000 Гц, 6,06 г
Пропускная способность	> 200 Гц
Включить время	Десятки
Формат выходного сигнала	RS-422
Скорость обновления выходного сигнала	500 - 4000 Гц
Выходной сигнал Baud Rate	115200bps ~ 921600bps
Операционная температура	-40°C ~ +70°C
Температура хранения	-55°C ~ +85°C
Силовое питание	5В
Коннектор	J30J-15TJL
Потребление энергии	≤ 3 Вт
MTBF (MIL-HDBK-217-F)	> 150 000 часов
Вес	≤ 160 г
Размеры	50 мм * 50 мм * 30 мм
