Модель FG-1200-A/B Высокопроизводительная Инерциальная Навигационная Система на основе Волоконно-Оптического Гироскопа (ВОГ) с Приемлемым Насыщенным Набором Разъемов

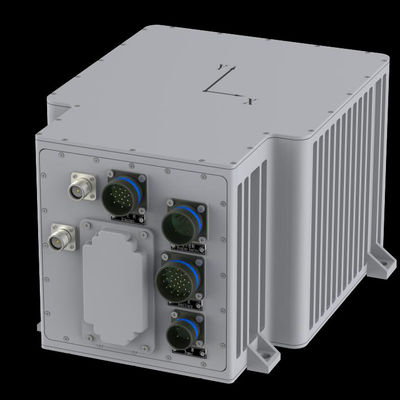

Большие изображения : Модель FG-1200-A/B Высокопроизводительная Инерциальная Навигационная Система на основе Волоконно-Оптического Гироскопа (ВОГ) с Приемлемым Насыщенным Набором Разъемов

Подробная информация о продукте:

Место происхождения:	Циндао
Фирменное наименование:	NAVI OPTICS
Сертификация:	CCS
Номер модели:	ФГ-1200-А/Б
Документ:	FG-1200-AB.pdf

Оплата и доставка Условия:

Количество мин заказа:	Один набор
Упаковывая детали:	Коробка коробки
Время доставки:	15 дней
Условия оплаты:	L/C,T/T
Поставка способности:	набор 30 в месяц

контакт

Модель FG-1200-A/B Высокопроизводительная Инерциальная Навигационная Система на основе Волоконно-Оптического Гироскопа (ВОГ) с Приемлемым Насыщенным Набором Разъемов

описание

Оставьте пустое место:	A@B	Без помощи:	≤0.05DEG@≤0.02DEG
С помощью:	≤ 0,02°@≤ 0,01°	Инерция без помощи:	≤1nm/2h@≤1nm/8h
С помощью GPS:	≤2m@≤2m	Логотип скорости:	≤1nm/4h@≤1nm/12h
Электромагнитный лаг:	≤1.5нм/4ч@≤1.5нм/12ч	Одметр:	≤ 0,5‰D@≤ 0,25‰D
Доступность данных:	8 минут @ 8 минут	Полная способность:	25 минут @ 25 минут
Heave＆surge (RMS):	5 cm or 5%@2.5 cm or 2.5%
Выделить:	блок измерения см 5 инерциальный , система спорного значения инерции см 5 , система инерциального управления см 5

Модель FG-1200-A/B Высокопроизводительная Инерциальная навигационная система FOG Вход приемлемый, богатый соединениями

Обзор

FG-1200 Система инерциальной навигации из оптических волокон представляет собой среднеточное инерциальное измерительное оборудование с высокой производительностью, но экономически эффективным.Он использует интерферометрический гироскоп оптического волокна модели 120 и гибкий акселерометр кварца в качестве инерционного датчикаОн может предоставить в режиме реального времени высокоточность трехмерного угла положения (настоящий северный угол направления, угол наклона и угол проката), угловую скорость носителя (азимутная скорость,горизонтальная скорость и вертикальная скорость)Эта система также предлагает информацию о средней точности позиционирования носителя без внешних датчиков.FG-1200 гарантирует точность системы с помощью высокоточной калибровки ошибок и технологии полной компенсации температурыОн использует электромагнитную защиту, тепловой баланс, вибрационный режим, герметичность и строгий производственный процесс, чтобы обеспечить превосходную адаптивность к окружающей среде.

Особенности

Высокопроизводительный ПОГ

Боевые доказательства

AHRS+INS в одной единице

Противопорушающее самовыражение при движении

Богатый соединениями, GPS / GNSS / скорость LOG DVL / USB

Ввод приемлемый

Конфигурируемый навигационный режим: INS/Integrated Navigation

Идеально подходит для всех типов носителей

Применение

Военно-морской корабль

ROV & UAV

Направление и нацеливание наземной армии

Платформа

		FG1200-A	FG1200-B
Заголовок (RMS)	Без помощи	≤ 0,05 градусов	≤ 0,01 градуса
	С помощью	≤ 0,02 градуса	≤ 0,008 градусов
Закатывать и откладывать	Без помощи	≤ 0,05 градусов	≤ 0,01 градуса
	С помощью	≤ 0,02 градуса	≤ 0,008 градусов
Должность ((CEP)	Инерция без помощи	≤ 2 нм/1 ч	≤ 1 нм/1 ч
	С помощью GPS	≤ 2 м	≤ 2 м
	Логотип скорости	≤ 1 нм/1 ч	≤ 2 нм/4 ч
	Электромагнитный журнал	≤1,5 нм/1 ч	≤ 3 нм/4 ч
	Одметр	≤ 0,5%0D	≤ 0,3 % 0D
Время установки	Доступность данных	10 минут	10 минут
	Полное отношение	30 минут	60 минут
Подъем и прилив (RMS)	5 см или 5%	20,5 см или 2,5%
Электрические	Силовое питание: 24ВДК ((1836ВДК), < 20 Вт
	Интерфейс: RS422/232x8, Ethernet,CANx2,PPSx2, импульс, максимальный выход 1000Hz
Физические	Размеры: 257×199×162 мм ((L×W×H)
	Масса: ≤ 7,2 кг
Диапазон измерений	Скорость: ± 200°/с
	Ускорение: ± 15 г
Экология	Рабочая температура: -40°C~+60°C
	Температура хранения: -55°C~+80°C
	Вибрация:0.04g2/Hz@20~2000Hz
	Удар при рабочем состоянии: 30 g@ms
