Качество Модель FG-1200-A/B Высокопроизводительная инерциальная навигационная система FOG с богатыми соединениями и приемлемым входом завод

Модель FG-1200-A/B Высокопроизводительная инерциальная навигационная система FOG с богатыми соединениями и приемлемым входом

Name: Модель FG-1200-A/B Высокопроизводительная инерциальная навигационная система FOG с богатыми соединениями и приемлемым входом
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: ФГ-1200-А/Б
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: ФГ-1200-А/Б

Место происхождения: Циндао

Сертификация: CCS

Минимальное количество заказа: Один набор

Возможность поставки: набор 30 в месяц

Срок поставки: 15 дней

Условия оплаты: L/C,T/T

Стандартная упаковка: Коробка коробки

FG-1200-AB.pdf

PDF

Резюме продукта

Высокопроизводительная система FOG INS с точностью курса до 0,05°, интеграцией GPS и широким набором соединений ввода-вывода. Содержит AHRS+INS в одном блоке, надежность военного уровня и поддержку военных кораблей, ROV и БПЛА.

Атрибуты продукта

Выделить

блок измерения см 5 инерциальный

,

система спорного значения инерции см 5

,

система инерциального управления см 5

Оставьте поле пустым:

А@Б

Без помощи:

≤0,05 градуса@≤0,02 градуса

С помощью:

≤0,02 градуса@≤0,01 градуса

Инерция без помощи:

≤1 морская миля/2 часа @≤1 морская миля/8 часов

С GPS:

≤2м@≤2м

Журнал скорости:

≤1 морская миля/4 часа @ ≤1 морская миля/12 часов

Электромагнитный журнал:

≤1,5 морских миль/4 часа @ ≤1,5 морских миль/12 часов

Одометр:

≤0,5‰D@≤0,25‰D

Доступность данных:

8 минут@8 минут

Полная автономия:

25 минут@25 минут

Подъем и скачок напряжения (RMS):

5 см или 5%@2,5 см или 2,5%

Описание продукта

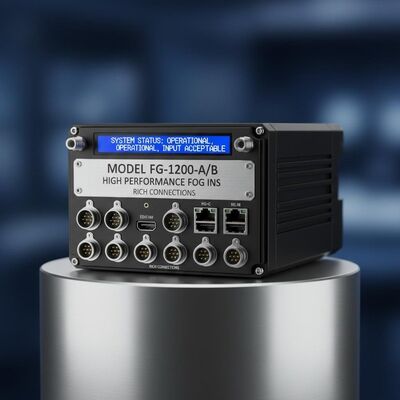

Модель FG-1200-A/B Высокопроизводительная инерциальная навигационная система FOG

Система инерциальной навигации из оптических волокон FG-1200 представляет собой среднеточное инерциальное измерительное устройство, обеспечивающее высокую производительность при экономической эффективности.Использование интерферометрического гироскопа из оптических волокон модели 120 и гибкого акселерометра из кварца в качестве инерциальных датчиков, эта система предоставляет в режиме реального времени высокоточные трехмерные углы положения, угловые скорости носителя и мгновенные данные о смещении.

Обзор системы

Эта передовая навигационная система обеспечивает истинное измерение угла направления на север, угла наклона, угла проката, скорости азимута, горизонтальной скорости, вертикальной скорости, подъема, прилива и колебания.Он также предлагает информацию о позиционировании средней точности без необходимости внешних датчиков.FG-1200 обеспечивает точность системы с помощью высокоточной калибровки ошибок и комплексной технологии компенсации температуры.оптимизация вибрационного режима, дизайн уплотнения и строгие производственные процессы, он обеспечивает исключительную адаптивность к окружающей среде.

Ключевые особенности

Высокопроизводительный волоконно-оптический гироскоп (FOG)
Боевая надёжность
AHRS+INS интегрированы в единое устройство
Противопорушающее самовыражение при движении
Богатые возможности подключения: GPS/GNSS/Speed LOG DVL/USBL
Гибкое принятие данных
Конфигурируемые режимы навигации: INS/Integrated Navigation
Совместима со всеми типами носителей

Заявления

Морские корабли
Системы ПЛА и БПЛА
Направление и нацеливание сухопутной армии
Различные установки платформы

Технические спецификации

Параметр	FG1200-A	FG1200-B
Направление (RMS) - без помощи	≤ 0,05°	≤ 0,01°
Рубрика (RMS) - с помощью	≤ 0,02°	≤ 0,008°
Ролл и питч - без помощи	≤ 0,05°	≤ 0,01°
Ролл и питч - с помощью	≤ 0,02°	≤ 0,008°
Положение (CEP) - Инерциальное без помощи	≤ 2 нм/1 ч	≤ 1 нм/1 ч
Положение (CEP) - с GPS	≤ 2 м	≤ 2 м
Регистр скорости	≤ 1 нм/1 ч	≤ 2 нм/4 ч
Электромагнитный журнал	≤1,5 нм/1 ч	≤ 3 нм/4 ч
Одометр	≤ 0,5%0D	≤ 0,3%0D
Установка времени - доступность данных	10 минут	10 минут
Определять время - полный настрой	30 минут	60 минут
Подъем и прилив (RMS)	5 см или 5%	20,5 см или 2,5%

Электрические спецификации

Силовое питание: 24VDC (18-36VDC), <20W
Интерфейс: RS422/232*8, Ethernet, CAN*2, PPS*2, импульс, максимальный выход 1000 Гц

Физические характеристики

Размер: 257*199*162 мм (L*W*H)
Масса: ≤ 7,2 кг

Диапазон измерений

Скорость: ±200°/с
Ускорение: ±15 г

Экологические спецификации

Операционная температура: от -40 до +60°C
Температура хранения: от -55 до +80°C
Вибрация: 0,04g2/Hz @ 20-2000Hz
Удар при рабочем состоянии: 30 g@ms
