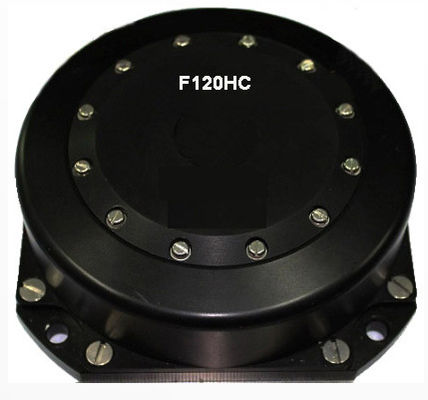

Волчок оптического волокна Одно-оси модели Ф120ХК высокий Аккуры с 0,002 °/хр склоняет смещение
введение 1.Продукт
1,1 принцип и функция деятельности
Этот продукт инерциальный датчик скорости изменения пеленга основанный на принципе влияния Саньяк, которое использовано для того чтобы измерить движение скорости изменения пеленга несущей вокруг чувствительной оси этого датчика. Этот блок принимает катушку оптического волокна как блок скорости изменения пеленга чувствительный и цепь обнаружения короткозамкнутого витка за основа.
2 луча от лазера впрыснуты в такое же волокно но в противоположных направлениях. Должный к влиянию Саньяк, луч путешествуя против вращения испытывает задержку немножко более короткого пути чем другой луч. Приводя дифференциальный сдвиг фазы измерен через интерферометрию, таким образом переводящ один компонент угловой скорости в перенос интерференционной картины которая измерена фотометрически.
Старты оптики разделять луча освещают от лазерного диода в 2 волны распространяя в направлениях по часовой стрелке и антиклоквисе через катушку состоя из много поворотов стекловолокна. Прочность влияния Саньяк зависит на полезной площади закрытого оптически пути: это нет просто геометрической зоны петли а увеличено числом поворотов в катушке.
Этот продукт инерциальный датчик составленный оптической системы, соответствуя электропитания и схемы обработки информации. Он может обеспечить трехосные данные по инкремента угла.
1,2 конфигурация
Продукт главным образом составлен следующих компонентов:
a) Оптически часть: источник света, муфта, модулятор/демодулятор ы, катушка волокна, детектор;
b) Часть цепи: доска процессора, доска источника света и предусилитель;
c) Структурная часть: тело, крышка, етк.
1,3 форма и размер установки
× мм × мм размера плана (120 ± 0,1) (120 ± 0,1) (38 ± 0,5) мм,
Установка проставляет размеры (± 94 0,1 мм) × (94±0.1мм)
1,4 веса
≤900г
1,5 рабочие параметры
| Имя индекса |
Требования к индекса |
Примечания |
|
Ряд измеренной скорости изменения пеленга
(°/с)
|
±300 |
|
|
Нелинейность коэффициента эффекта масштаба на
фиксированная температура
(ппм)
|
≤10 |
|
|
Асимметрия коэффициента эффекта масштаба на
Комнатная температура
(ппм)
|
≤1 |
|
|
Повторимость коэффициента эффекта масштаба на
фиксированная температура
(ппм)
|
≤5 |
|
|
Повторимость коэффициента эффекта масштаба на
полный диапазон температур от - 40℃ пашут 60℃
(ппм)
|
≤15 |
|
|
Косое смещение на фиксированную температуру
(10с, 1σ, °/х)
|
≤0.002 |
|
|
Косая повторимость смещения на
фиксированная температура
(1σ, °/х)
|
≤0.03 |
|
|
Косая повторимость смещения на
полный диапазон температур от - 40℃ пашут 60℃
(1σ, °/х)
|
≤0.05 |
С фиксированной точкой константа
тест температуры
|
|
Косое смещение на вполне
диапазон температур от - 40℃ пашут 60℃
(100с, 1σ, °/х)
|
≤0.005 |
Автономная компенсация |
|
Метод случайного блуждания
(°/√х)
|
≤0.0005 |
|
|
Время подогрева
(минута)
|
0 |
|
|
Случайная вибрация
(°/х)
|
≤0.1 |
Дифференкр между серединой
зеро отступления перед и после вибрацией
|
|
Удар
(°/х)
|
≤0.1 |
Зеро отступление перед и после ударом |
| Разрешая сила |
≤0.5 |
|
|
Зеро изменение отступления раньше и
после вибрации
(°/х)
|
≤0.01 |
|
|
Зеро косая чувствительность
(°/х/ГС)
|
<0.5 |
|
| Температура хранения |
- 50℃ ~70℃ |
|
| Рабочая температура |
- 40℃ ~65℃ |
|
1,6 механические и электрические интерфейсы
1.6.1 механический интерфейс
Поверхность установки продукта образовывает фиксированную поверхность для внешней установки, и винт установки М6.
1.6.2 требования к электической мощности
Внешнее электропитание к продукту имеет 2 пути:
Полностью к + (5 В±0.25В), выход повер>7в
Другой путь - (5 В±0.25В), выход повер>4в
Пульсация внешней силы: <20мВ
1.6.3 электрический интерфейс соединения
| Секретный номер гнезда ЗДжА12-01т |
Физический меаинг |
Примечание |
| 1 |
+5В |
|
| 2 |
ГДН |
|
| 3 |
- 5В |
|
| 9 |
Р + |
|
| 10 |
Р - |
|
| 11 |
Т + |
|
| 12 |
Т - |
|
