Качество Модель DINS-100 Высокоточная двойная ось вращающаяся лазерная гироинерциальная навигационная система с военным стандартом завод

Модель DINS-100 Высокоточная двойная ось вращающаяся лазерная гироинерциальная навигационная система с военным стандартом

Name: Модель DINS-100 Высокоточная двойная ось вращающаяся лазерная гироинерциальная навигационная система с военным стандартом
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: DINS-100
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: DINS-100

Место происхождения: Китай

Сертификация: CCS

Минимальное количество заказа: Один набор

Условия оплаты: T/T

Стандартная упаковка: Картонная коробка

DINS-100.pdf

PDF

Резюме продукта

Модель DINS-100: Высокоточный двухосный поворотный лазерный гироскоп INS с точностью позиционирования 2 нм/10d, точностью ориентации 0,005° и долговечностью военного уровня. Имеет автономную калибровку, полную температурную компенсацию и превосходную адаптируемость к окружающей среде для морских и ракетных применений.

Атрибуты продукта

Выделить

Двухосная вращающаяся лазерная гироскопа

,

Система высокоточной инерциальной навигации

,

лазерная гиро-навигационная система с гарантией

Время урегулирования:

6 часов

Позиция:

2 нм/10 д, пик

Скорость:

0.5 м/с, 1σ

Отношение:

00,005 градусов, 1 σ

Заголовок:

0.008×sec(Lat) deg, 1σ

Поднимать:

5 см или 5%

Рабочая температура:

-40℃~+55℃

Температура хранения:

-55℃~+70℃

Размеры (Ш х Д х В):

φ550×500 мм

Масса:

≤60kg

Описание продукта

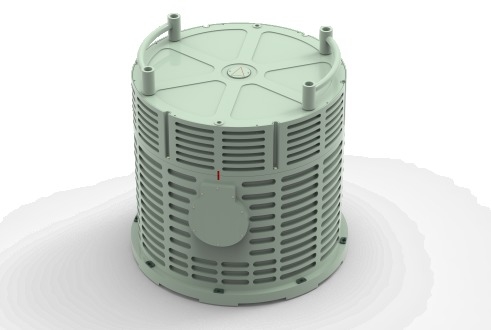

Модель DINS-100 Высокоточная двойная ось Ротационная лазерная гироинерциальная навигационная система

DINS 100 dual-axis rotary laser gyro inertial navigation system is a high-performance inertial navigation and measurement equipment designed for demanding applications requiring exceptional precision and reliability.

Обзор системы

Система включает в себя гироскоп лазера с двойной частотой 90-го типа и технологии кварцевого акселерометра сгибания.и двухосевой вращающейся автономной калибровки с технологиями самокомпенсации ошибок значительно повышают производительность системы.

С помощью комплексной электромагнитной защиты, оптимизации теплового баланса, вибрационного анализа, дизайна уплотнения и строгих производственных процессов,Система обеспечивает отличную адаптивность к окружающей среде для критически важных операций.

Ключевые особенности

Высокоточный 90-типовой двухчастотный лазерный гироскоп
Двухосная вращающаяся самокалибровка и самокомпенсация ошибок
Возможности первоначального выравнивания статической основы и подвижной основы
Всеобъемлющая калибровка и компенсация параметров ошибок в полном диапазоне температур
Предварительно установленная совместимость интерфейса GNSS/одометр/трип-метр
Конфигурация для различных режимов навигации
Отличная адаптивность к окружающей среде
Соответствие военным стандартам

Заявления

Системы навигации судов
Подводная подводная навигация
Позиционирование и ориентация ракетных ракетных установок
Высокоточные измерения положения

Спецификации производительности

Время запуска	6 часов
Чистое инерциальное положение	2 нм/10d, пик
Чистая инерциальная скорость	00,5 м/с, 1 σ
Чисто инерциальное отношение	00,005 градусов, 1 σ
Чистая инерциальная направленность	0.008*sec(Lat) deg, 1σ
Поднимите	5 см или 5%

Диапазон измерений

Угловая скорость	± 400°/с
Ускорение	± 20 г

Рабочая среда

Рабочая температура	-40°C до +55°C
Температура хранения	-55°C до +70°C
Вибрация	0.04g2/hz @ 20-2000hz
Устойчивость к ударам	Нормальная работа при 30g @ 6ms / Без повреждений при 50g @ 11ms

Электрические характеристики

Рабочее напряжение	28VDC
Потребление энергии	≤ 200 Вт
Интерфейс связи	RS422/RS232/CAN/Ethernet

Физические характеристики

Размеры (W * D * H)	φ550 * 500 мм
Вес	≤ 60 кг
