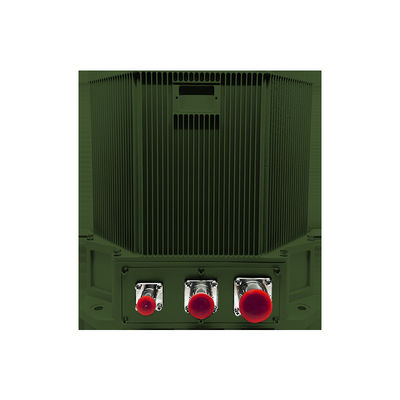

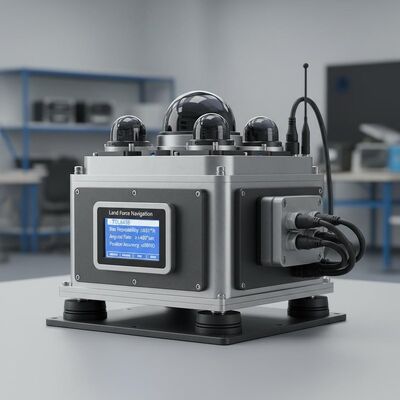

Качество Наземное навигационное оборудование TDL645B, устанавливаемое на транспортном средстве, с оптическим гиропозиционированием с повторяемостью предвзятости ≤0,01°/h и угловой скоростью ≥±400°/сек для точности позиции ≤0,08%D завод

Наземное навигационное оборудование TDL645B, устанавливаемое на транспортном средстве, с оптическим гиропозиционированием с повторяемостью предвзятости ≤0,01°/h и угловой скоростью ≥±400°/сек для точности позиции ≤0,08%D

Name: Наземное навигационное оборудование TDL645B, устанавливаемое на транспортном средстве, с оптическим гиропозиционированием с повторяемостью предвзятости ≤0,01°/h и угловой скоростью ≥±400°/сек для точности позиции ≤0,08%D
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL645B
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDL645B

Место происхождения: Китай

Сертификация: CCS

Минимальное количество заказа: Один набор

Возможность поставки: 10 комплектов в месяц

Срок поставки: 5-8 рабочих дней

Стандартная упаковка: Картонная коробка

TDL645B.pdf

PDF

Резюме продукта

Land Force TDL645B: Высокоточный гироскоп, установленный на транспортном средстве, со смещением ≤0,01°/ч, угловой скоростью ±400°/с и работой при -40℃~60℃. Поддерживает интеграцию ZUPT, GNSS/IMU и инерциальной системы/одометра для точной навигации в экстремальных условиях.

Атрибуты продукта

Выделить

Оптико-гироскопическое оборудование позиционирования

,

Оптико-гироскопическое оборудование позиционирования

,

устанавливаемое на транспортном средстве

Предвзятость повторяемость:

≤0,01°/ч

Точность фактора масштаба:

≤5 частей на миллион

Случайная прогулка:

≤0,003°/√ч

Угловая скорость:

≥±400°/сек

Масса:

<6,5 кг

Входное напряжение:

24 В постоянного тока (± 25%)

Описание продукта

Навигационное оборудование наземных войск TDL645B для оптического гиропозиционирования и ориентации на транспортных средствах

Передовая система оптического гиропозиционирования и ориентации, установленная на транспортном средстве, предназначенная для точных навигационных и позиционирующих приложений на различных мобильных платформах.

Обзор системы

TDL645B включает лазерные или волоконно-оптические гироскопы с кварцевыми акселерометрами в инерциальной навигационной архитектуре.обеспечивает параметры навигации транспортного средства в режиме реального времени в нескольких режимах эксплуатации, включая обновления на нулевой скорости (ZUPT), интегрированная навигация GNSS/IMU и интегрированная инерциальная/одометровая навигация.

Области применения

Транспортные средства для геодезической съемки
Танки и бронированные машины
Самоходные артиллерийские системы
Боевые машины пехоты
Беспилотные наземные транспортные средства
Высокоскоростные поезда
Транспортные средства сельскохозяйственных машин

Характеристики производительности

Выравнивание и инициализация в статическом или динамическом (в движении) состоянии
Автономная навигация с возможностью обновления с нулевой скоростью (ZUPT)
Интегрированная навигация с системами считывания километров и спутниковыми системами
Работает в районах с высокой широтой (± 65°), чрезвычайно холодной и высокой высоты
Конструкция высокой надежности для требовательных условий

Технические спецификации

Тип параметра	Спецификация
Модель	TDL645B
Повторяемость уклонения акселерометра	≤ 20 мкг
Точность фактора шкалы акселерометра	≤ 20 ppm
Повторяемость гиробиаса	≤ 0,01°/ч
Точность гиромасштабного фактора	≤ 5 ppm
Гиро случайная ходьба	≤ 0,003°/√hr
Угловая скорость	≥±400°/сек
Угловое ускорение	100000°/сек2
Ускорение	> 25 г
Время выравнивания	≤15 мин
Вход/выход	3 RS422 полнодуплексные серийные порты, 1 100M Ethernet порт
Точность поиска севера/ориентации	≤ 5 м
Инерциальная навигация/комбинация одометра	≤ 0,08%D
Подшипник Сохраняет точность (2 часа)	≤ 0,4 миллилитра
Комбинированная точность позиции навигации	≤0,2 миллилитра
Точность курса (AHRS)	≤0,2 миллилитра
Точность наклона и проката (AHRS)	≤0,2 миллилитра
Потребление энергии	< 40 Вт
Вес	< 6,5 кг
Операционная температура	-40°C~60°C
Устойчивость к ударам	15 г, полусинусная волна 11 мс.
Входное напряжение	DC24V ((± 25%)
Способ охлаждения	Проведение к креплению
Сопротивление вибрации	20~2000 Гц, 6,06 г
MTBF	>15000 часов

Эта всеобъемлющая система позиционирования обеспечивает полную и непрерывную информацию о положении, скорости и положении транспортного средства.удовлетворение различных требований различных платформ, установленных на транспортных средствах, в требовательных условиях эксплуатации.
