Качество Наземное навигационное оборудование TDL85A, устанавливаемое на транспортном средстве, оборудование для оптического гиропозиционирования с повторяемостью уклонения ≤ 0,003°/ч, угловой скоростью ≥ ± 400°/сек и массой < 8 кг. завод

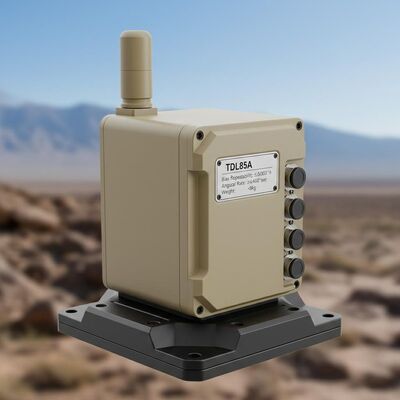

Наземное навигационное оборудование TDL85A, устанавливаемое на транспортном средстве, оборудование для оптического гиропозиционирования с повторяемостью уклонения ≤ 0,003°/ч, угловой скоростью ≥ ± 400°/сек и массой < 8 кг.

Name: Наземное навигационное оборудование TDL85A, устанавливаемое на транспортном средстве, оборудование для оптического гиропозиционирования с повторяемостью уклонения ≤ 0,003°/ч, угловой скоростью ≥ ± 400°/сек и массой < 8 кг.
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL85A
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDL85A

Место происхождения: Китай

Сертификация: CCS

Минимальное количество заказа: Один набор

Возможность поставки: 10 комплектов в месяц

Срок поставки: 5-8 рабочих дней

Стандартная упаковка: Картонная коробка

TDL85A.pdf

PDF

Резюме продукта

Оптический гироскоп TDL85A, устанавливаемый на транспортном средстве, обеспечивает точную навигацию со смещением ≤0,003°/ч, точностью ≤2 ppm и скоростью ±400°/с. Сертифицированный для работы при температуре -40℃~60℃, он поддерживает интеграцию ZUPT, GNSS и одометров для резервуаров, исследовательских машин и беспилотных платформ.

Атрибуты продукта

Выделить

Оптическая гиронавигация

,

установленная на транспортном средстве

,

Инерциальная навигационная система сухопутных войск

Предвзятость повторяемость:

≤ 0,003°/H

Случайная прогулка:

≤0,0008°/√ч

Точность фактора масштаба:

≤2ppm

Угловая скорость:

≥±400°/сек

Размеры:

232×186×160

Масса:

<8 кг

Описание продукта

Оборудование наземной навигации TDL85A, установленное на транспортном средстве, для оптического гиропозиционирования

Эта оптическая система позиционирования и ориентации гироскопов, установленная на автомобиле, использует лазерные или волоконно-оптические гироскопы в сочетании с кварцевыми акселерометрами в качестве основных датчиков.Использование архитектуры инерциальной навигационной системы (SINS) с передовым навигационным программным обеспечением, он предоставляет навигационные данные в режиме реального времени через несколько режимов работы.

Возможности системы

Оборудование обеспечивает полные параметры навигации транспортного средства, включая положение, скорость и положение, чтобы удовлетворить различные требования различных транспортных платформ.Режимы работы включают обновление с нулевой скоростью (ZUPT) для стационарной калибровки.Интегрированная навигация (GPS/BeiDou) и интеграция инерции/одометра.

Области применения

Транспортные средства для геодезической съемки
Танки и самоходная артиллерия
Боевые машины пехоты
Беспилотные транспортные средства
Высокоскоростные поезда
Транспортные средства сельскохозяйственных машин

Характеристики производительности

Способность к выравниванию и инициализации в статическом или динамическом (в движении) состоянии
Обладает автономной навигацией, обновлением на нулевой скорости (ZUPT) и интегрированной навигацией с системами считывания километров и/или спутниковыми системами.
Подходит для использования в высоких широтах (± 65°), чрезвычайно холодных и высокогорных регионах
Конструкция высокой надежности

Технические спецификации

Тип параметра	Спецификация
Ускоритель месяцы повторяемость предвзятости	≤ 10 мкг
Акселерометр Месяцы Точность фактора шкалы	≤ 10 ppm
Повторяемость гиробиаса	≤ 0,003°/ч
Точность гиромасштабного фактора	≤2ppm
Случайная прогулка	≤ 0,008°/√hr
Угловая скорость	≥±400°/сек
Угловое ускорение	100000°/сек2
Ускорение	> 25 г
Угловое отношение	Любая ориентация
Время выравнивания	≤8 мин
Вход/выход	3 RS422 полнодуплексные серийные порты, 1 100M Ethernet порт
Точность поиска севера/ориентации	≤ 7 м
Инерциальная навигация/комбинация одометра	≤ 0,1%D
Подшипник Сохранение точности/2h	≤ 0, 5 миллилитра
Комбинированная точность позиции навигации	≤ 0,3 миллилитра
Точность направления AHRS	≤ 0,3 миллилитра
Точность AHRS Pitch & Roll	≤0,2 миллилитра
Потребление энергии	< 30 Вт
Размеры	232186160
Вес	< 8 кг
Операционная температура	-40°C~60°C
Устойчивость к ударам	15 г, полусинусная волна 11 мс.
Входное напряжение	DC24V ((± 25%)
Способ охлаждения	Проведение к креплению
Сопротивление вибрации	20~2000 Гц, 6,06 г
MTBF	>20000 часов
