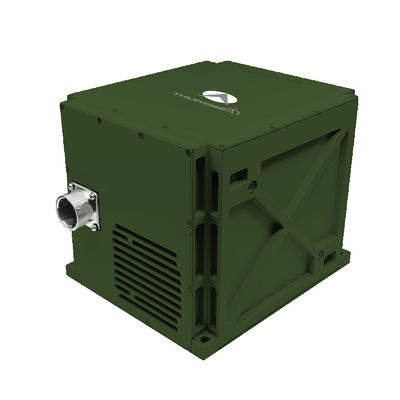

Качество TDL65A Оптическое гиропозиционирующее оборудование, установленное на транспортном средстве, с угловой скоростью ≥±400°/сек, повторяемостью предвзятости ≤0,006°/ч и весом < 6kg завод

TDL65A Оптическое гиропозиционирующее оборудование, установленное на транспортном средстве, с угловой скоростью ≥±400°/сек, повторяемостью предвзятости ≤0,006°/ч и весом < 6kg

Name: TDL65A Оптическое гиропозиционирующее оборудование, установленное на транспортном средстве, с угловой скоростью ≥±400°/сек, повторяемостью предвзятости ≤0,006°/ч и весом < 6kg
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL65A
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDL65A

Место происхождения: Китай

Сертификация: CCS

Минимальное количество заказа: Один набор

Возможность поставки: 10 комплектов в месяц

Срок поставки: 5-8 рабочих дней

Стандартная упаковка: Картонная коробка

TDL65A.pdf

PDF

Резюме продукта

Оптическая гироскопическая система TDL65A, устанавливаемая на транспортном средстве, обеспечивает повторяемость смещения ≤0,006°/ч и угловую скорость ≥±400°/с. Поддерживает интеграцию ZUPT, GNSS и одометров для танков, БПЛА и исследовательских машин. Работает в экстремальных условиях (-40℃~60℃) с наработкой на отказ более 20 000 часов.

Атрибуты продукта

Выделить

Передовая инерциальная навигационная система

,

Инерциальная навигационная система

Предвзятость повторяемость:

≤ 0,006°/ч

Точность фактора масштаба:

≤3ppm

Случайная прогулка:

≤ 0,0015°/√hr

Угловая скорость:

≥±400°/сек

Размеры:

193×169×160

Масса:

<6kg

Описание продукта

Усовершенствованное сухопутное навигационное оборудование TDL65A для оптического гиропозиционирования и ориентации

Система позиционирования и ориентации оптического гиропоказателя TDL65A, установленная на транспортном средстве, использует лазерные гиропоказатели/волоконно-оптические гиропоказатели и кварцевые акселерометры в качестве основных датчиков.Принятие инерциальной навигационной архитектуры с расширенными навигационными алгоритмамиЭта серия продуктов поддерживает несколько режимов работы, включая обновление с нулевой скоростью (ZUPT), инерциальную навигацию с помощью GNSS,и инерциальной навигации с помощью километров.

Области применения

Транспортные средства для геодезической съемки
Танки и самоходная артиллерия
Боевые машины пехоты
Беспилотные транспортные средства
Высокоскоростные поезда
Транспортные средства сельскохозяйственных машин

Характеристики производительности

Возможность автономной навигации
Функциональность обновления с нулевой скоростью (ZUPT)
Интегрированная навигация с системами считывания километров и спутниковыми системами
Конструкция высокой надежности
Подходит для регионов с высокой широтой (± 65°), чрезвычайно холодной и высокой высоты
Способность к выравниванию и инициализации в статическом или динамическом (в движении) состоянии

Технические спецификации

Тип параметра	Спецификация
Модель	TDL65A
Повторяемость уклонения акселерометра	≤ 10 мкг
Точность фактора шкалы акселерометра	≤ 10 ppm
Повторяемость гиробиаса	≤ 0,006°/ч
Точность гиромасштабного фактора	≤3ppm
Гиро случайная ходьба	≤ 0,0015°/√hr
Угловая скорость	≥±400°/сек
Угловое ускорение	100000°/сек2
Ускорение	> 25 г
Угловое отношение	Любая ориентация
Время выравнивания	≤8 мин
Вход/выход	3 RS422 полнодуплексные серийные порты, 1 100M Ethernet порт
Точность поиска севера/ориентации	≤ 7 м
Инерциальная навигация/комбинация одометра	≤ 0,2%D
Подшипник Сохраняет точность (2 часа)	≤1,0мл
Комбинированная точность позиции навигации	≤ 0, 5 миллилитра
Точность направления AHRS	≤ 0, 5 миллилитра
Точность AHRS Pitch & Roll	≤0,2 миллилитра
Потребление энергии	< 30 Вт
Размеры	193169160 мм
Вес	< 6 кг
Операционная температура	-40°C до 60°C
Устойчивость к ударам	15 г, полусинусная волна 11 мс.
Входное напряжение	DC24V ((± 25%)
Способ охлаждения	Проведение к креплению
Сопротивление вибрации	20~2000 Гц, 6,06 г
MTBF	>20000 часов
