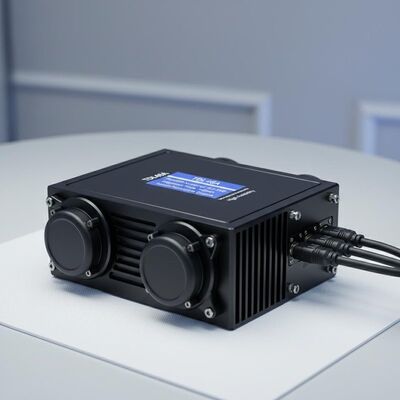

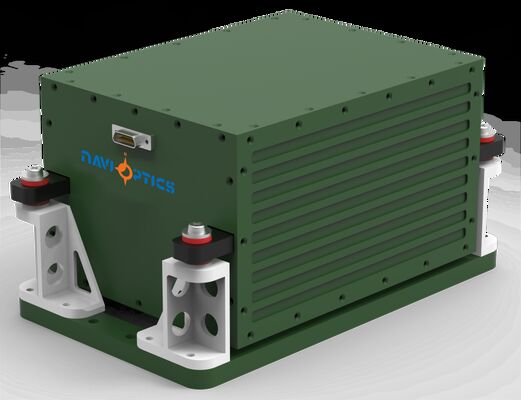

Качество TDL46A Автомобильное оптическое оборудование гиропозиционирования с точностью позиции ≤0,3%D ≤8 мин Время выравнивания и высоконадежная инерциальная навигационная система завод

TDL46A Автомобильное оптическое оборудование гиропозиционирования с точностью позиции ≤0,3%D ≤8 мин Время выравнивания и высоконадежная инерциальная навигационная система

Name: TDL46A Автомобильное оптическое оборудование гиропозиционирования с точностью позиции ≤0,3%D ≤8 мин Время выравнивания и высоконадежная инерциальная навигационная система
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL46A
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDL46A

Место происхождения: Китай

Сертификация: CCS

Минимальное количество заказа: Один набор

Возможность поставки: 10 комплектов в месяц

Срок поставки: 5-8 рабочих дней

Стандартная упаковка: Картонная коробка

TDL46A.pdf

PDF

Резюме продукта

Установленное на автомобиле оборудование оптического гироскопического позиционирования TDL46A обеспечивает высокоточную навигацию с точностью до 10 м, поддерживает несколько режимов интеграции (ZUPT/GNSS/одометр) и работает в экстремальных условиях (-40℃~60℃). Имеет низкое энергопотребление (<20 Вт), компактный дизайн и среднее время безотказной работы более 20 000 часов для надежной работы в военной и промышленной технике.

Атрибуты продукта

Выделить

Оптико-гироскопическое оборудование позиционирования и ориентирования

,

Оптико-гироскопическое оборудование для транспортных средств

,

Инерциальный измерительный блок для транспортных средств

Описание продукта

Оптическое оборудование ориентации гиропозиционирования наземной навигации TDL46A

На транспортном средстве устанавливается система оптического гиропозиционирования и ориентации TDL46A, которая использует передовые лазерные или волоконно-оптические гироскопы в сочетании с кварцевыми акселерометрами в качестве основных инерционных датчиков.Использование архитектуры инерциальной навигационной системы (SINS) со сложными навигационными алгоритмами, он предоставляет данные о позиционировании, ориентации и навигации в режиме реального времени для различных приложений транспортной платформы.

Оперативные возможности

Эта система поддерживает несколько режимов работы, включая обновление с нулевой скоростью (ZUPT), интегрированную навигацию GNSS/INS и интегрированную навигацию с километрами/INS.предоставление комплексных параметров навигации транспортных средств в различных эксплуатационных сценариях.

Области применения

Транспортные средства для геодезической съемки
Танки и бронированные машины
Самоходные артиллерийские системы
Боевые машины пехоты
Беспилотные наземные транспортные средства
Высокоскоростные поезда
Транспортные средства сельскохозяйственных машин

Характеристики производительности

Работает в районах с высокой широтой (± 65°), с сильной холодностью и на большой высоте.
Автономная навигационная способность с обновлением на нулевой скорости (ZUPT)
Интегрированная навигация с системами считывания километров и спутниковыми системами
Высокая надежность для требовательных приложений
Выравнивание и инициализация как в статическом, так и в динамическом (в движении) состоянии

Технические спецификации

Тип параметра	Спецификация
Модель	TDL46A
Ускоритель - Месяц повторяемость предвзятости	≤ 20 мкг
Акселерометр - точность фактора масштаба месяцев	≤ 20 ppm
Гиро - повторяемость предвзятости	≤ 0,008°/ч
Гиро - точность фактора масштаба	≤ 5 ppm
Гиро - случайная ходьба	≤ 0,003°/√hr
Угловая скорость	≥±400°/сек
Угловое ускорение	100000°/сек2
Ускорение	> 25 г
Угловое отношение	Любая ориентация
Время выравнивания	≤8 мин
Вход/выход	3 RS422 полнодуплексные серийные порты, 1 100M Ethernet порт
Точность позиции - поиск севера/ориентация	≤ 10 м
Инерциальная навигация/комбинация одометра	≤ 0,3%D
Точность поиска севера/ориентации	≤1,0мл
Подшипник Сохранение точности/2h	≤ 1,5 миллилитра
Комбинированная точность позиции навигации	≤ 0,75 миллилитра
Применение AHRS - точность позиции	≤ 0,75 миллилитра
Приложения AHRS - точность наклона и проката	≤ 0,35 мл
Потребление энергии	< 20 Вт
Размеры	195160108 мм
Вес	< 3,9 кг
Операционная температура	-40°C до +60°C
Устойчивость к ударам	15 г, полусинусная волна 11 мс.
Входное напряжение	DC24V (± 25%)
Способ охлаждения	Проведение к креплению
Сопротивление вибрации	20-2000 Гц, 6,06 г
MTBF	>20000 часов
