Качество Навигационное оборудование наземных сил TDL45C, устанавливаемое на транспортном средстве, оборудование для оптического гиропозиционирования с произвольной ходьбой ≤ 0,003°/√hr, угловой скоростью ≥±400°/сек и MTBF >15000 часов завод

Навигационное оборудование наземных сил TDL45C, устанавливаемое на транспортном средстве, оборудование для оптического гиропозиционирования с произвольной ходьбой ≤ 0,003°/√hr, угловой скоростью ≥±400°/сек и MTBF >15000 часов

Name: Навигационное оборудование наземных сил TDL45C, устанавливаемое на транспортном средстве, оборудование для оптического гиропозиционирования с произвольной ходьбой ≤ 0,003°/√hr, угловой скоростью ≥±400°/сек и MTBF >15000 часов
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45C
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDL45C

Место происхождения: Китай

Сертификация: CCS

Минимальное количество заказа: Один набор

Возможность поставки: 10 комплектов в месяц

Срок поставки: 5-8 рабочих дней

Стандартная упаковка: Картонная коробка

TDL45C.pdf

PDF

Резюме продукта

Оптическая гироскопическая система TDL45C, устанавливаемая на транспортном средстве, обеспечивает точность позиционирования ≤5 м и среднее время безотказной работы более 15 000 часов. Имеет угловую скорость ±400°/с, работу при температуре от -40℃ до 60℃ и несколько режимов навигации для военной и промышленной техники.

Атрибуты продукта

Выделить

Оптическое гиротехническое оборудование

,

установленное на транспортном средстве

Повторяемость предвзятости месяцев:

≤10 мкг

Месяцы Точность фактора шкалы:

≤10 частей на миллион

Предвзятость повторяемость:

≤0,01°/ч

Точность фактора масштаба:

≤5 частей на миллион

Случайная прогулка:

≤0,003°/√ч

Угловая скорость:

≥±400°/сек

Угловое ускорение:

100000°/сек2

среднее время безотказной работы:

>15000 часов

Описание продукта

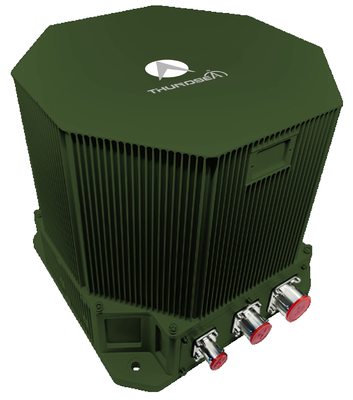

Оборудование наземной навигации TDL45C для оптического гиропозиционирования и ориентации

На транспортном средстве TDL45C установлено оборудование для позиционирования и ориентации оптических гироскопов с использованием передовых лазерных или волоконно-оптических гироскопов и кварцевых акселерометров в качестве основных датчиков.Использование архитектуры инерциальной навигационной системы с изощренным навигационным программным обеспечением, он предоставляет данные о навигации в режиме реального времени в нескольких режимах работы, включая обновление с нулевой скоростью (ZUPT), инерциальную/спутниковую интегрированную навигацию,и инерциальной/одометровой интегрированной навигации.

Области применения

Эта оптическая система гиропозиционирования совместима с различными платформами транспортных средств, включая геодезические машины, бронированные боевые платформы (танки, самоходная артиллерия,боевые машины пехоты), беспилотные наземные транспортные средства (UGV), высокоскоростные железнодорожные системы, сельскохозяйственные машины и другие механизированные платформы, требующие точной навигации.Это универсальное решение отвечает потребностям позиционирования в гражданских, военных и промышленных применений.

Характеристики производительности

Автономная навигация с возможностью обновления с нулевой скоростью (ZUPT)
Интегрированная навигация с системами считывания километров и спутниковыми системами
Выравнивание и инициализация как в статическом, так и в динамическом (в движении) состоянии
Подходит для регионов с высокой широтой (± 65°), чрезвычайно холодной и высокой высоты
Конструкция высокой надежности для требовательных условий

Технические спецификации

Категория параметров	Спецификация	Стоимость
Ускоритель	Повторяемость предвзятости месяцев	≤ 10 мкг
	Месяцы Точность фактора шкалы	≤ 10 ppm
	Гиро	Повторяемость предвзятости	≤ 0,01°/ч
Точность фактора масштаба		≤ 5 ppm
Случайная прогулка		≤ 0,003°/√hr
Особенности	Угловая скорость	≥±400°/сек
	Угловое ускорение	100000°/сек2
	Ускорение	> 25 г
	Угловое отношение	Любая ориентация
Производительность	Время выравнивания	≤15 мин
Вход/выход	Интерфейсы	3 RS422 полнодуплексные серийные порты, 1 100M Ethernet порт
Точность позиции	Точность поиска севера/ориентации	≤ 5 м
	Инерциальная навигация/комбинация одометра	≤ 0,05%D
	Точность поиска севера/ориентации	≤ 0,3 миллилитра
	Подшипник Сохранение точности/2h	≤ 0,3 миллилитра
	Комбинированная точность позиции навигации	≤0,2 миллилитра
Производительность приложений AHRS	Точность направления	≤0,2 миллилитра
Производительность приложений AHRS	Точность наклона и проката	≤0,2 миллилитра
Характеристики	Потребление энергии	< 40 Вт
	Вес	< 8,2 кг
	Температурный диапазон	-40°C~60°C
	Устойчивость к ударам	15 г, полусинусная волна 11 мс.
	Входное напряжение	DC24V ((± 25%)
	Способ охлаждения	Проведение к креплению
	Сопротивление вибрации	20~2000 Гц, 6,06 г
	MTBF	>15000 часов
