Подробная информация о продукте:
|
| Повторяемость предвзятости месяцев: | ≤20μg | Месяцы Точность фактора шкалы: | ≤20PPm |
|---|---|---|---|
| Косая повторимость: | ≤0,01°/ч | Точность фактора масштаба: | ≤20PPm |
| Метод случайного блуждания: | ≤ 0,003°/√hr | Вибрация: | 20~2000 Гц,60,06 грамма |
| Мтбф: | >20000 часов |

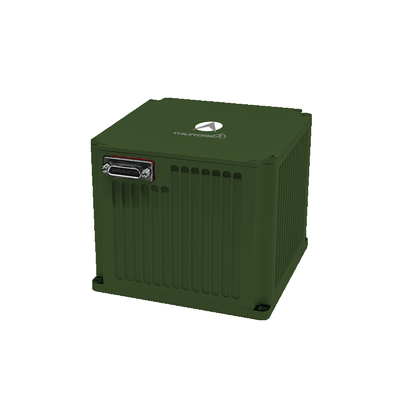

Наземное навигационное оборудование TDF71A для оптического гиропозиционирования и ориентации
1 IВведение
Система оптического гиропозиционирования и ориентации, установленная на транспортном средстве, использует лазерные или волоконно-оптические гироскопы в сочетании с кварцевыми акселерометрами в качестве основных компонентов.Работающие в соответствии с архитектурой инерциальной навигационной системы с застежкой, использует передовое алгоритмическое программное обеспечение для доставки навигационных данных в режиме реального времени.Инерциальная/спутниковая интегрированная навигация, и инерциальной/одометровой навигации слияния, обеспечивающей комплексные параметры движения транспортного средства для различных требований мобильной платформы.
2Область применения
Подходит для автомобилей геодезической съемки, танков, самоходных артиллерийских машин, боевых машин пехоты, беспилотных автомобилей, высокоскоростных поездов, сельскохозяйственных машин и т.д.
3Характеристики производительности
Способность к выравниванию и инициализации в статическом или динамическом (в движении) состоянии.
Обладает автономной навигацией, обновлением с нулевой скоростью (ZUPT) и интегрированной навигацией с системами считывания километров и/или спутниковыми системами.
Подходит для использования в высоких широтах (± 65°), чрезвычайно холодных и высоких районах.
Высокая надежность.
4 Основные параметры
| Тип | TDF71A | |
| Ускоритель | Повторяемость предвзятости месяцев | ≤ 20 мкг |
| Месяцы Точность фактора шкалы | ≤ 20 ppm | |
| Гиро | Повторяемость предвзятости | ≤ 0,01°/ч |
| Точность фактора масштаба | ≤ 20 ppm | |
| Случайная прогулка | ≤ 0,003°/√hr | |
| Особенности | Угловая скорость | ≥±400°/сек |
| Угловое ускорение | 100000°/сек2 | |
| Ускорение | > 25 г | |
| Угловое отношение | Любая ориентация | |
| Время выравнивания | ≤5 мин | |
| Вход/выход | 3 RS422 полнодуплексные серийные порты, 1 100M Ethernet порт | |
| Точность позиции | Точность определения севера/ориентации | - Я... |
| Инерциальная навигация/одометр | ≤ 0,4%D | |
| Точность определения севера/ориентации | ≤ 3,0мл | |
| Точность хранения подшипников/2h | ≤ 4,0мл | |
| Комбинированная точность позиции навигации | ≤ 2,0мл | |
| Производительность приложений AHRS | Точность направления | ≤ 2,0мл |
| Точность наклона и проката | ≤ 0, 5 миллилитра | |
| Характеристики | Потребление энергии | < 15 Вт |
| Размеры | 110×110×100 | |
| Вес | < 2,2 кг | |
| Температура | -40°C~60°C | |
| Шок | 15 г, половинная синусная волна 11 мс | |
| Входное напряжение | DC24V ((± 25%) | |
| охлаждение | Проведение к креплению | |
| Вибрация | 20~2000 Гц,60,06 грамма | |
| MTBF | >20000 часов | |
