Качество Наземное навигационное оборудование TDF61A, устанавливаемое на транспортном средстве, оборудование для оптического гиропозиционирования с повторяемостью преимуществ ≤ 50μg, >20000 часов MTBF и ≤5 мин времени выравнивания завод

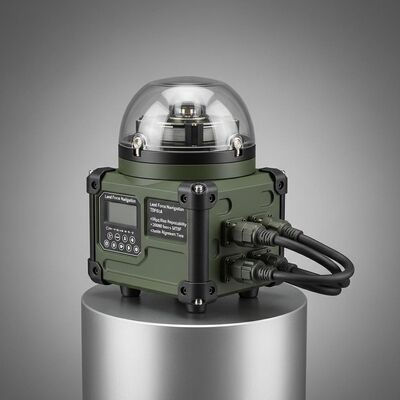

Наземное навигационное оборудование TDF61A, устанавливаемое на транспортном средстве, оборудование для оптического гиропозиционирования с повторяемостью преимуществ ≤ 50μg, >20000 часов MTBF и ≤5 мин времени выравнивания

Name: Наземное навигационное оборудование TDF61A, устанавливаемое на транспортном средстве, оборудование для оптического гиропозиционирования с повторяемостью преимуществ ≤ 50μg, >20000 часов MTBF и ≤5 мин времени выравнивания
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61A
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDF61A

Место происхождения: Китай

Сертификация: CCS

Минимальное количество заказа: Один набор

Возможность поставки: 10 комплектов в месяц

Срок поставки: 5-8 рабочих дней

Стандартная упаковка: Картонная коробка

TDF61A.pdf

PDF

Резюме продукта

Установленное на автомобиле оптическое гироскопическое оборудование позиционирования TDF61A обеспечивает высокоточную навигацию с повторяемостью смещения ≤0,03°/час и наработкой на отказ >20 000 часов. Имеет динамическое выравнивание, многорежимную работу (ZUPT/встроенная навигация) и надежную работу в экстремальных условиях (-40℃~60℃).

Атрибуты продукта

Выделить

Инерциальная навигационная система (ИНС)

,

Оптико-гироскопическое оборудование позиционирования и ориентирования

,

Оптико-гироскопическое оборудование позиционирования

Повторяемость предвзятости месяцев:

≤ 50 мкг

Месяцы Точность фактора шкалы:

≤50ppm

Предвзятость повторяемость:

≤ 0,03°/ч,1σ

Точность фактора масштаба:

≤50ppm

Случайная прогулка:

≤ 0,01°/√hr

Вибрация:

20 ~ 2000 Гц, 6,06 г

среднее время безотказной работы:

>20000 часов

Описание продукта

Наземное навигационное транспортное средство с оптическим гиропозиционированием и ориентацией TDF61A

Оборудование наземной навигации TDF61A для оптического гиропозиционирования и ориентации

Обзор продукции

Устройство оптического гиропозиционирования и ориентации, установленное на транспортном средстве, использует лазерные или волоконно-оптические гироскопы и кварцевые акселерометры в качестве основных датчиков.Использование архитектуры инерциальной навигационной системы с расширенным навигационным программным обеспечениемСерия продуктов предлагает несколько режимов работы, включая обновление с нулевой скоростью (ZUPT), инерциальную/спутниковую интегрированную навигацию,и инерциальной/одометровой интегрированной навигации, обеспечивающий всеобъемлющие параметры навигации транспортных средств для различных платформ, установленных на транспортных средствах.

Области применения

Транспортные средства для геодезической съемки
Танки и самоходная артиллерия
Боевые машины пехоты
Беспилотные транспортные средства
Высокоскоростные поезда
Транспортные средства сельскохозяйственных машин

Характеристики производительности

Способность к выравниванию и инициализации в статическом или динамическом (в движении) состоянии
Обладает автономной навигацией, обновлением на нулевой скорости (ZUPT) и интегрированной навигацией с системами считывания километров и/или спутниковыми системами.
Подходит для использования в высоких широтах (± 65°), чрезвычайно холодных и высокогорных регионах
Конструкция высокой надежности

Технические спецификации

Модель

TDF61A

Производительность акселерометра

Повторяемость предвзятости месяцев	≤ 50 мкг
Месяцы Точность фактора шкалы	≤ 50 ppm

Производительность гироскопа

Повторяемость предвзятости	≤ 0,03°/ч,1σ
Точность фактора масштаба	≤ 50 ppm
Случайная прогулка	≤ 0,01°/√hr

Особенности системы

Угловая скорость	≥±400°/сек
Угловое ускорение	100000°/сек2
Ускорение	> 40 г
Угловое отношение	Любая ориентация
Время выравнивания	≤5 мин

Вход/выход

Интерфейсы

3 RS422 полнодуплексные серийные порты, 1 100M Ethernet порт

Точность позиции

Инерциальная навигация/одометр	≤ 1%D
Точность определения севера/ориентации	≤ 5,0мл
Точность хранения подшипников/2h	≤ 6,0мл
Комбинированная точность позиции навигации	≤ 3,0мл

Производительность приложений AHRS

Точность направления	≤ 3,0мл
Точность наклона и проката	≤1,0мл

Физические характеристики

Потребление энергии	< 15 Вт
Размеры	110110100 мм
Вес	< 1,7 кг
Операционная температура	-40°C~60°C
Устойчивость к ударам	15 г, полусинусная волна 11 мс.
Входное напряжение	DC24V ((± 25%)
Способ охлаждения	Проведение к креплению
Сопротивление вибрации	20~2000 Гц, 6,06 г
MTBF	>20000 часов
