Подробная информация о продукте:
|
| Повторяемость предвзятости месяцев: | ≤20μg | Месяцы Точность фактора шкалы: | ≤20PPm |
|---|---|---|---|
| Косая повторимость: | ≤ 0,008°/ч | Точность фактора масштаба: | ≤20PPm |
| Метод случайного блуждания: | ≤ 0,003°/√hr | Вибрация: | 20~2000 Гц,60,06 грамма |
| Мтбф: | >15000 часов |

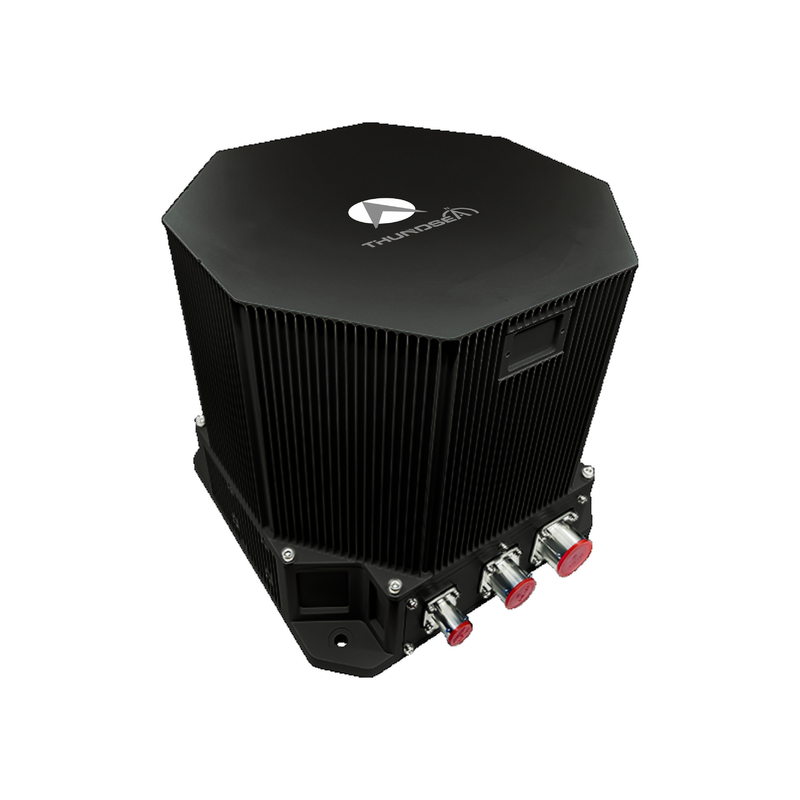

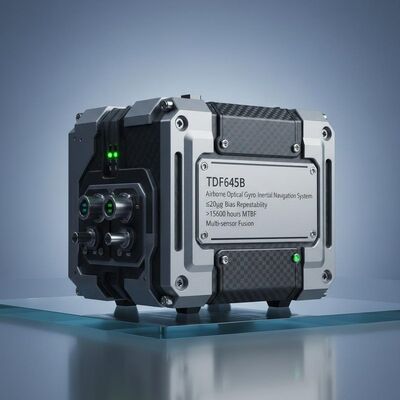

Авиационная навигация TDF645B Воздушная оптическая инерциальная навигация
1 Интродуктин
Airborne Optical Gyro Inertial Navigation System (INS) использует оптические гироскопы и кварцевые акселерометры в качестве своих основных компонентов,используя либо связывающую, либо дитерную (модулируемую) системную архитектуруРаботая с передовым навигационным программным обеспечением с высокой скоростью обработки, система предоставляет навигационные данные в режиме реального времени через свое сложное вычислительное ядро.Эта серия продуктов имеет возможности интеграции с несколькими источниками, поддерживающий слияние спутниковой навигации, небесной навигации, радионавигации, данных высотомера и систем визуальной навигации в соответствии с требованиями миссии.Предлагает гибкие режимы работы от чисто инерциальной навигации до оптимизированного мультисенсорного синтеза, он предоставляет всеобъемлющие навигационные параметры, включая точную позицию, скорость и информацию о положении для воздушных платформ.
2Области применения
Подходит для беспилотных летательных аппаратов с фиксированным крылом, беспилотных летательных аппаратов с вращающимся крылом и специализированных летательных аппаратов.
3ПроизводительностьВХарактеристики
Поддерживает мультисенсорный синтез, включающий спутниковые, небесные, высотомеры, радио и визуальные навигационные данные.
Поддерживает переключение между самовыровнением, выровнением движущейся базы и выровнением передачи на основе потребностей клиента.
Способен выстраиваться на наземных вибрирующих платформах и выстраиваться во время полета.
Оборудована системами обнаружения неисправностей и сигнализации.
4 Основные параметры
| Тип | TDF645B | ||
| Ускоритель | Повторяемость предвзятости месяцев | ≤ 20 мкг | |
| Месяцы Точность фактора шкалы | ≤ 20 ppm | ||
| Гиро | Повторяемость предвзятости | ≤ 0,008°/ч | |
| Точность фактора масштаба | ≤ 20 ppm | ||
| Случайная прогулка | ≤ 0,003°/√hr | ||
| Особенности | Точность позиции | Чистая инерция | ≤ 1 нм/6 ч |
| Инерциальная навигационная спутниковая комбинация | Лучше, чем точность спутника. | ||
| Точность скорости | Чистая инерция | ≤1,0 м/с | |
| Инерциальная навигационная спутниковая комбинация | ≤ 0,2 м/с | ||
| Угловая скорость | ≥±400°/сек | ||
| Угловое ускорение | 100000°/сек2 | ||
| Ускорение | > 25 г | ||
| Угловое отношение | Любая ориентация | ||
| Время выравнивания | ≤8 мин | ||
| Вход/выход | 3 RS422 полнодуплексные серийные порты, 1 100M Ethernet порт | ||
| Время выравнивания | Время | <15 мин | |
| Производительность приложений AHRS | Точность направления | Чистая инерция | ≤0,1°sec ((L) |
| Комбинация спутниковой навигации | ≤ 0,05°sec ((L) | ||
| Точность наклона и проката | Чистая инерция | ≤ 0,05° | |
| Комбинация спутниковой навигации | ≤ 0,02° | ||
| Характеристики | Потребление энергии | < 40 Вт | |
| Размеры | 193×169×160 | ||
| Вес | < 6,5 кг | ||
| Температура | -40°C~60°C | ||
| Шок | 15 г, половинная синусная волна 11 мс | ||
| Входное напряжение | DC24V ((± 25%) | ||
| охлаждение | Проведение к креплению | ||
| Вибрация | 20~2000 Гц,60,06 грамма | ||
| MTBF | >15000 часов | ||
