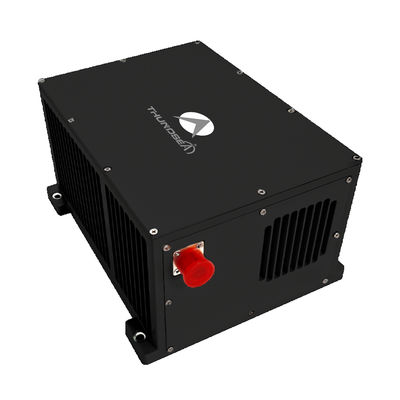

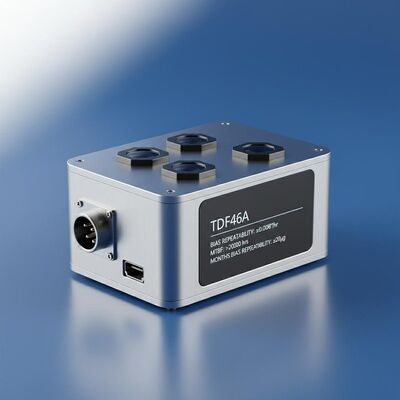

Качество Авиационная навигация TDF46A Воздушная оптическая гироинерциальная навигационная система с повторяемостью уклонения ≤ 0,008°/ч, >20000 часов MTBF и ≤ 20μg месячных уклонений завод

Авиационная навигация TDF46A Воздушная оптическая гироинерциальная навигационная система с повторяемостью уклонения ≤ 0,008°/ч, >20000 часов MTBF и ≤ 20μg месячных уклонений

Name: Авиационная навигация TDF46A Воздушная оптическая гироинерциальная навигационная система с повторяемостью уклонения ≤ 0,008°/ч, >20000 часов MTBF и ≤ 20μg месячных уклонений
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF46A
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDF46A

Место происхождения: Китай

Сертификация: CCS

Минимальное количество заказа: Один набор

Возможность поставки: 10 комплектов в месяц

Срок поставки: 5-8 рабочих дней

Условия оплаты: L/C,T/T

Стандартная упаковка: Картонная коробка

TDF46A Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Резюме продукта

Бортовая оптическая гироскопическая инерциальная навигационная система TDF46A обеспечивает точность позиционирования ≤0,8 нм/ч благодаря совмещению нескольких датчиков (GNSS, небесных, визуальных). Обеспечивает среднее время безотказной работы более 20 000 часов, работу при температуре -40℃~60℃ и поддерживает выравнивание на земле/в полете для БПЛА и специализированных самолетов.

Атрибуты продукта

Выделить

Воздушная оптическая гироинерциальная навигация

,

Внутренняя система

Повторяемость предвзятости месяцев:

≤20 мкг

Месяцы Точность фактора шкалы:

≤20 частей на миллион

Предвзятость повторяемость:

≤ 0,008°/ч

Точность фактора масштаба:

≤20 частей на миллион

Случайная прогулка:

≤0,003°/√ч

Вибрация:

20 ~ 2000 Гц, 6,06 г

среднее время безотказной работы:

>20000 часов

Описание продукта

Авиационная навигация TDF46A Воздушная оптическая гироинерциальная навигация

В воздушной оптической гироинерциальной навигационной системе TDF46A используются гироскопы из волоконного оптического волокна (FOG) и высокоточные кварцевые акселерометры в качестве основных чувствительных элементов.Работающие под привязанной или модулируемой системной архитектурой, он использует передовые навигационные алгоритмы, обрабатываемые с помощью встроенных вычислительных устройств, чтобы достичь расчета инерционных параметров в режиме реального времени при частоте обновления более 200 Гц.

Способность к многодатчиковой слиянию

Эта система плавно интегрирует спутниковую навигацию (GNSS), небесное позиционирование, барометрическую альтиметрию, радионавигацию и визуальную одометрию с помощью адаптивных методов фильтрации Калмана.Операционные режимы могут быть динамически сконфигурированы между чистой инерциальной навигацией и состояниями гибридного увеличения.

Области применения

Беспилотные летательные аппараты с фиксированным крылом
БПЛА с вращающимся крылом
Специализированные летательные аппараты

Характеристики производительности

Способность к выравниванию на наземных вибрирующих платформах и выравниванию во время полета
Поддерживает переключение между самовыровнением, выровнением движущейся базы и выровнением переноса
Мультисенсорный синтез, включающий спутниковые, небесные, высотомеры, радио и визуальные навигационные данные
Оборудована системами обнаружения неисправностей и сигнализации

Технические спецификации

Тип параметра	Спецификация	Стоимость
Ускоритель	Повторяемость предвзятости месяцев	≤ 20 мкг
Ускоритель	Месяцы Точность фактора шкалы	≤ 20 ppm
Гиро	Повторяемость предвзятости	≤ 0,008°/ч
	Точность фактора масштаба	≤ 20 ppm
	Случайная прогулка	≤ 0,003°/√hr
Особенности	Точность положения (чистая инерция)	≤ 0,8 нм/1 ч
	Точность позиции (инерциальная навигационная спутниковая комбинация)	Лучше, чем точность спутника.
	Точность скорости (чистая инерция)	≤1,0 м/с
	Точность скорости (инерциальная навигационная спутниковая комбинация)	≤ 0,2 м/с
Производительность	Угловая скорость	≥±400°/сек
	Угловое ускорение	100000°/сек2
	Ускорение	> 25 г
	Угловое отношение	Любая ориентация
	Время выравнивания	≤8 мин
	Вход/выход	3 RS422 полнодуплексные серийные порты, 1 100M Ethernet порт
Приложения AHRS	Точность курса (чистая инерция)	≤0,1°sec ((L)
	Точность курса (комбинация спутниковой навигации)	≤ 0,05°sec ((L)
	Точность наклона и проката (чистая инерция)	≤ 0,03°
	Точность наклона и проката (комбинация спутниковой навигации)	≤ 0,015°
Характеристики	Потребление энергии	< 20 Вт
	Размеры	195160108
	Вес	< 3,9 кг
	Температура	-40°C~60°C
	Шок	15 г, полусинусная волна 11 мс.
	Входное напряжение	DC24V ((± 25%)
	Охлаждение	Проведение к креплению
	Вибрация	20~2000 Гц, 6,06 г
	MTBF	>20000 часов
