Подробная информация о продукте:
|
| Повторяемость предвзятости месяцев: | ≤20μg | Месяцы Точность фактора шкалы: | ≤20PPm |
|---|---|---|---|
| Косая повторимость: | ≤ 0,008°/ч | Точность фактора масштаба: | ≤20PPm |
| Метод случайного блуждания: | ≤ 0,003°/√hr | Вибрация: | 20~2000 Гц,60,06 грамма |
| Мтбф: | >15000 часов |

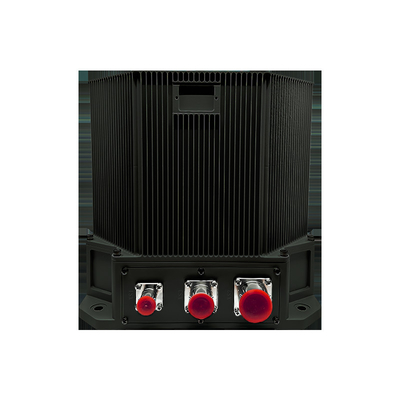

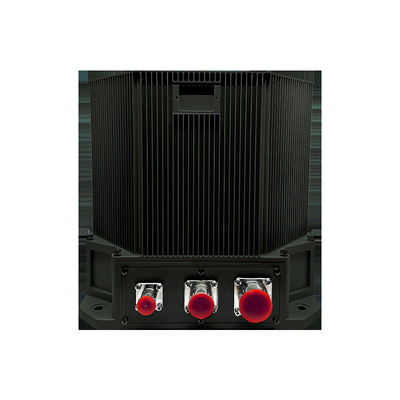

Авиационная навигация TDL45C Воздушная оптическая гиро-инерциальная навигация
1 Введение
- Что?eвоздушная оптическая гироинерциальная навигационная система (INS) использует оптические гироскопы и кварцевые акселерометры в качестве основных датчиков,использующая либо архитектуру системы инерциальной навигации с привязкой, либо с дитерной (модулированной) архитектурой. Он запускает продвинутое навигационное программное обеспечение внутренне на высокой скорости, чтобы предоставить навигационную информацию в режиме реального времени.и визуальная навигационная информацияОн поддерживает несколько режимов работы, включая чисто инерционный и мультисенсорный синтез, предоставляя пользователям полные параметры навигации для своих платформ.
2Области применения
Подходит для беспилотных летательных аппаратов с фиксированным крылом, беспилотных летательных аппаратов с вращающимся крылом и специализированных летательных аппаратов.
3ПроизводительностьВХарактеристики
Обеспечивает возможности выравнивания как для стационарных наземных платформ с вибрационными помехами, так и для систем навигации на борту.
Обладает адаптивным переключением режимов выравнивания (саморавнивание, выравнивание движущейся базы, перемещение) для удовлетворения специфических требований миссии.
Интегрирует многоисточниковые навигационные данные с помощью передовой технологии синтеза датчиков, включая спутниковые, небесные, барометрические, радиопомощники и визуальные входы одометрии.
Включает встроенный мониторинг состояния здоровья с диагностикой неисправностей в режиме реального времени и механизмами оповещения.
4 Основные параметры
| Тип | TDL45C | ||
| Ускоритель | Повторяемость предвзятости месяцев | ≤ 20 мкг | |
| Месяцы Точность фактора шкалы | ≤ 20 ppm | ||
| Гиро | Повторяемость предвзятости | ≤ 0,008°/ч | |
| Точность фактора масштаба | ≤ 20 ppm | ||
| Случайная прогулка | ≤ 0,003°/√hr | ||
| Особенности | Точность позиции | Чистая инерция | ≤ 1 нм/12 ч |
| Инерциальная навигационная спутниковая комбинация | Лучше, чем точность спутника. | ||
| Точность скорости | Чистая инерция | ≤1,0 м/с | |
| Инерциальная навигационная спутниковая комбинация | ≤ 0,2 м/с | ||
| Угловая скорость | ≥±400°/сек | ||
| Угловое ускорение | 100000°/сек2 | ||
| Ускорение | > 25 г | ||
| Угловое отношение | Любая ориентация | ||
| Время выравнивания | ≤15 мин | ||
| Вход/выход | 3 RS422 полнодуплексные серийные порты, 1 100M Ethernet порт | ||
| Время выравнивания | Время | <15 мин | |
| Производительность приложений AHRS | Точность направления | Чистая инерция | ≤0,1°sec ((L) |
| Комбинация спутниковой навигации | ≤ 0,05°sec ((L) | ||
| Точность наклона и проката | Чистая инерция | ≤ 0,05° | |
| Комбинация спутниковой навигации | ≤ 0,02° | ||
| Потребление энергии | < 40 Вт | ||
| Характеристики | Размеры | 232×186×160 | |
| Вес | < 8,2 кг | ||
| Температура | -40°C~60°C | ||
| Шок | 15 г, половинная синусная волна 11 мс | ||
| Входное напряжение | DC24V ((± 25%) | ||
| Охлаждение | Проведение к креплению | ||
| Вибрация | 20~2000 Гц,60,06 грамма | ||
| MTBF | >15000 часов | ||
