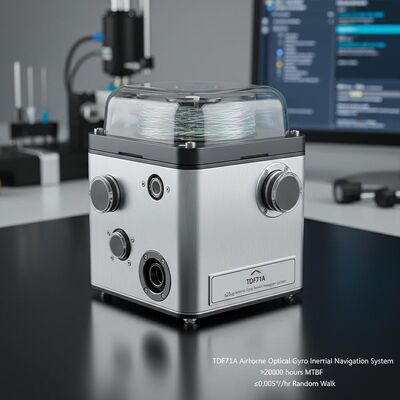

Качество TDF71A Воздушная оптическая гироинерциальная навигационная система с повторяемостью предвзятости ≤20μg, >20000 часов MTBF и ≤0,005°/√hr Random Walk завод

TDF71A Воздушная оптическая гироинерциальная навигационная система с повторяемостью предвзятости ≤20μg, >20000 часов MTBF и ≤0,005°/√hr Random Walk

Name: TDF71A Воздушная оптическая гироинерциальная навигационная система с повторяемостью предвзятости ≤20μg, >20000 часов MTBF и ≤0,005°/√hr Random Walk
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF71A
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDF71A

Место происхождения: Китай

Сертификация: CCS

Минимальное количество заказа: Один набор

Возможность поставки: 10 комплектов в месяц

Срок поставки: 5-8 рабочих дней

Условия оплаты: L/C,T/T

Стандартная упаковка: Картонная коробка

TDF71A Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Резюме продукта

Бортовой оптический гироскоп TDF71A INS обеспечивает точность позиционирования ≤2 нм/ч и среднее время безотказной работы >20 000 часов. Обеспечивает объединение нескольких датчиков, юстировку менее 8 минут и надежную работу в экстремальных условиях (-40°C~60°C, ударная нагрузка 15 г).

Атрибуты продукта

Выделить

Инерциальная система управления

,

Воздушная оптическая гироинерциальная навигация

Повторяемость предвзятости месяцев:

≤20 мкг

Месяцы Точность фактора шкалы:

≤20 частей на миллион

Предвзятость повторяемость:

≤ 0,01°/ч

Точность фактора масштаба:

≤20 частей на миллион

Случайная прогулка:

≤ 0,005°/√hr

Вибрация:

20 ~ 2000 Гц, 6,06 г

среднее время безотказной работы:

>20000 часов

Описание продукта

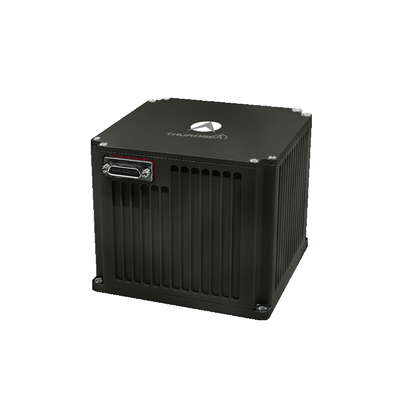

Авиационная навигация TDF71A Воздушная оптическая гиро-инерциальная навигация

В воздушной оптической гироинерциальной навигационной системе TDF71A используются оптические гироскопы и кварцевые акселерометры в качестве основных компонентов обнаружения, используя связку или модулируемую архитектуру системы.С высокоскоростными встроенными навигационными алгоритмамиЭта система интегрирует спутниковые (GNSS), небесные, барометрические высотомеры, радионавигацию,и визуального восприятия через конфигурируемые архитектуры синтеза, адаптированные к требованиям миссии.

Области применения

Подходит для беспилотных летательных аппаратов с фиксированным крылом, беспилотных летательных аппаратов с вращающимся крылом и специализированных летательных аппаратов.

Характеристики производительности

Поддерживает переключение между самовыровнением, выровнением движущейся базы и выровнением переноса
Мультисенсорный синтез, включающий спутниковые, небесные, высотомеры, радио и визуальные навигационные данные
Способность к выравниванию на наземных вибрирующих платформах и выравниванию во время полета
Оборудована системами обнаружения неисправностей и сигнализации

Технические спецификации

Параметр	Спецификация
Тип	TDF71A
Повторяемость уклонения акселерометра	≤ 20 мкг
Точность фактора шкалы акселерометра	≤ 20 ppm
Повторяемость гиробиаса	≤ 0,01°/ч
Точность гиромасштабного фактора	≤ 20 ppm
Гиро случайная ходьба	≤ 0,005°/√hr
Точность положения (чистая инерция)	≤ 2 нм/1 ч
Точность позиции (INS+спутниковый)	Лучше, чем точность спутника.
Точность скорости (чистая инерция)	≤ 1,5 м/с
Точность скорости (INS+Спутниковый)	≤ 0,2 м/с
Угловая скорость	≥±400°/сек
Угловое ускорение	100000°/сек2
Ускорение	> 25 г
Угловое отношение	Любая ориентация
Время выравнивания	≤8 мин
Вход/выход	3 RS422 полнодуплексные серийные порты, 1 100M Ethernet порт
Точность направления AHRS (чистая инерция)	≤0,2°sec ((L)
Точность направления AHRS (спутниковая навигация)	≤0,1°sec ((L)
Точность наклона и проката (чистая инерция)	≤ 0,03°
Точность наклона и проката (спутниковая навигация)	≤ 0,02°
Потребление энергии	< 15 Вт
Размеры	130130100 мм
Вес	< 2,2 кг
Операционная температура	-40°C~60°C
Устойчивость к ударам	15 г, полусинусная волна 11 мс.
Входное напряжение	DC24V ((± 25%)
Способ охлаждения	Проведение к креплению
Сопротивление вибрации	20~2000 Гц, 6,06 г
MTBF	>20000 часов
