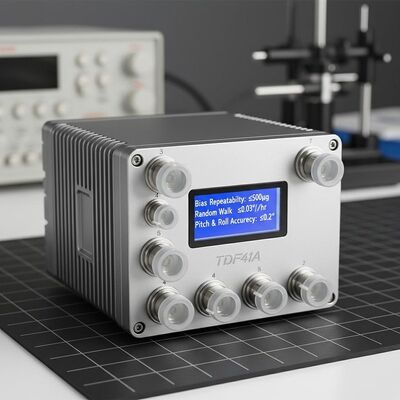

Качество Авиационная навигация TDF41A Воздушная оптическая гироинерциальная навигационная система с повторяемостью пристрастия ≤500μg, случайностью ходьбы ≤0,03°/√hr и точностью откидывания и качения ≤0,2° завод

Авиационная навигация TDF41A Воздушная оптическая гироинерциальная навигационная система с повторяемостью пристрастия ≤500μg, случайностью ходьбы ≤0,03°/√hr и точностью откидывания и качения ≤0,2°

Name: Авиационная навигация TDF41A Воздушная оптическая гироинерциальная навигационная система с повторяемостью пристрастия ≤500μg, случайностью ходьбы ≤0,03°/√hr и точностью откидывания и качения ≤0,2°
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF41A
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: TDF41A

Место происхождения: Китай

Сертификация: CCS

Минимальное количество заказа: Один набор

Возможность поставки: 10 комплектов в месяц

Срок поставки: 5-8 рабочих дней

Условия оплаты: L/C,T/T

Стандартная упаковка: Картонная коробка

TDF41A .pdf

PDF

Резюме продукта

Бортовая оптическая гироскопическая инерциальная навигационная система TDF41A обеспечивает точность позиционирования ≤1 нм/10 минут, точность угла наклона/крена ≤0,2° и поддерживает объединение нескольких датчиков. Благодаря наработке на отказ более 20 000 часов, рабочему диапазону -40℃~60℃ и компактной конструкции массой 500 г он идеально подходит для БПЛА с неподвижным/винтокрылым крылом.

Атрибуты продукта

Выделить

TDF41A

,

Воздушная оптическая гироинерциальная навигация

,

Авиационная навигация

Повторяемость предвзятости месяцев:

≤500 мкг

Месяцы Точность фактора шкалы:

≤500ppm

Предвзятость повторяемость:

≤0,1°/ч

Точность фактора масштаба:

≤300 частей на миллион

Случайная прогулка:

≤0,03°/√ч

Точность наклона и проката:

≤0.2°

Точность заголовка:

≤1°sec ((L)

Описание продукта

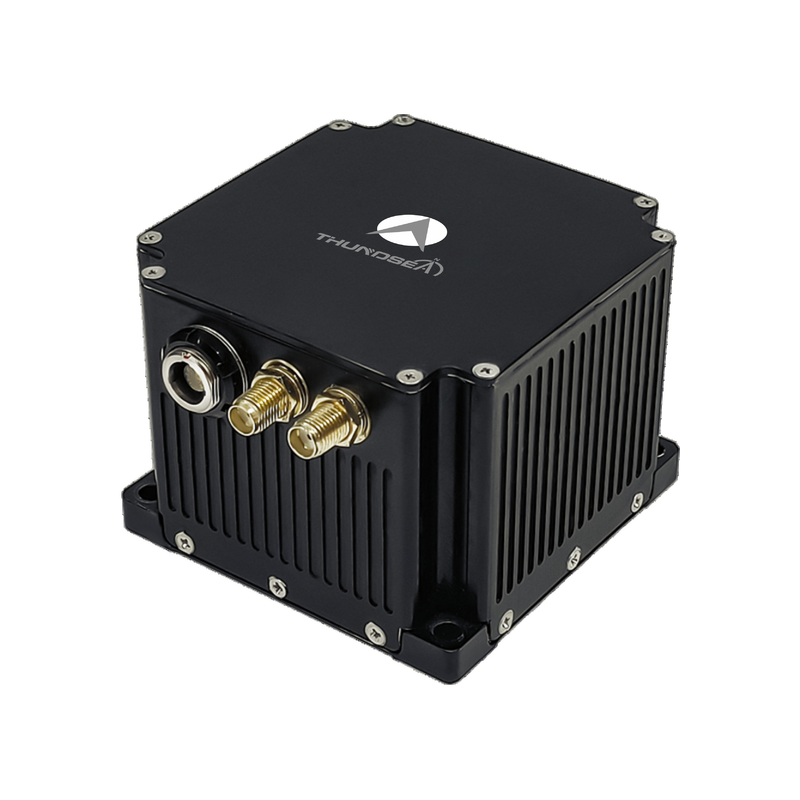

Авиационная навигация TDF41A Воздушная оптическая гироинерциальная навигация

Обзор продукции

В воздушной оптической гироинерциальной навигационной системе TDF41A используются оптические гироскопы и кварцевые акселерометры в качестве основных датчиков.С продвинутым высокоскоростным навигационным программным обеспечением, он предоставляет навигационные данные в режиме реального времени и поддерживает интеграцию со спутниковыми, небесными, высотомерами, радио и визуальными навигационными системами на основе требований пользователя.

Области применения

Подходит для беспилотных летательных аппаратов с фиксированным крылом, беспилотных летательных аппаратов с вращающимся крылом и специализированных летательных аппаратов.

Характеристики производительности

Способность к выравниванию на наземных вибрирующих платформах и выравниванию во время полета
Поддерживает переключение между самовыровнением, выровнением движущейся базы и выровнением переноса
Возможность слияния нескольких датчиков со спутниковыми, небесными, высотомерами, радио и визуальными навигационными данными
Интегрированные функции обнаружения неисправностей системы и сигнализации

Технические спецификации

Тип параметра	Спецификация
Ускоритель месяцы повторяемость предвзятости	≤ 500 мкг
Акселерометр Месяцы Точность фактора шкалы	≤ 500 ppm
Повторяемость гиробиаса	≤ 0,1°/ч
Точность гиромасштабного фактора	≤ 300 ppm
Гиро случайная ходьба	≤ 0,03°/√hr
Точность положения (чистая инерция)	≤ 1 нм/10 мин
Точность позиции (INS + спутник)	Лучше, чем точность спутника.
Точность скорости (INS + спутник)	≤ 0,2 м/с
Угловая скорость	≥±400°/сек
Угловое ускорение	100000°/сек2
Ускорение	> 40 г
Угловое отношение	Любая ориентация
Время выравнивания	≤5 мин
Вход/выход	2 серийных порта RS422
Точность направления AHRS (спутниковый)	≤1°sec ((L)
Точность AHRS Pitch & Roll (спутниковый)	≤0,2°
Потребление энергии	< 10 Вт
Размеры	707053 мм
Вес	< 500 г
Операционная температура	-40°C до +60°C
Устойчивость к ударам	15 г, полусинусная волна 11 мс.
Входное напряжение	DC24V ((± 25%)
Способ охлаждения	Проведение к креплению
Сопротивление вибрации	20-2000 Гц, 6,06 г
MTBF	>20000 часов
